Модуль Теплопроводность. Задача расчёта температурного поля

Новый тип задачи позволяет производить расчет температурного поля в конструкциях с произвольной геометрией для дальнейшего определения напряженно-деформированного состояния от действия вычисленной температуры. Также расчет выполняется, как с учетом потери устойчивости, так и с учетом изменения геометрии конструкции (Монтаж + Теплопроводность).

Для моделирования задачи теплопроводности в ПК ЛИРА 10.6 реализованы следующие нововведения:

  • Добавлены теплофизические свойства материалов для расчета температурного поля;
  • Библиотека материалов пополнена материалами поверхностного теплообмена;
  • Добавлены конечные элементы стационарной задачи теплопроводности и поверхностного теплообмена;
  • В библиотеке загружений созданы новые типы загружения: «Вычисление температурного поля»; «Стадия нелинейного загружения с вычислением температурного поля»; «Стадия возведения сооружения с вычислением температурного поля»;
  • Добавлены новые типы нагрузок стационарной задачи теплопроводности: заданная температура и сосредоточенный тепловой поток в узлах; сосредоточенные, равномерно распределенные и неравномерно распределенные тепловые потоки в элементах;для элементов поверхностного теплообмена – температура окружающей среды.

    Новые конечные элементы дают возможность смоделировать температурное взаимодействие конструкции с внешней средой, а новые виды нагрузок – моделировать различные типы температурного воздействия.

    Данные нововведения позволяют смоделировать различные ситуации поведения конструкции (от простого нагрева до конвекции) как в двумерной, так и в пространственной постановках.

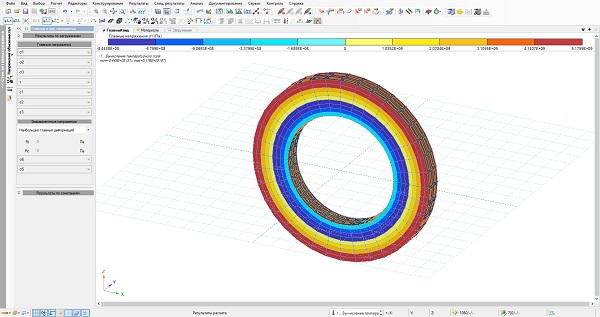

    В результате расчета доступна возможность оценить распределение температуры по конструкции, а также перемещения и напряжения (в том числе главные и эквивалентные), которые вызваны температурными деформациями.
