Техтран — Раскрой листового материала

Новые возможности версии 7

1. ДОПОЛНИТЕЛЬНЫЕ АЛГОРИТМЫ РАЗМЕЩЕНИЯ ДЕТАЛЕЙ

Режим автоматического размещения с помощью годографа позволяет:

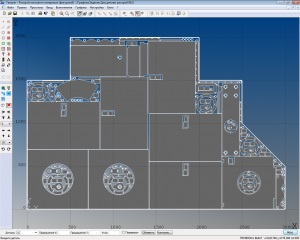

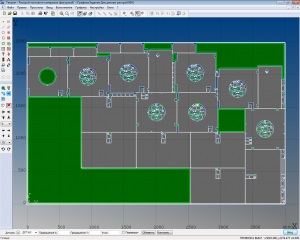

  • Разместить детали на листах и деловых отходов произвольной формы (Рис.1)

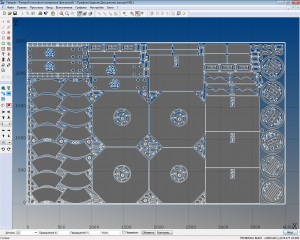

  • Дополнительно разместить детали на листах, на которых уже размещены детали, повысив коэффициент использования материала (Рис.2)

Режим ручного размещения с помощью годографа:

Упрощена работа по поиску оптимального положения детали на листе за счёт построения и отображения в графическом окне свободной области, в пределах которой эта деталь может беспрепятственно перемещаться (Рис.3,4)

2. ПРОВЕРКА ОБРАБОТКИ

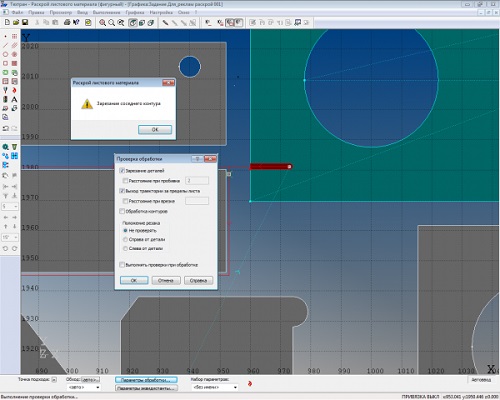

  • Контроль зарезания деталей при обработке (Рис.5)
  • Отслеживание выхода траектории обработки за пределы листа
  • Проверка наличия необработанных деталей
  • Проверка положения резака относительно геометрии детали
  • Проверка расчёта эквидистанты (в системе ЧПУ или в программе).

3. ДОПОЛНИТЕЛЬНЫЙ АЛГОРИТМ ПЕРЕМЕЩЕНИЯ ИНСТРУМЕНТА

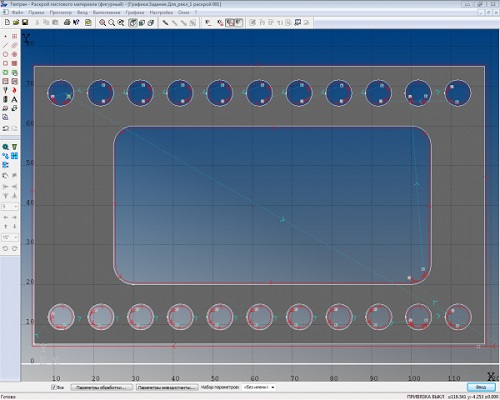

  • Реализован алгоритм перемещения инструмента между обрабатываемыми отверстиями по кратчайшему расстоянию (Рис.6). Благодаря ему минимизируется траектория холостых перемещений
  • Реализован механизм безопасного позиционирования над вырезанной геометрией

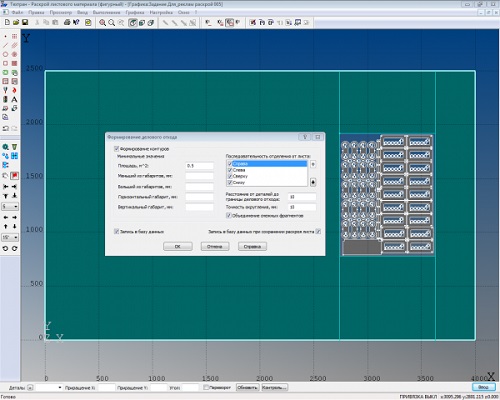

4. РАСШИРЕНЫЙ МЕХАНИЗМ АВТОМАТИЧЕСКОГО ФОРМИРОВАНИЯ КОНТУРОВ ДЕЛОВОГО ОТХОДА

  • Увеличение количество контуров при формировании делового отхода в автоматическом режиме

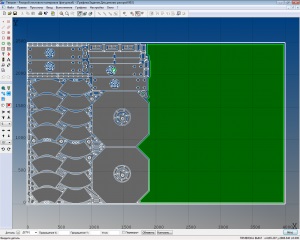

  • Объединение смежных фрагментов листов деловых отходов (Рис.7)

ПАКЕТНАЯ ОБРАБОТКА

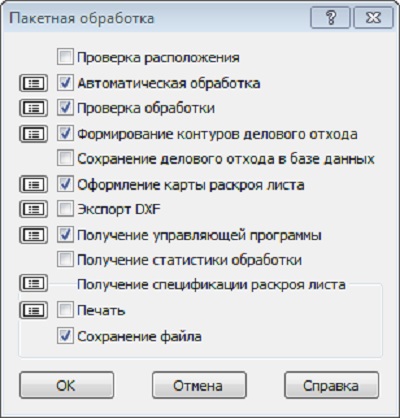

Реализована пакетная обработка (Рис. 8) — режим работы, в котором ряд действий автоматически выполняется над раскроями листов. Задача пакетной обработки – выполнить последовательность длительных операций, избавить пользователя от многократного открывания объектов базы данных, тем самым сократить количество рутинной работы и повысить эффективность.

В режиме пакетной обработки могут быть выполнены следующие действия:

  • проверка правильности расположения деталей на листе
  • автоматическая обработка деталей
  • проверка полученной траектории на предмет зарезаний
  • получение контуров делового отхода, карт раскроя, управляющих программ, статистики обработки, спецификации раскрое листов
  • экспорт деталей и траекторий

6. ПОЛЬЗОВАТЕЛЬСКИЕ ПОЛЯ

Реализована возможность создания дополнительных полей для фильтрации, сортировки, поиска и вывода пользовательских данных в отчёты.  

7. БИБЛИОТЕКА РЕЗКИ

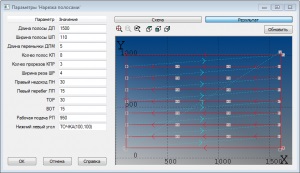

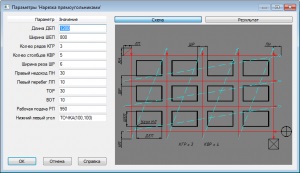

Для сокращения времени подготовки программ, реализована библиотека резки полос, прямоугольников и трапеций (Рис.9,10):

8. РАСЧЁТ СЕБЕСТОИМОСТИ РЕЗКИ ДЕТАЛЕЙ

Расчёт позволяет определить стоимость работ за отчетный период. В отчёте формируется себестоимость резки, рассчитанная на основе заполненных пользователем специальных таблиц. Формулы расчета могут быть адаптированы. В оценке стоимости решения учитывается:

  • - стоимость раскраиваемых листов;
  • * стоимость делового отхода;
  • * стоимость лома;
  • * стоимость шлака;
  • * стоимость, рассчитываемая на основе:
  • - общее время обработки (включает амортизацию оборудования и зарплату персонала);
  • - количество пробивок (включает расход сопел, газов, энергии);
  • - путь/время резки (включает расход сопел, газов, энергии).
  • - путь/время холостых ходов (включает расход газов, энергии).

*

Стоимость вычисляется отдельно для каждого раскроя листа.

Стоимости могут быть просуммированы для спецификации задания на раскрой.

Стоимость может быть распределена по деталям пропорционально их площади и периметру.

Данная функция позволит в минимальные сроки оценить стоимость изготовления заказа.

9. БИБЛИОТЕКА ЭЛЕМЕНТОВ ВОЗДУХОВОДОВ

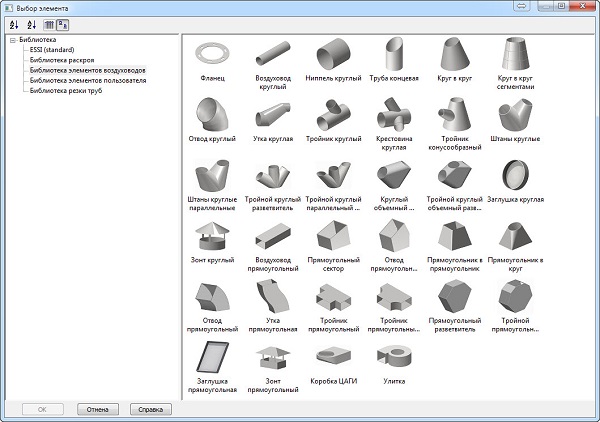

Разработана библиотека элементов воздуховодов (Рис.11) состоящая из фасонных частей воздуховодов (поставляется по запросу).

Использование библиотеки позволяет:

  • получать развертки деталей с требуемыми характеристиками
  • с помощью окна предварительного просмотра подбирать оптимальное сочетание тех параметров, которые не являются фиксированными (например, расположение линии разреза цилиндрического участка).
  • включать в деталь дополнительные соединительные элементы — фальцы.
  • принимать в расчет толщину листа, чтобы компенсировать деформации его внешней и внутренней поверхностей, возникающие в процессе гибки.
  • при необходимости разбивать деталь на несколько фрагментов
  • выбирать элементы и назначать геометрические и технологические параметры в диалоговом режиме
  • автоматически формировать развёртки с учётом радиуса гиба
  • оперативно просматривать и изменять варианты развёрток
  • просматривать трёхмерные модели получаемых сочленений

Применение библиотеки элементов воздуховодов позволит:

  • сократить время проектирования развёрток
  • учитывать технологические особенности соединений элементов
  • получить высокую точность построения развёрток
  • контролировать геометрию построенных развёрток на этапе проектирования

10. ИМПОРТ ФАЙЛОВ DSTV (NC)

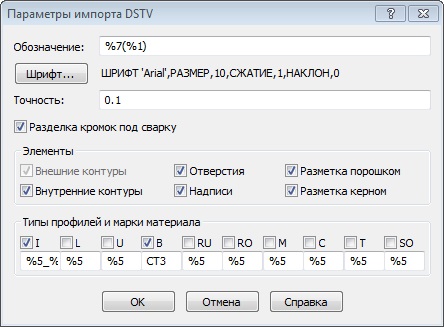

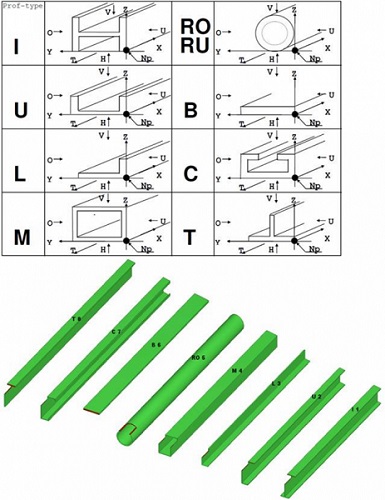

Импорт позволит передать не только геометрию листовых деталей и её обозначение, но и фасонный профиль (Рис. 12). Программы поддерживающие формат DSTV(NC) — Tekla Structures, Advance Steel, StruCAD.

11. СПЕЦИФИКАЦИЯ РАСКРОЯ ЛИСТА

Реализован вывод спецификации раскроя листа вместе с изображением карты раскроя. Вывод осуществляется в формате .rtf и .pdf

12. РАБОТА С ФИЛЬТРАМИ

Существенно расширена работа с фильтрами при поиске информации в Базе данных

СЕРВИСНЫЕ ВОЗМОЖНОСТИ:

  • Реализована заливка деталей и делового отхода
  • Реализован градиентный фон для графического окна
  • Реализован быстрый перенос листов и деталей в Задание на раскрой
  • Смена ключа аппаратной защиты
