Программа «ArCon-Разбревновка»

Позволит Вам быстро и точно оценить расход пиломатериалов для строительства дома из оцилиндрованного бревна и построить трехмерную модель сруба.

Процесс создания сруба в программе «ArCon-Разбревновка» включает в себя 2 основных этапа:

  • - построение проекта дома в Арконе, используя обычные стены, окна двери и крышу, или загрузка в программу готового проекта;
  • - автоматическое создание сруба из оцилиндрованного бревна с использованием всего двух кнопок на панели инструментов.

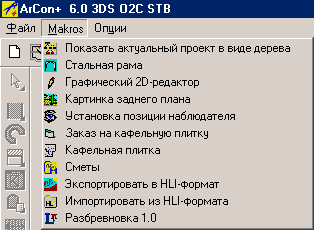

В данном разделе мы не будем описывать возможности самой программы ArCon. Рассмотрим только возможности программы «ArCon-Разбревновка» применительно к проектированию домов из оцилиндрованного бревна и получения спецификации. ЗапускПосле инсталляции программы «Аркон» и модуля «Разбревновка» (см. раздел «Инсталляция») в меню «Makros» появляется пункт «Разбревновка 1.0». Используя данную кнопку, запустите модуль «Аркон-Разбревновка».

На верхней панели инструментов справа появляются новые кнопки.

Если разрешение вашего монитора или окна ArCon является недостаточным для того, чтобы изобразить все кнопки панели инструментов, то содержимое панели можно переместить следующим образом: поместите курсор мыши на панель инструментом таким образом, чтобы он не находился ни на одной из кнопок (самый простой вариант — между двумя кнопками, расположенными на расстоянии друг от друга). Курсор мыши примет форму протянутой руки. Нажмите левую клавишу мыши и переместите мышь (в зависимости от конкретной панели инструментов) вправо, влево, вверх или вниз. Соответственно переместится все содержимое панели инструментов. Имейте в виду, что в ArCon этот механизм начинает работать только тогда, когда не все элементы панели инструментов видны на экране монитора полностью.

При инсталляции дополнительного модуля «Разбревновка» в ArCon, начиная с версии 5.02, пункт меню «Makros/Разбревновка» после запуска макроса становится не активным для предотвращения повторного запуска. В ArCon версии 4.02, ArCon Home, ArCon Home Ландшафт пункт меню «Makros/Разбревновка» даже после запуска макроса остается активным, в этом случае для избежания повторного запуска и некорректной работы при попытке повторного запуска макрос закрывается с соответствующим сообщением.

Сбор информации

Кнопка

запускает сбор информации о проекте, необходимой для генерации сруба.

Сбор информации может быть длительным и в случае необходимости прерывается нажатием кнопки «Прервать»:

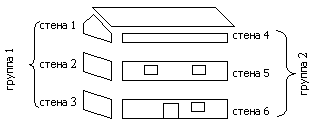

Однако по после прерывания, использование функций описанных ниже будет невозможно. Для работы с дополнительными функциями нужно дождаться окончания «Сбора информации о проекте». В процессе «сбора информации о проекте» все стены, принадлежащие разным этажам и зданиям автоматически разбиваются на группы. Стены разных этажей принадлежат одной группе, если их начальные и конечные координаты совпадают. В одну группу могут войти, например, стены всех этажей, составляющие один фасад или несущую стену здания. Разбивка на группы необходима для того, чтобы в пределах одного фасада или несущей стены, бревна шли непрерывно с одинаковым интервалом.

При этом каждая группа может иметь определенный уровень смещения относительно нулевого уровня, зависящий от метода укладки бревен и их диаметра. Смещение – это расстояние от нулевого уровня до первого (нижнего) бревна группы.

По умолчанию все четные группы стен после сбора информации будут смещены, но Вы можете изменить смещение каждой конкретной группы в диалоге «Стена» и «Параметры сруба».

Настройка смещений

После того, как информация собрана, Вы можете, если это необходимо, произвести дополнительную настройку каждой группы стен. Для этого нужно выделить один из сегментов стены, принадлежащей интересующей Вас группе стен и дважды кликнуть на нем левой клавишей мыши.

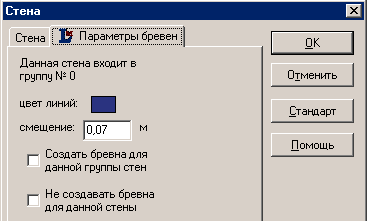

После этого на экране появится диалоговое окно «Стена».

На вкладке «Параметры бревен» указан номер группы, в которую входит данная стена, смещение и цвет стен данной группы.

Переключатель «Не создавать бревна для данной стены» запрещает установку бревен только в пределах данной стены, по всем остальным стенам группы бревна будут установлены. Если выставить флаг «Создать бревна для данной группы стен» и нажать «ОК», бревна для данной группы стен будут установлены немедленно. Аркон при этом остается в «режиме конструирования».

Параметры сруба

Кнопка

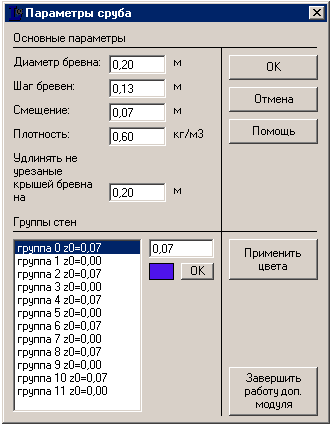

открывает диалог «параметры сруба», где Вы можете изменить:
  • - диаметр устанавливаемых бревен (поле «Диаметр бревна»);
  • - расстояние между центрами соседних бревен (поле «Шаг бревен»);
  • - стандартное смещение для бревен соседних групп (поле «Смещение»);
  • - плотность древесины для расчета массы (поле «Плотность»);
  • - дополнительное удлинение свободных концов бревен (поле «Удлинять не урезанные крышей бревна на»). Длина бревна, не урезанного крышей складывается из длины стены вдоль центральной осевой линии стены, плюс значение, указанное в данном поле.

Данные параметры применяются нажатием кнопки «ОК».

Далее в диалоговом окне следует группа кнопок «Группы стен».

Вы можете выбирать из списка слева группы стен и редактировать их смещения, нажимая кнопку «ОК», расположенную в непосредственной близости от поля смещения данной группы. Кнопка «Применить цвета» устанавливает цвета стен на плане «в режиме конструирования» соответствующие цветам групп, к которым они принадлежат. Кнопка «Завершить работу доп. модуля» прекращает работу дополнительных возможностей «Разбревновки». После нажатия на данную кнопку все описываемые здесь дополнительные кнопки с верхней панели инструментов исчезают. Автоматическое создание и удаление бревен. Спецификация.

Кнопка

удаляет все установленные в проекте балочные элементы (все бревна установленные макросом и все остальные бревна установленные пользователем до и во время работы макроса «Разбревновка»). При этом если балочный элемент является частью группы трехмерных объектов, он исключается из группы и удаляется.

Кнопка

переключает Аркон в «режим дизайна» и устанавливает все бревна в соответствии с заданными параметрами. Для стен с установленным флагом «Не создавать бревна для данной стены» бревна созданы не будут. Операцию в случае необходимости можно прервать.

Кнопка

создает сводную спецификацию по проекту и выводит ее на экран.

В данном отчете:

  • - в спецификации по бревнам перечислены параметры и количество балочных элементов. В данной спецификации учитываются все бревна, установленные макросом и все остальные бревна, установленные пользователем до и вовремя работы макроса «Разбревновка».
  • - высоты стен каждого этажа. Высота урезанных крышами этажей выводится в виде «минимальная высота стены» — «максимальная высота стены». При использовании модуля «Разбревновка» с версиями Аркон не ниже 5.02 выводятся площади этажей и считается общая площадь всех зданий проекта.
  • – суммарная площадь покрытия крыши.

Приглашаем всех желающих в наш офис для ознакомления с возможностями программы «ArCon-Разбревновка».

Как спроектировать дом из оцилиндровки

В данном разделе мы рассмотрим последовательность действий по созданию проекта сруба, начиная с инсталляции программы на Ваш компьютер.

Инсталляция

Программа Разбревновка представляет из себя надстройку над программой ArCon и расширяет его функциональные возможности. Поэтому поставляться она может, либо вместе с программой ArCon, либо отдельно, в том случае, если ArCon (любая версия, начиная с 4.02 и ArCon Home и выше) у пользователя уже установлен.

  • 1) Если ArCon у Вас не установлен, проведите инсталляцию программы ArCon, следуя указаниям программы установки.
  • 2) Обязательно убедитесь, что ArCon запускается и работает, «Каталог объектов и текстур» содержит стандартные наборы разделов.
  • 3) Установите в порт принтера (или USB-порт) электронный ключ защиты.
  • 4) Вставьте в CD-привод компакт-диск с программой «Разбревновка». Из корневой директории CD-диска запустите файл setup.exe Далее следуйте указаниям программы установки.
  • 5) Убедитесь, что установка прошла правильно. Для этого:
  • - запустите ArCon (если программа ArCon уже работала, повторно запускать ее не нужно);
  • - В меню Makros выберите пункт «Разбревновка». См. пункт Запуск в обзоре функциональных возможностей.

Работа в программе

Для ускорения освоения данной программы мы предлагаем по приведенной ниже инструкции создать простой сруб с крышей без внутренних перегородок.

  • 1) Создайте новый проект в Аркон (кнопка
    на верхней панели инструментов слева).
  • 2) Задайте толщину стены по умолчанию 2 см. Для этого нажмите правой клавишей мыши на кнопке
    на левой панели инструментов.

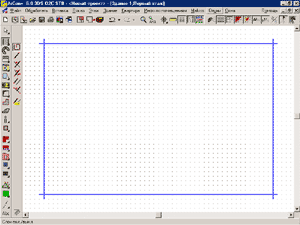

  • 3) Установите 2 стены горизонтально и 2 стены вертикально, как показано на рисунке приведенном ниже.
  • 4) Установите в одну стену окно и дверь, а в другую 2 окна.
  • Данная версия программы «Разбревновка» не учитывает скругления окон при автоматической генерации сруба. Впрочем, если Вы хотите поставить в свой проект именно круглые, арочные или треугольные окна, то после автоматического создания бревенчатого дома Вы сможете подогнать бревна под скругления вручную.
  • 5) Создайте новый этаж. Выберите пункт меню «Этаж/Новый этаж сверху…». В появившемся перед Вами диалоге: - укажите высоту этажа 4 м, - перейдите на вкладку «Перенос данных» и отметьте «Только общий план» и нажмите «Ок».
  • 6) Установите двускатную крышу или крышу «Произвольной формы»
  • 7) Если макрос «Разбревновка» не запущен, запустите его. См. пункт Запуск в обзоре функциональных возможностей.
  • Примечание: в некоторых версиях ArCon при просмотре в «режиме дизайна» частично не видны бревна. Чтобы устранить этот недостаток, перейдите в «режим конструирования» и у одного из сегментов какой-либо стены установите флажок «в режиме дизайна невидимая».
    • Теперь можно отключить изображение крыши и стропил и увидеть бревна мансардного этажа.
    • При необходимости можно удлинить, укоротить, удалить или добавить бревна в проект.
    • Если Вам необходимо добавить бревна, то при добавлении необходимо использовать 3D-объект из каталога ArCon «элементы/балки/бревно».
