Предварительный анонс ПК ЛИРА-САПР 2017

Разработана и проходит комплексную отладку новая версия программного комплекса ЛИРА-САПР 2017. Начало поставок 10 мая.

Новая система ПАНЕЛЬНЫЕ ЗДАНИЯ

Выполняется построение конструктивной схемы панельного здания, расчет и выдача параметров НДС элементов панельного здания. Реализован удобный интерфейс построения конструктивной и расчетной схемы, основанной на конструировании и расстановке стыков. Разработана пополняемая и редактируемая библиотека типов стыков, которая определяет гибкость системы, т.е. ее быструю адаптацию к новым типам конструктивных элементов.

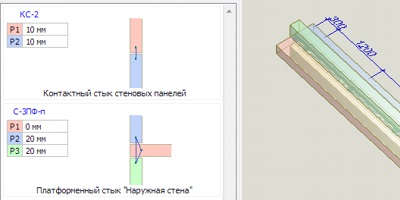

Библиотека стыков в препроцессоре САПФИР.

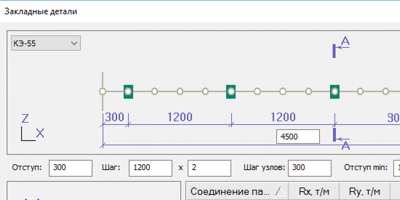

Расстановка связей по закладным в препроцессоре САПФИР.

Библиотека включает различные варианты таких типов стыков как платформенный стык, контактный стык, вертикальные стыки стеновых панелей с закладными деталями и без них и др. На основе выбранного типа пользователь составляет конкретные экземпляры стыков и устанавливает их в модель здания.

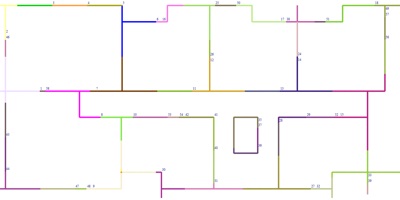

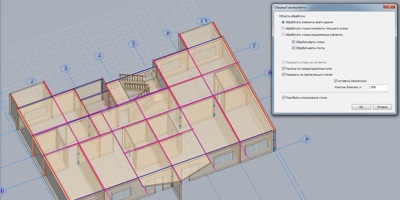

Разрезка и назначение стыков панелей.

Реализован расчет панельных зданий в линейной и нелинейной постановках. В составе библиотеки конечных элементов разработаны новые элементы стыка панелей. Нелинейная постановка позволяет выполнять расчет шаговым методом (моделирование процесса нагружения) и итерационным, основанным на концепции "инженерная нелинейность". Последняя позволяет проводить расчет традиционным способом (расчет на несколько нагружений, составление РСУ и РСН, подбор элементов арматуры, конструктивных элементов стыков и закладных частей) с косвенным учетом нелинейной работы конструкции. В результате расчета выдаются все параметры НДС элементов панельного здания, включая эпюры контактных напряжений в стыках здания.

Новая система АРМОКАМЕННЫЕ КОНСТРУКЦИИ

Схема формируется в препроцессорах САПФИР или ВИЗОР-САПР. Назначаются горизонтальные уровни конструктивной схемы (на уровне наименьшего сечения простенков, на уровне опирания плит перекрытий и др.), в которых выполняется проверка прочности кирпичной кладки. При вычислении усилий в процессоре ВИЗОР-САПР учитывается совместная пространственная работа несущих кирпичных и железобетонных элементов здания. В процессе расчета производится определение необходимого количества сеток и подбор стержней вертикального армирования. Возможен вариантный расчет на основе указания пользователем различных вариантов расчетных участков стены.

Виды экранов исходных данных и результатов расчета в системе Армокаменные Конструкции.

Для каждого уровня возможна выдача эскиза рабочего чертежа с указанием количества, рядов кладки, через которые необходимо укладывать арматурные сети.

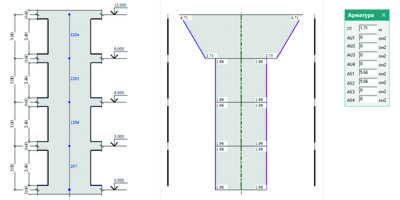

Результаты подбора арматурных сеток в уровне каменной кладки.

Возможно задание в одном проекте различных типов армокаменных конструкций, различные типы камня, шлакоблоков, ракушечника, туфа и др.

Новая система СТАЛЕЖЕЛЕЗОБЕТОН

Выполняется расчет и проектирование (на уровне эскизов) элементов (балок, колонн) сталежелезобетонных конструкций. Задаются сечения жёсткой арматуры. Выполняется проверка заданных сечений и при необходимости подбор гибкой арматуры. Реализован широкий набор типов жесткой арматуры.

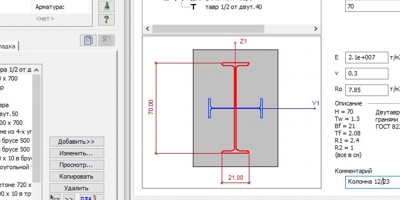

Виды сечений и способ задания жесткой арматуры в сечении.

Новая система КОНСТРУКТОР СЕЧЕНИЙ

Выполняется вычисление жесткостных характеристик: изгибных, крутильных, сдвиговых, секторальных, для моно и мульти материальных произвольных сечений. Сечения могут быть сплошными, тонкостенными и комбинированными. Допускается включение полосовых элементов и прокатных профилей. При задании усилий действующих на сечение выполняется вычисление напряжений по области сечения ? нормальных, касательных, эквивалентных по различным теориям прочности. Реализован удобный интерфейс на базе инструментария САПФИР.

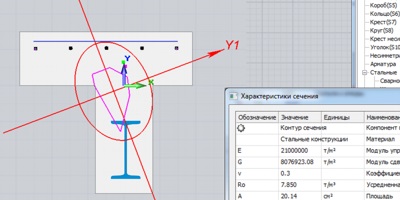

Вид рабочего окна системы Конструктор Сечений.

Новые возможности процессора

  • Реализован для расчета конструкций с учетом физической нелинейности закон деформирования материалов с ниспадающей ветвью.
  • Реализованы узловые спектры отклика для динамических воздействий на акселерограммы, дающие возможность получить динамические характеристики в любой зоне конструкции.

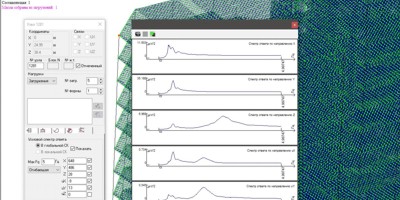

Результаты расчета "Спектров Отклика" в указанном узле схемы.
  • Реализован Pushover, позволяющий учесть физически нелинейные свойства материала при динамических воздействиях. Метод основан на использовании одномассовой системы.
  • Реализован двухузловой элемент вязкого демпфера при решении задач на основе системы Динамика во времени.
  • Реализован расчет в рамках динамики во времени с учетом демпфирующих свойств материалов и наличия конструктивных демпфирующих устройств.
  • Реализованы конечные элементы для моделирования платформенных стыков панельных зданий для расчета в линейной постановке (КЭ 58, КЭ 59) и в нелинейной постановке (КЭ 258, КЭ 259).

Проектирование ЖБК

Реализовано эскизное проектирование балок и колонн по СП 63.13330.2012

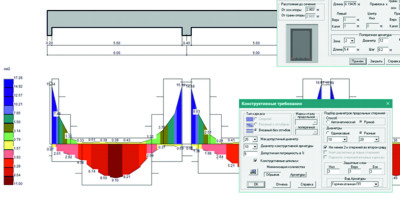

Проектирование балок.
Проектирование колонн.

Проектирование стальных конструкций

В дополнение к имеющимся 74 узлам стальных конструкций разработано 7 типов узлов жестких баз колонн с различными вариантами расположения анкерных болтов и траверс.

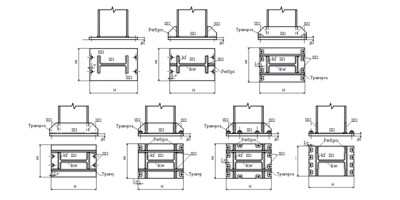

Жесткие базы колонн.

В локальном режиме СТК-САПР для норм СП 16.13330.2011 добавлена информация об определяющих усилиях, которые были использованы при проверке/подборе стального сечения. Данная возможность значительно упрощает анализ полученных результатов, а также позволяет оценить вклад каждого загружения.

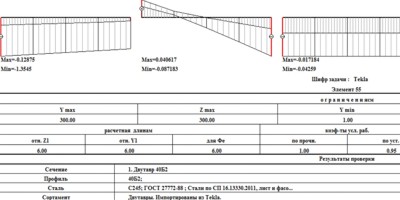

Результаты расчета СТК-САПР.

Система документирования "Книга отчетов"

Добавлены обновляемые таблицы исходных данных для контроля и документирования жесткостных характеристик используемых в расчетной модели.

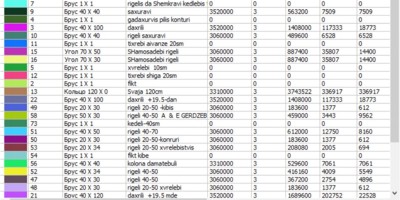

Таблицы исходных данных.

Подвижные нагрузки по СП 35.13330.2011

Выполняется моделирование подвижной нагрузки на элементы пролётного строения по СП 35.13330.2011. Для этого препроцессор САПФИР предоставляет специальный инструментарий, обеспечивающий выбор нагрузки из библиотеки, настройку параметров, графическое задание и редактирование траектории движения, точек стояния и формирование РСН. Библиотека нагрузок пополняется интерактивными средствами.

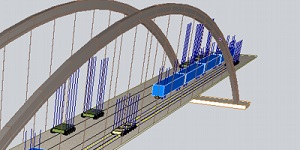

Подвижные нагрузки по СП 35.13330.2011.

Добавлено большое количество дополнительных сервисных функций в системах Визор-САПР и САПФИР.
