ПС "Старт — Лайт" служит для расчета прочности и жесткости крупных фрагментов реальных конструкций трубопроводов (в том числе и защемленных в грунте). Представляет собой облегченную версию широко распространенной программной системы "СТАРТ". Может использоваться в качестве пре- и пост процессора "большого" Старта. Эффективен при использовании в небольших проектных организациях, конструкторских бюро и учебных институтах, а также в крупных проектных организациях для более оперативного принятия проектных решений и организации коллективного доступа к ПС "Старт" .

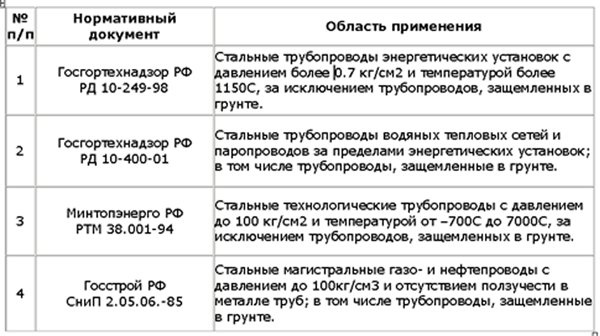

Оценка прочности, устойчивости и компенсирующей способности может осуществляться по различным нормам, приведенным в таблице.

Выбор того или иного нормативного документа при проведении конкретного расчета является прерогативой пользователя.

Сложность трубопроводов, рассчитываемых по программной системе, "Старт — Лайт" характеризуется суммарной степенью статической и кинематической неопределимости, вычисляемой по формуле:

N=6·(мо+кз-1)+ 3(ск+нп+но+гр) +2(ку+кс) + ко +пу +пд +пр +кр +кп, где

  • мо — количество мертвых опор;
  • кз — количество замкнутых контуров;
  • ск — количество скользящих опор;
  • нп — количество направляющих опор;
  • но — количество неподвижных опор; гр — количество опор, моделирующих взаимодействие трубопровода с грунтом (расставляются программой автоматически на прямых участках

трубопровода через 14 диаметров, а в местах поворотов трассы и ответвлений — через 5-7 диаметров);

  • ку — количество угловых компенсаторов;
  • кс — количество сдвиговых компенсаторов;
  • ко — количество осевых компенсаторов;
  • пу — количество опор постоянного усилия;
  • пд — количество подвесок;
  • пр — количество пружинных опор и пружинных подвесок;
  • кр — количество связей, накладываемых нестандартными креплениями;
  • кп — количество связей, устраняемых нестандартными компенсаторами.

По программной системе рассчитываются схемы трубопроводов, у которых степень статической и кинематической неопределимости: N ? 150.

В связи с тем, что "Старт — Лайт" не имеет отличных от ПС "Старт" количественных ограничений, кроме ограничения по числу неизвестных, его можно использовать для подготовки исходных данных для ПС "Старт" и анализа полученных по "Старту" результатов расчета. Например, если "Старт — Лайт" выдает сообщение о том, что размер решаемой задачи превышает его возможности, можно сразу же послать по сети исходные данные на то рабочее место, где имеется ПС "Старт", или записать исходные данные на дискету и передать ее на расчет по "Старту".

ПС "Старт — Лайт" имеет жесткую архитектуру. В его состав входят четыре модуля:

  • "СТАРТ" — базовая программная система. Осуществляет расчет прочности и жесткости трубопроводов, прокладываемых на опорах: пара и горячей воды,
тепловых сетей, магистральных газо- и нефтепроводов, стальных технологических трубопроводов.

"Старт — грунт". Расчет трубопроводов с участками, защемленными в грунте (бесканальная прокладка); "Старт — DXF ". Переработка расчетной схемы трубопровода в файлы типа DXF для обработки инструментальными системами АutoCad или MicroStation. "СТАРТ — Word». Экспорт расчетной схемы трубопровода, таблиц входных данных и результатов расчета :в файл типа doc для последующей обработки

текстовым редактором Microsoft Word.

Примеры схем, рассчитываемых по ПС "Старт-Лайт":

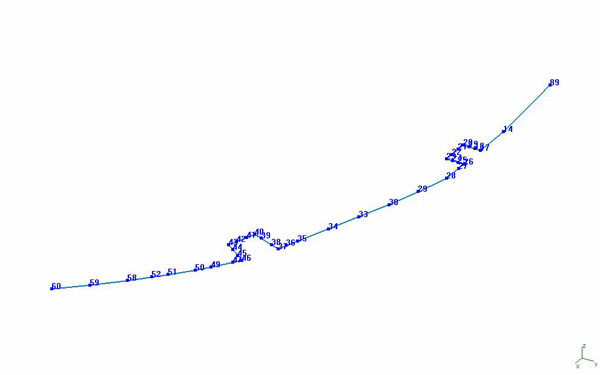

1. Трубопровод, защемленный в грунте (бесканальная прокладка)

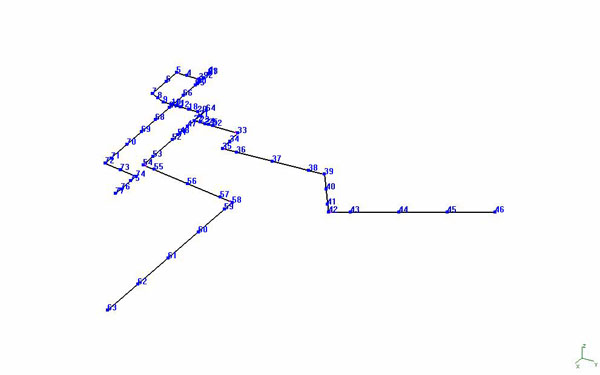

2. Надземный (воздушный) трубопровод
