МЕТАЛЛ

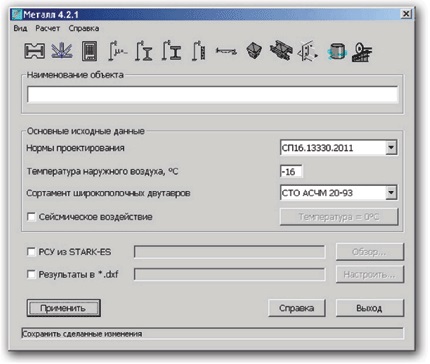

Общие настройки

• задание общей информации по проекту;
• выбор норм проектирования – СНиП II-23-81* или СП 16.13330.2011;
• выбор сортамента двутавровых профилей;
• использование сортаментов марок стали с пользовательскими
• коэффициентами надежности по материалу;
• задание расчетных усилий или их импорт из ПК STARK ES;
• задание имени файла для вывода результатов расчета

Расчет баз стальных колонн

• одна или две траверсы;
• два или четыре болта с каждой стороны;

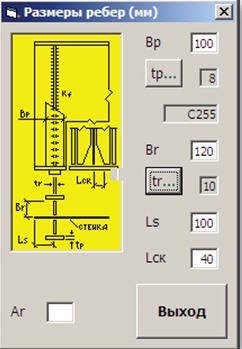

• постановка ребер жесткости;
• вычисляются основные размеры всех элементов базы;
• определяются диаметры анкерных болтов;
• определяются катеты основных сварных швов.

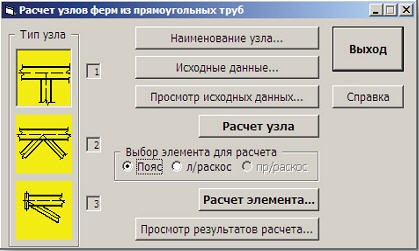

Расчет узлов ферм из гнутосварных профилей

• проверяется несущая способность стенок элементов узла;
• определяются катеты сварных швов;
• проверяется несущая способность элементов, сходящихся в узле;
• для узлов типа L подбирается опорное ребро;
• автоматическое определение изгибающего момента от эксцентриситета.

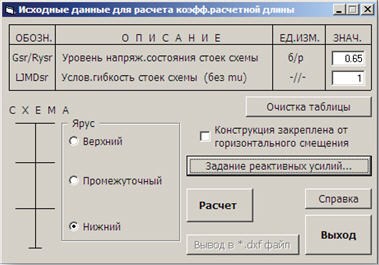

Определение коэффициентов расчетных длин колонн

• расчет выполняется на основании значений удерживающих усилий на концах рассматриваемого стержня, определенных в конкретной расчетной схеме;
• учитывается податливость основания.

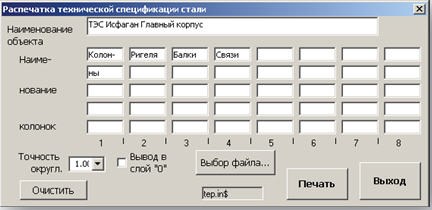

Создание ведомости отправочных элементов и чертежа технической спецификации стали к чертежам металлоконструкций на стадии КМ

• ведомости отправочных элементов выводятся на русском или английском языках;
• техническая спецификация стали выводится в dxf-файл формата А1, А2 или А3 по желанию пользователя;
• для профилированных листов выполняется техническая спецификация по специальной форме;
• выдача результатов формирования Технической спецификации стали и Ведомости отправочных марок в слой «0» чертежей.

Расчет прямоугольных бункеров с передачей нагрузок на бункерные балки

Расчет бункерных балок, включая балки многоячейковых бункеров

Расчет фланцевых соединений на высокопрочных болтах

• центрально растянутых и изгибаемых элементов двутаврового сечения;
• центрально растянутых элементов из спаренных уголков;
• центрально растянутых и сжатых элементов круглого сечения, с ребрами и без них.

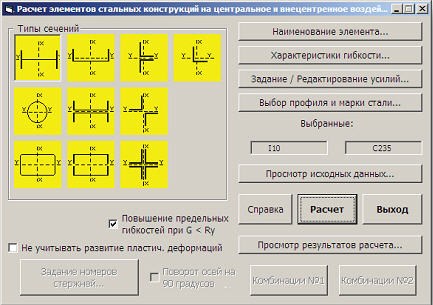

Расчет элементов конструкций из прокатных и гнутых профилей на центральное и внецентренное сжатие и растяжение.

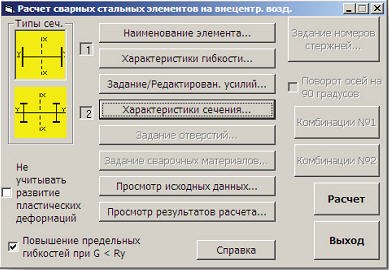

Расчет элементов сварных конструкций из прокатных и листовых профилей на центральное и внецентренное сжатие и растяжение.

Расчет элементов сквозного сечения из прокатных и гнутых профилей на центральное и внецентренное сжатие и растяжение

Расчет элементов составного сечения из прокатных и листовых профилей на центральное и внецентренное сжатие и растяжение

Расчет балок, в том числе с перфорированной стенкой

• возможно решение прямой задачи по определению минимального сечения балок;
• выполняется расчет на прочность, общую и местную устойчивость;
• для балок из трех листов выполняется проверка устойчивости стенки с поперечными ребрами и, при необходимости, с одним продольным ребром.

Расчет опорного ребра балки

• из листа в торце;
• из двух листов в приопорной части;
• из двух тавров, выполненных из листов, в приопорной части.

Просмотр промежуточных результатов

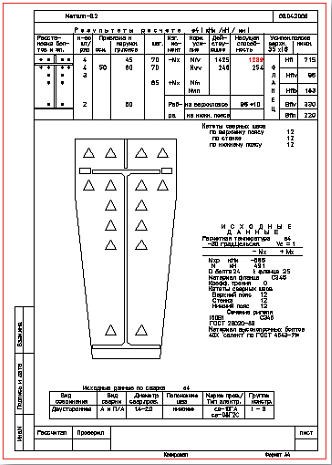

Вывод результатов расчета

• вывод исходных данных и результатов расчета выполняется в специальном окне;
• необходимые таблицы могут быть выведены в dxf-файл.
