Программа "ПЛИТА"

Программа для расчета железобетонных плит

СЕРТИФИЦИРОВАНО: Сертификат соответствия РОСС RU.СП15.Н00396

Поставка осуществляется на ключе-носителе, с которого программа будет работать на любом компьютере без предварительной установки и без обязательного наличия прав Администратора.

Информация о программе:

В последнее время широкое распространение получили плитные конструкции фундаментов, а так же безбалочные перекрытия многоэтажных зданий. Сегодня такие конструкции считаются большими комплексными программами, что не всегда удобно в связи с высокой сложностью задания расчетной схемы. Авторы данной программы постарались свести к минимуму операции по вводу исходных данных и определению расчетной схемы конструкции, максимально автоматизировать процесс получения необходимых расчетчику результатов.

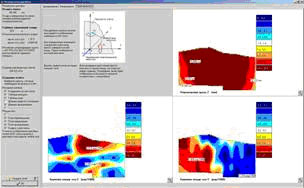

Программа построена на методе конечных элементов, однако пользователь не видит этого, разбивка на элементы происходит автоматически. Пользователь произвольно определяет геометрию плиты, нагрузки, опоры, расставляет сваи, как это делается на листе бумаги или в AutoCAD, с помощью курсора мышки. В результате расчета выводятся цветные поля перемещений, напряжений и армирования плиты с палитрами по значениям цвета. Вычерчиваются поля поперечной арматуры, производится расчет на продавливание точечной нагрузкой и опорой (колонной, сваей).

Производится расчет осадки и крена по СнИП или СП, на выбор пользователя. Пользователь одним расчетом получает полный спектр результатов, требуемый для проектирования плиты. Программу удобно использовать для анализа работы основания в комплексе с программой «Платон», построенной на принципиально иных теоретических положениях.

Программа позволяет рассчитать плоские железобетонные плиты произвольной геометрии в плане, с рёбрами жесткости, утолщениями и отверстиями, с любым типом нагрузок, на основании в виде косых слоев грунта, свай рассчитываемой программно жесткости, колоннах или опорах произвольной конфигурации. Возможен учет карстовых явлений в виде воронок, которые следует просто нарисовать; автоматически рассчитывается коэффициент постели по 5 различным методикам, пользователю предлагается только выбрать метод. Имеется множество мелких удобств, которые можно оценить, лишь начав работать с программой.

Возможности программы:

  • Расчет плит на упругом основании, задаваемом послойно, методом конечных элементов
  • Возможность учёта различия геологических условий под участками плиты
  • Расчет осадки и крена плит на упругом основании по методике СНиП 2.02.01-83*
  • Расчет плит на жестких, шарнирных, линейных и полосовых опорах
  • Расчет плит на упругих опорах
  • Расчет плит на свайном основании
  • Расчёт осадки и крена свайной плиты согласно СП 50-102-2003
  • Вычерчивание цветных полей перемещений, напряжений, продольного армирования
  • Вычерчивание полей поперечного армирования и армирования на продавливание по СНиП и СП
  • Расчет жесткости свайных опор
  • Автоматическая равномерная или оптимальная разбивка свайного поля
  • Определение несущей способности свай (стоек, висячих забивных, буровых, набивных)
  • Автоматическое определение нагрузки на опору (сваю) с учётом жёсткости плиты
  • Расчёт плит переменной толщины, с ребрами жесткости и отверстиями
  • Учёт карстовых явлений
  • Добавлен раздельный расчет деформаций от длительных (с учетом ползучести бетона) и кратковременных нагрузок. В отчете отображаются результаты этих расчетов и суммарная деформация.
  • Конструирование осуществляется по актуализированной версии СНиП.
