REAL Steel

Современное и высокоэффективное программное обеспечение на платформе AutoCAD, Autodesk Architectural Desktop и Autodesk Mechanical Desktop, предназначенное для проектирования металлических конструкций. Средствами программы обеспечивается полный цикл проектирования: создание трехмерной модели, подготовка расчетных моделей, деталировка узлов. Результатом работы является выпуск проектной и рабочей документации марки КМ. Система интегрируется в линейку комплексного проектирования на базе AutoCAD.

• Разработка в среде AutoCAD чертежей марки КМ, соответствующих требованиям отечественных стандартов.
• Создание параметрической трехмерной модели проектируемой конструкции, что значительно сокращает время, необходимое для внесения изменений.
• Прямая интеграция между графической средой AutoCAD и программами расчета и анализа (экспорт/импорт расчетной модели в/из SCAD или STAAD.Pro).
• Автоматизированная генерация двумерных планов, монтажных схем, разрезов, детального отображения узловых соединений с объемной модели.
• Экспорт спецификаций в Microsoft Excel.
• Динамическая связь объемной модели с документацией и двумерными чертежами.

Работа с REAL Steel условно подразделяется на три логических этапа проектирования:

• моделирование;
• расчет и анализ;
• выпуск проектной и рабочей документации.

Этап моделирования

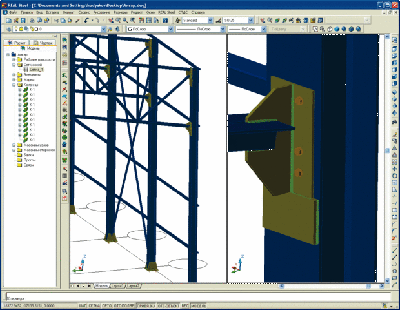

Инструменты этого этапа обеспечивают богатый выбор возможностей: от моделирования трехмерного параметрического каркаса металлических конструкций до концептуальной проработки узловых соединений, обнаружения коллизий и получения подробной спецификации по созданной модели.

Одно из основных достоинств концепции REAL Steel – параметричность, которая достигается автоматическим сохранением взаимосвязи элементов и правил соединения. При проектировании в REAL Steel одни конструктивные элементы создаются как базовые (сетка осей здания, рабочие плоскости, массивы узлов и элементов и т.д.), а другие конструируются в контексте уже существующих и параметрически к ним привязываются. Таким образом при любом изменении модели или ее части происходит согласованная модификация конструктивных элементов и их соединений по заданным параметрам. Это позволяет быстро и эффективно редактировать модель на любой стадии проектирования.

Основные возможности:

• моделирование с применением параметрической зависимости;
• конструктивные элементы (стержни, пластины, болты и т.д.) на базе твердотельных и ARX-объектов;
• библиотеки стальных профилей, сборочных единиц и материалов, соответствующих ГОСТ, СТО, ТУ, ИСО, а также мировым стандартам;
• параметрические и заданные пользователем сечения элементов любой формы (создание пользовательской библиотеки);
• автоматизированное присвоение марок элементам, создание маркировки в соответствии с нормативной документацией;

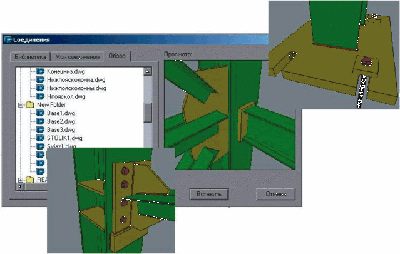

• библиотеки прототипов узлов и соединений;
• создание и свободное пополнение пользовательских библиотек узловых соединений любой сложности (трехмерная визуализация каждого узлового соединения);
• проверка модели на коллизии;
• получение подробных спецификаций в формате Microsoft Excel;
• экспорт готовой модели REAL Steel в среду AutoCAD на базе 3M-Solid объектов и многое другое…

Этап расчета и анализа

REAL Steel обеспечивает прямую интеграцию между графической средой AutoCAD и программами расчета и анализа SCAD/STAAD.Pro. Программа позволяет создать из одной модели необходимое количество расчетных схем или их вариантов. На этапе расчета и анализа REAL Steel предлагает ряд инструментов для указания типов опор и способов соединения стержней, задания нагрузок, создания различных вариантов загружений и их сочетаний. Таким образом пользователь может по собственному выбору создавать расчетные схемы в среде REAL Steel или выполнять эту работу в расчетных программах.

При создании расчетной модели REAL Steel формирует файл исходных данных в формате систем проектирования (SCAD/STAAD.Pro). Считываются геометрия модели, характеристики сечения элементов, эксцентриситеты соединений со всеми характерными для реальной конструкции физическими параметрами материалов (плотностью, прочностью и другими константами), а также вся информация по нагрузкам.

Основные возможности:

• неограниченное множество вариантов расчетных схем из одной модели;
• перенос геометрии модели, сечений элементов, эксцентриситетов соединений;
• присвоение физических характеристик материалов и констант из физической модели;
• описание опор, степеней свободы узлов и спецификаций элементов;
• задание нагрузок и создание вариантов загружений;
• автоматизированная генерация сочетаний нагрузок;
• экспорт/импорт расчетной модели в/из SCAD или STAAD.Pro;
• автоматизированное обновление модели по результатам расчета и многое другое…

Этап генерации чертежей

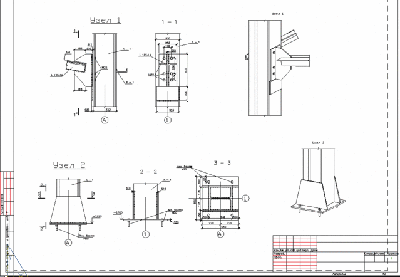

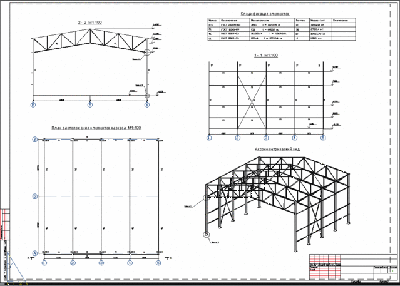

Чертежи проекта марки КМ (монтажные схемы, планы, фасады, разрезы, детальное отображение узлов и другие стандартные или созданные пользователем двумерные изображения) генерируются непосредственно из общей трехмерной модели конструкции. Все конструктивные элементы связаны с базами данных, поэтому процесс нанесения маркировки конструкций на монтажных схемах и чертежах полностью автоматизирован.

Можно применить стандартный стиль маркировки или создать пользовательский. Таким образом обеспечивается абсолютная согласованность проекта и информации, выводимой на печать, снижается риск появления ошибок и неточностей. В программе REAL Steel используются нормы и правила оформления чертежной документации, а также стандартные символы маркировки и стили по стандартам ГОСТ, ANSI, ISO, BS. Пользователю предоставлен полный контроль над атрибутами чертежа – слоями, цветами, толщиной линий и т.д., а при оформлении чертежей имеется возможность использовать согласованные стандарты проекта или предприятия.

Из общей модели конструкции REAL Steel генерирует детальные и сводные таблицы, отчеты и спецификации. Компоненты спецификации можно подсчитать исходя из геометрических параметров (длина, площадь поверхности, объем и т.п.). Настроенные шаблоны спецификаций генерируются непосредственно в чертеж. Поскольку отчеты связаны с моделью, любые изменения модели автоматически приводят к обновлению записей в отчетах.

Основные возможности:

• автоматизированная генерация чертежей из стандартных изображений трехмерной модели: виды (в том числе изометрические), планы, разрезы, узлы;
• ассоциативные связи между чертежами и пространственной моделью проекта;
• международные стандарты оформления чертежей в соответствии с требованиями ГОСТ, ANSI, ISO и BS;
• использование в чертежах стандартов пользователя (проекта, предприятия);
• вывод на чертеж общих и сводных спецификаций элементов и ведомостей материалов и многое другое…

REAL Steel базируется на платформе AutoCAD, что обеспечивает возможность комплексного проектирования. С трехмерной моделью, созданной в системе REAL Steel, могут работать пользователи Autodesk Architectural Desktop, PLANT-4D и других программных комплексов.
