Advance Steel

Advance Steel — профессиональное моделирование металлоконструкций и автоматизированное создание рабочих чертежей (КМ и КМД) и спецификаций по ГОСТ.

Advance Steel предназначен для проектирования металлоконструкций и является специализированным приложением к AutoCAD для строительного 3D моделирования, подготовки чертежей и изготовления деталей (создаются файлы данных для станков с ЧПУ).

Advance Steel является мощным расширением, которое трансформирует AutoCAD в профессиональную программную среду для проектирования металлоконструкций. Advance Steel поддерживает все основные отраслевые форматы (DWG, IFC, CIS/2, SDNF, PSS и т.д.).

Advance Steel существенно повышает производительность труда проектировщика за счет широкого использования интеллектуальных объектов (профили, узлы и т.д.), помощников, быстрых функций и визуальных средств.

Advance Steel не требует много времени на изучение и даже новички быстро начинают создавать и редактировать сложные интеллектуальные 3D модели и все связанные с ними чертежи.

Создание модели

Advance Steel обеспечивает точное, эффективное и быстрое моделирование, его уникальная технология позволяет автоматически создавать сборочные чертежи, чертежи общих видов, ведомости и файлы для станков с ЧПУ.

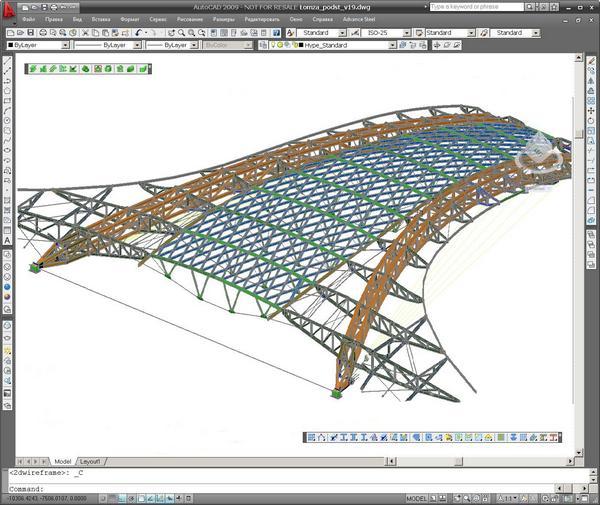

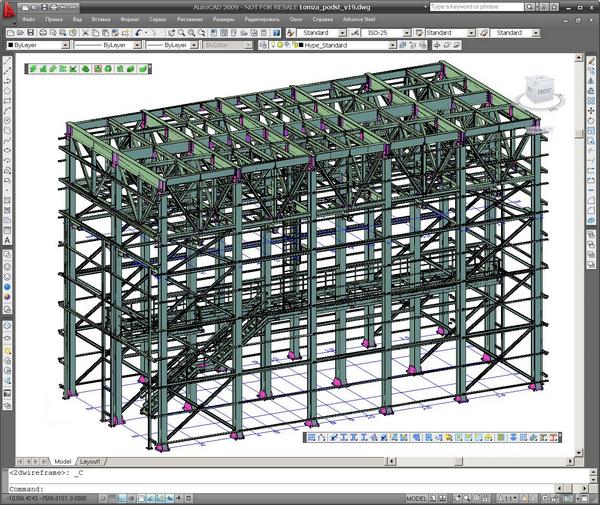

Колонны, балки, связи, ригели, лестницы, ограждения и другие элементы модели легко создаются с помощью объектов Advance и привязываются по месту. Сразу после вставки элемента в модель открывается диалог, позволяющий задать его параметры и размеры.

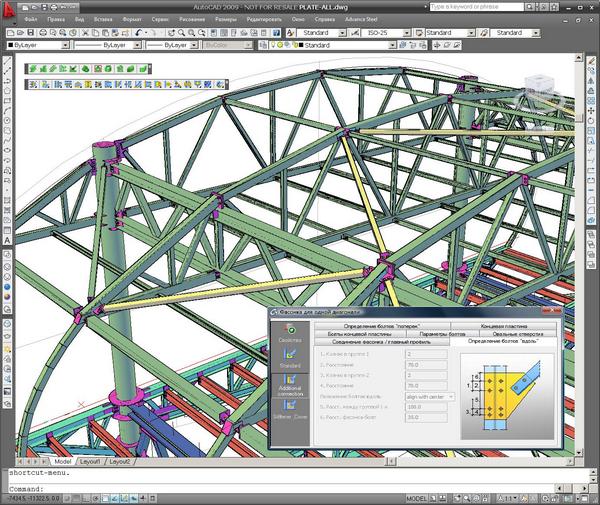

Advance Steel предоставляет обширную библиотеку, содержащую сотни интеллектуальных узлов, которые точно привязываются к соединяемым деталям при вставке и в дальнейшем адаптируются ко всем изменениям модели.

Специальная функция “Быстрое соединение” создает в модели сразу все стандартные соединения в соответствии с настройками пользователя. Advance Steel позволяет производить окончательную проверку модели: поиск коллизий, проверку на доступность инструментов к деталям при монтаже, нумерацию объектов модели.

Автоматическое создание чертежей

Когда построение модели закончено и произведена нумерация, можно воспользоваться функцией автоматического создания чертежей для получения:

  • чертежей общих видов (изометрические виды, фасады, планы и т.д.)
  • чертежей разрезов и узлов

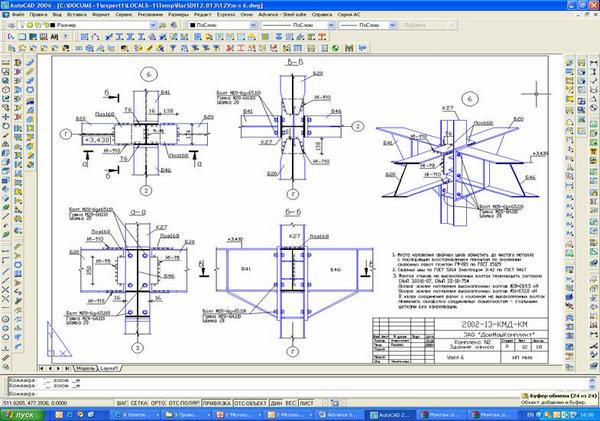

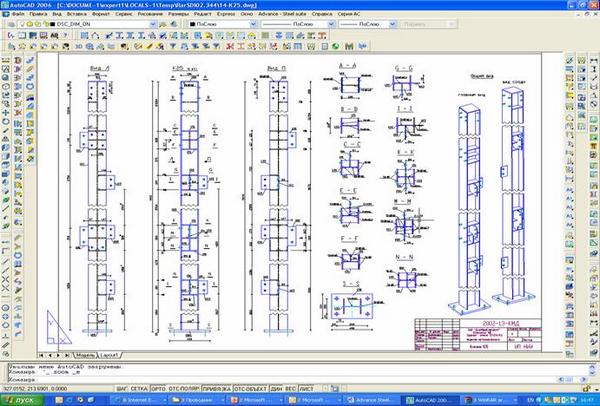

  • деталировочных чертежей (чертежей отправочных марок, отдельных деталей и т.д.)

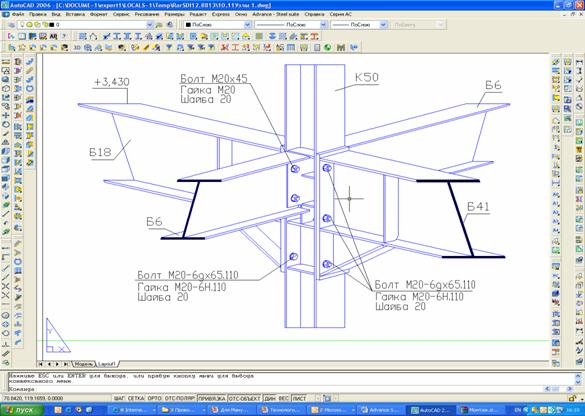

Размеры и маркировка помещаются на чертеж автоматически и легко редактируются (включая сварку, отметки уровня и т.д.). И если этого недостаточно… Вы можете использовать для оформления чертежа все средства AutoCAD!

Advance Steel позволяет производить автоматическую проверку чертежей на их соответствие модели. При изменении модели все полученные с нее чертежи можно автоматически обновить.

Печать ведомостей и спецификаций

Когда Ваши чертежи готовы, Advance Steel может создать все ведомости материалов и файлы для станков с ЧПУ. Advance Steel содержит множество шаблонов отчетов (ведомости профилей, пластин и т.д.) и позволяет создавать собственные шаблоны с заданным пользователем содержанием, сортировкой, логотипами и т.д.

Входящий в Advance Steel “Диспетчер документов” позволяет централизованно управлять всеми используемыми файлами: файлами чертежей, ведомостей, ЧПУ-файлами и т.д. Вы можете быстро проверить ваши чертежи, отсортировать их или напечатать ведомость!

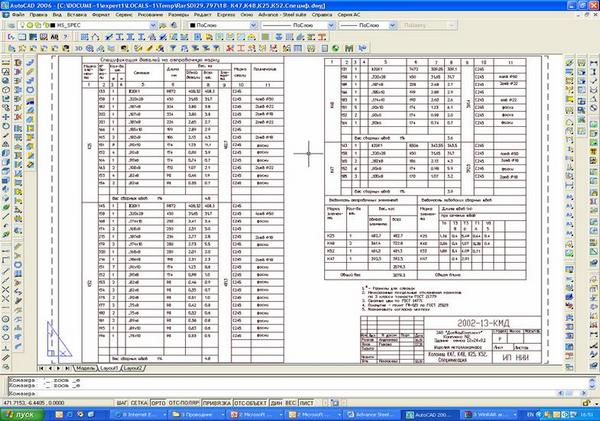

В состав российского пакета адаптации входят программные средства автоматического получения ведомостей и спецификаций в точном соответствии с отечественными стандартами (спецификация отправочных элементов, ведомости отправочных элементов, сварных швов и монтажных метизов, техническая спецификация металла и др.), дополнительный набор параметрических узлов, расширенные базы данных, а также средства обмена данными с расчетной системой SCAD.

Коллективная работа

Благодаря уникальной технологии совместного использования модели, пользователи продуктов компании GRAITEC получают возможность параллельно работать с одной и той же моделью, не беспокоясь о конфликтах при совместном доступе.

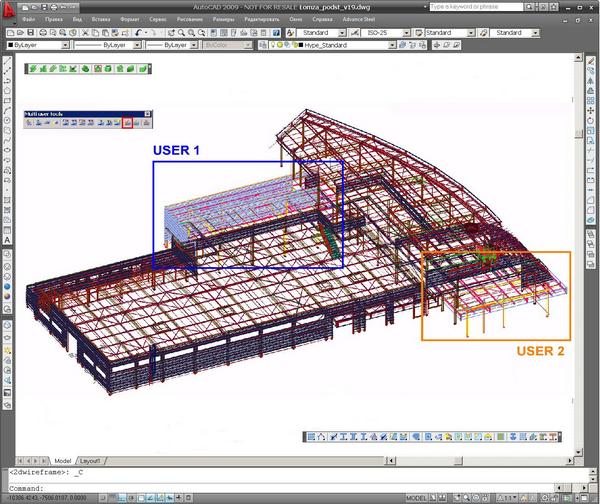

Каждый участник проектной группы получает доступ к Центральной модели и может заимствовать элементы, необходимые ему в данный момент для работы. Кроме того, пользователи получают уведомления в режиме реального времени, позволяющие им определить какую часть модели используют другие участники группы. Этим обеспечивается высокий уровень координации проекта.

Области модели, заимствованные одними пользователями, всегда доступны другим в режиме «только для чтения». После того как работа с ними закончена, пользователи имеют возможность «вернуть» результаты своей работы обратно в Центральную модель. Это позволяет участникам проекта получать доступ к любой части модели в любой момент времени и гарантирует надежную защиту данных.

Новая технология «частичного заимствования» позволяет пользователям работать со сборками без необходимости подгрузки всех связанных элементов. Технология совместного использования модели — это передовое техническое решение, которое ускоряет процесс моделирования, обеспечивая высокую эффективность, производительности и надежность работы.

Обмен данными

Advance Steel позволяет выполнять экспорт/импорт моделей из специализированных программных продуктов для промышленного проектирования, таких как PDMS (AVEVA); SmartPlant 3D, PDS (Intergraph); Plant-4D (CEA) и др.

Advance Steel содержит программный интерфейс для двусторонней передачи информации о 3D модели в систему расчетного анализа строительных конструкций SCAD и обратно, а также импорта произвольных проектов, созданных в программе SCAD.

100% AutoCAD

Среда AutoCAD обеспечивает гибкую и надежную программную платформу, которая снижает производственные затраты и риски благодаря большой пользовательской базе, сокращению времени на обучение, быстрой интеграции в продукт, свободному обмену между участниками проекта (через DWG) и т.д.

Advance Steel использует новейшую и наиболее мощную 100% совместимую с AutoCAD технологию разработки программ: Object ARX. Это гарантирует текущую и последующую совместимость с AutoCAD всех объектов и поддержку базовых функций (растяжение, сжатие, копирование, перемещение и т.д.). Форматом файлов Advance Steel является DWG.

Программное обеспечение разделено на 3 основных пакета: STANDARD, PROFESSIONAL и PREMIUM

Advance Steel STANDARD

Пакет для 3D-проектирования металлоконструкций массой менее 10 т.
Включает весь функционал Advance Steel PROFESSIONAL, ограничен максимально допустимой массой металлоконструкции — 10 тонн.

Advance Steel PROFESSIONAL

Профессиональный пакет для 3D-проектирования металлоконструкций и получения строительной документации.
3D-моделирование металлоконструкций любой сложности, используя библиотеки пластин, профилей (включая холоднокатаные), болтов, «интеллектуальные» параметрические узлы, специальные инструменты для создания лестниц и перил и т.д.
Проверка коллизий в модели, автоматическая нумерация, выпуск чертежей марок КМ и КМД, автоматическая простановка размеров и маркировка; функциональные возможности точной пользовательской настройки в соответствии с требованиями заказчика.
Ведомости материалов и спецификации; получение данных для передачи на станки c ЧПУ (DStV-NC).
Интерфейс IFC 2.x3, SDNF, CIS/2, KISS, PML, Staad.

Advance Steel PREMIUM

Коллективный режим работы с поддержкой одновременного доступа к модели.
Включает весь функционал Advance Steel PROFESSIONAL и расширен дополнительными возможностями: технология совместного использования модели позволяет нескольким пользователям работать одновременно с одной моделью; расчетный модуль для проверки и расчета узлов в соответствии с североамериканскими (AISC / CISC) и европейскими (EC3) стандартами; интерфейс и механизм синхронизации с расчетными приложениями Graitec через технологию GTC.

Advance Steel STANDARD NET

Сетевая версия Advance Steel STANDARD.

Advance Steel PROFESSIONAL NET

Сетевая версия Advance Steel PROFESSIONAL.

Advance Steel PREMIUM NET

Сетевая версия Advance Steel PREMIUM.

Advance Steel EDUCATION 10 SEATS

Учебная версия на 10 мест. Включает весь функционал Advance Steel STANDARD.
Доступна только для некоммерческих организаций.

Advance Steel STUDENT

Студенческая версия.
Этот пакет требует подтверждения студенческого статуса. Годовая подписка на обновления для этого пакета недоступна.

Advance Steel VIEWING / CHECKING

Этот пакет позволяет открывать и просматривать (включая свойства элементов) модели, созданные с использованием Advance Steel. Он дает возможность работать с моделью, используя объекты AutoCAD. Этот пакет НЕ позволяет создавать объекты Advance Steel, изменять их свойства и создавать чертежи.

Advance Steel DEVELOPER

Для использования этого модуля требуется заключение специального соглашения с GRAITEC.
Этот пакет позволяет использовать Autolisp и COM API для разработки приложений с использованием объектов Advance Steel.

Соответствие версий Advance Steel 8.1 и Advance Steel 2009, 2010

AS Limited — AS Standard
AS Engineering — AS Professional
AS Detailing — AS Professional
AS Fabrication — AS Professional
AS Fabrication + дополнительные модули — AS Premium
