GeoniCS Инженерная геология (GeoDirect)

Комплексная система, позволяющая вводить и рассчитывать данные, полученные в ходе проведения инженерно-геологических изысканий

Программа позволяет:

  • осуществлять обработку и интерпретацию результатов лабораторных испытаний и статического зондирования грунтов;
  • выполнять статистическую обработку информации по выделенным инженерно-геологическим элементам (ИГЭ), вычисление нормативных и расчетных характеристик физико-механических свойств грунтов;
  • строить графические зависимости;
  • выполнять построение инженерно-геологических разрезов и инженерно-геологических колонок;
  • производить расчет предельных сопротивлений и несущей способности свай; осуществлять формирование отчетной документации, соответствующей государственным стандартам стран СНГ;
  • наносить геологическую информацию на изыскательские продольные профили и поперечные сечения, созданные в программе GeoniCS Трассы или GeoniCS ЖЕЛДОР.

Система GeoniCS Инженерная геология предназначена для комплексной обработки данных инженерно-геологических изысканий.

  • Комплексная точка (выработка))

    Исходные данные о выработке включают в себя информацию о плановом и высотном положении, литологическом разрезе (данные о границах ИГЭ), консистенции и степени водонасыщения грунтов, глубинах отбора проб грунтов, сведения об уровне подземных вод.

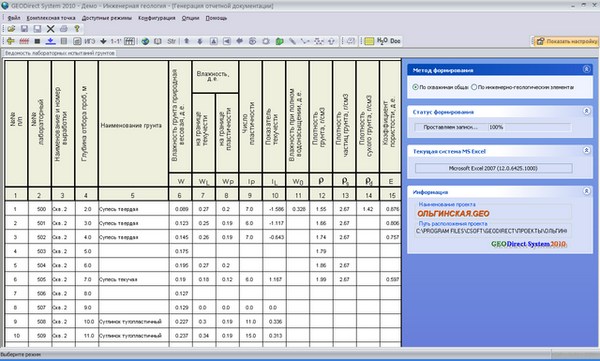

  • Лабораторные исследования

    После заполнения данных о выработках производится обработка комплекса лабораторных определений по отдельным пробам грунтов с построением соответствующих графиков, расчетом физико-механических, прочностных и деформационных характеристик грунтов. Лабораторные исследования предусматривают обработку данных гранулометрического состава, результатов компрессионных испытаний, сопротивления грунта сдвигу, данные по набуханию и усадке образцов грунта согласно ГОСТ 24143-80. Информация о проведенных испытаниях отображается в реестре проб, позволяющем осуществлять быстрый переход к необходимой пробе. Результаты обработки лабораторных данных можно выгрузить в виде отчетных бланков по каждому образцу в формате Microsoft Word, при этом вид бланка можно настроить согласно нормативам организации.

    Сводная таблица физико-механических характеристик грунтов формируется в Microsoft Excel по всем скважинам или по инженерно-геологическим элементам.

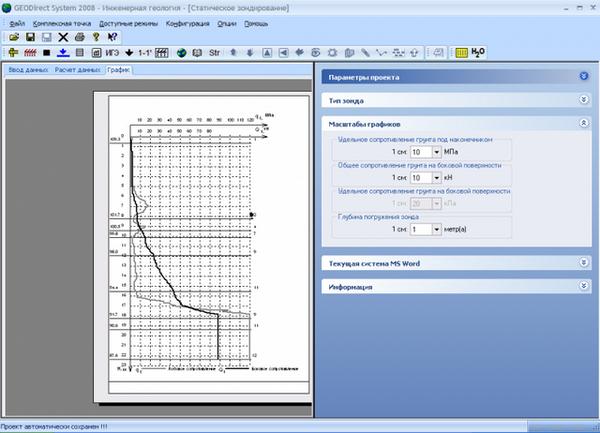

  • Статическое зондирование

    Ввод данных о сопротивлении грунта на участке боковой поверхности и под наконечником зонда, при необходимости — пересчет значений в зависимости от типа установки, генерация графиков статического зондирования. Расчет несущей способности сваи, отдельный расчет по лобовой и боковой составляющей с формированием отчетной документации. Добавлен специфический пересчет данных по статическому зондированию для установки УралТИСИЗа.

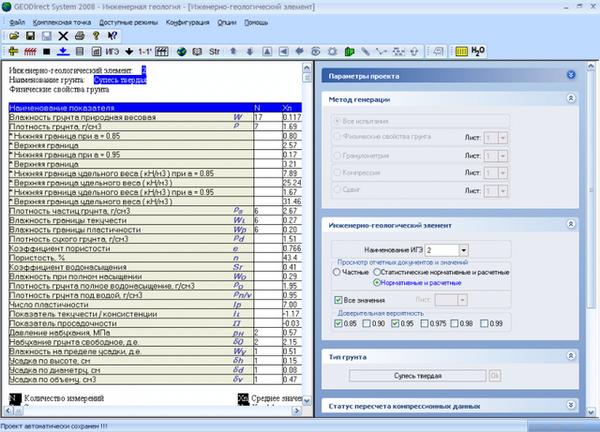

  • Инженерно-геологический элемент

    Выполняется статистическая обработка результатов лабораторных исследований по выделенным инженерно-геологическим элементам (нормативные и расчетные значения характеристик грунтов определяются с необходимой доверительной вероятностью). Для каждого ИГЭ формируется отчетная документация.

  • Общая просадочность грунтов

    Расчет общей просадочности с построением графических зависимостей, заключением о типе просадочности и формированием отчетной документации.

  • Химический анализ воды

    Производится обработка химического анализа воды, на основе нормативных документов определяется степень агрессивности подземных вод, формируется отчетная документация.

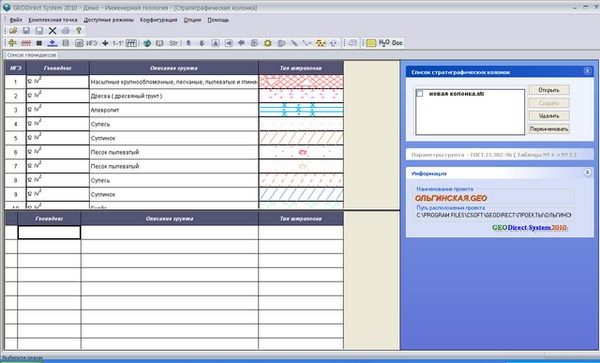

  • Стратиграфические колонки

    При создании стратиграфической колонки в GeoniCS Инженерная геология инженер-геолог может задать новый геоиндекс, соответствующее ему описание грунта, а также установить связь между ИГЭ и стратиграфией.

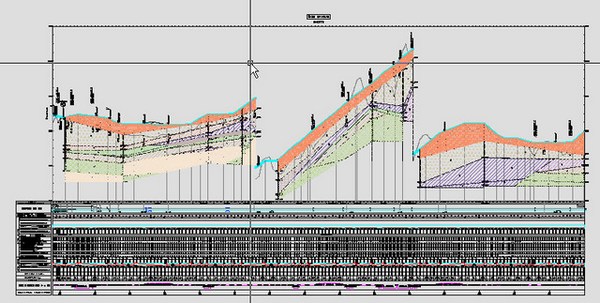

  • Инженерно-геологический разрез

    С использованием выбранных цветов и штриховок производится построение инженерно-геологических разрезов по указанным выработкам. Разрез строится с применением системы AutoCAD. При построении разрезов существует возможность загрузить профиль, созданный в GeoniCS Трассы, для нанесения на него данных по геологии. Также реализована возможность нанесения геологических данных на поперечный профиль, созданный с помощью AutoCAD Civil 3D. В GeoniCS Инженерная геология можно загружать ЦММ, созданную в ПК GeoniCS, что позволяет «считывать» информацию о рельефе и положении скважины с загруженной модели.

  • Инженерно-геологические колонки

    В программе реализовано построение инженерно-геологических колонок с автоматической штриховкой грунта по ИГЭ. Предусмотрена возможность задания пользовательских значений параметров штриховки и цветовых характеристик.

  • Формирование отчетной документации

    Формирование отчетной документации производится в соответствии с действующими нормативными документами и на основе утвержденных бланков. Пользователь может отказаться от стандартного шаблона, оформив и подключив в систему собственный бланк.
