APM Civil Engineering

APM Civil Engineering — CAD/CAE система автоматизированного проектирования строительных объектов гражданского и промышленного назначения. Эта система в полном объеме учитывает требования государственных стандартов и строительных норм и правил, относящиеся как к оформлению конструкторской документации, так и к расчетным алгоритмам.

APM Civil Engineering обладает широкими функциональными возможностями для создания моделей конструкций, выполнения необходимых расчетов и визуализации полученных результатов. Использование этих возможностей позволит сократить сроки проектирования и снизить материалоемкость строительного объекта, а также уменьшить стоимость проектных работ и строительства в целом.

Имеющиеся в системе APM Civil Engineering расчетные и графические инструменты позволяют решать обширный круг задач:

  • проектировать металлические конструкции любых типов при различных видах нагружения и закрепления с возможностью автоматического подбора поперечных сечений (проверка несущей способности по СНиП) и генерацией чертежей типовых узлов металлоконструкций;
  • выполнять весь комплекс необходимых расчетов железобетонных конструкций с автоматическим подбором параметров арматуры по предельным состояниям первой и второй групп в соответствии с СП;
  • проектировать деревянные конструкции, включая подбор металлических зубчатых пластин и нагелей в местах соединения брусьев, а также получать схемы распиловки на все элементы конструкции;
  • выполнять расчет одиночных, ленточных и сплошных железобетонных фундаментов;
  • определять параметры болтовых и сварных соединений;
  • создавать конструкторскую документацию;
  • использовать при проектировании поставляемые базы данных стандартных деталей и элементов строительных конструкций, материалов и сечений, а также создавать свои собственные базы под конкретные задачи;
  • создавать базы данных проектов, включающие конструкторские документы, расчетные модели, чертежи и т.д.

CAD\CAE система APM Civil Engineering включает:

  • интегрированную чертежно-графическую среду;
  • базу данных и систему управления базой данных (СУБД);
  • расчетное ядро – модуль конечно-элементного анализа APM Structure3D;
  • модуль расчета болтовых, сварных и заклепочных соединений APM Joint;
  • инструменты автоматической генерации конечных элементов с постоянным и переменным шагами, с возможностью интерактивного изменения параметров разбиения;
  • средства импорта геометрии модели конструкции из сторонних графических редакторов с использованием форматов STEP и DXF.

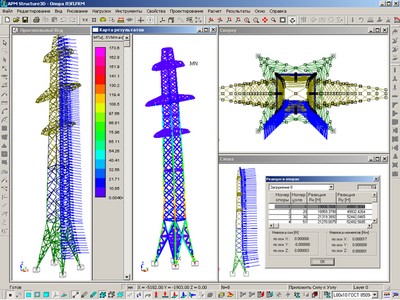

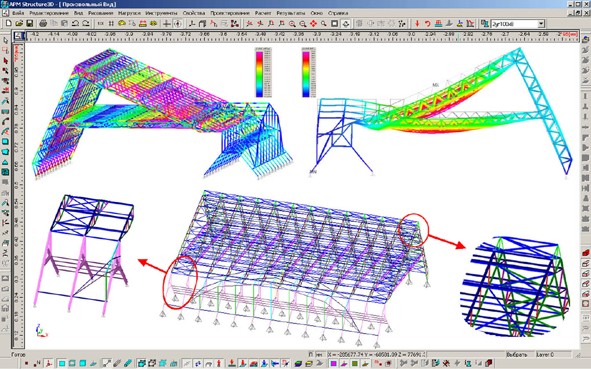

Проектирование металлоконструкций

С помощью APM Civil Engineering можно:

  • полностью либо частично подготовить геометрическую модель металлоконструкции, используя при этом библиотеки наиболее распространенных типовых схем;
  • выполнить проверку несущей способности и автоматически подобрать оптимальное поперечное сечение стержневого элемента (по критериям прочности и устойчивости, а также в соответствии с требованиями СНиП II-23-81*) из библиотеки стандартных сечений либо из библиотеки, подготовленной пользователем;
  • автоматически получить чертежи стандартных узлов соединений металлоконструкций;
  • провести расчет сварных швов узловых элементов, а также расчет групповых болтовых соединений;
  • подготовить проекционные чертежи модели конструкции в целом и отдельных ее деталей;
  • получить таблицу расхода (по материалу и профилям) по элементам металлоконструкции.

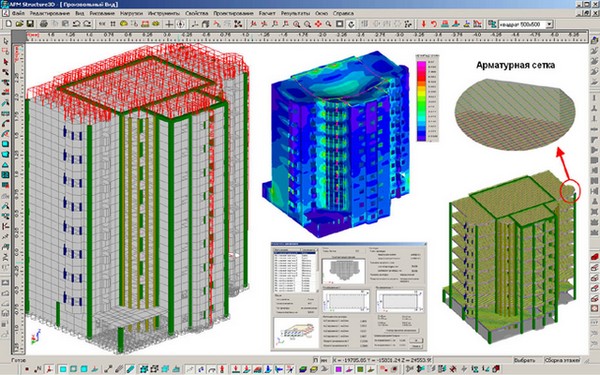

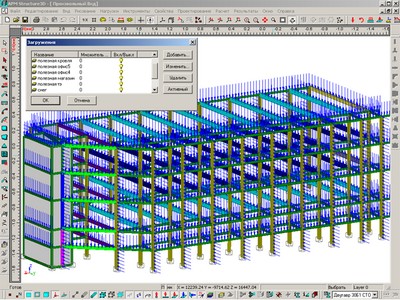

Проектирование железобетонных конструкций

Инструменты проектирования железобетонных конструкций, имеющиеся в APM Civil Engineering, позволяют:

  • представить модели строительных железобетонных конструкций в виде комбинации элементов колонн, ригелей, балок, перекрытий, плит и оболочек;
  • вычислить расчетные сочетания усилий (РСУ);
  • выполнить подбор армирования железобетонных элементов (прямоугольных, тавровых, двутавровых, круглых и кольцевых) согласно нормам СП 52-101-2003 по первой и второй группам предельных состояний для наиболее опасной комбинации внутренних силовых факторов, приложенных к элементу конструкции;
  • провести проектировочный и проверочный расчет железобетонных элементов;
  • получить удобную форму представления результатов расчета, в том числе реальную картину размещения арматуры в объеме железобетонного элемента.
Проектирование железобетонных конструкций
Проектирование железобетонных конструкций

Проектирование каменных и армокаменных строительных объектов

С помощью APM Civil Engineering можно:

  • проектировать малоэтажные строительные конструкции, коттеджные строения, стены каркасных зданий и сооружений, перегородки строительных объектов, колонны и т. п.;
  • использовать такие материалы как керамический и силикатный кирпич, бетонные блоки, природные камни правильной геометрической формы, бетонные камни и т. д.;
  • вести расчеты в соответствии со СНиП II-22-81 «Каменные и армокаменные конструкции».

Проектирование фундаментов

APM Civil Engineering позволяет:

  • рассчитать одиночные, ленточные, сплошные и свайные фундаменты;
  • методом послойного суммирования автоматически рассчитать коэффициенты постели, линейные и угловые перемещения фундаментов (осадка и крен);
  • подобрать схему армирования;
  • вести расчеты согласно СП 50-101-2004 и СП 50-102-2003.

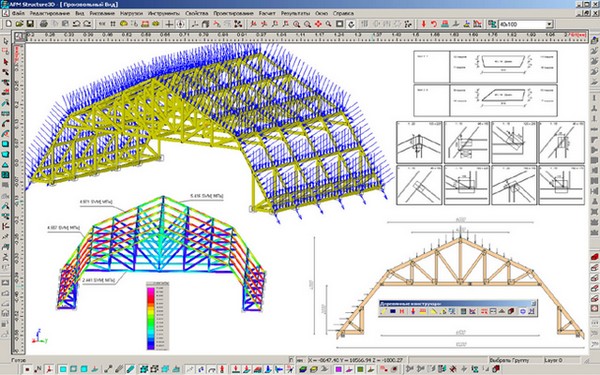

Проектирование деревянных конструкций

Спецификой расчета деревянных конструкций в APM Civil Engineering является то, что:

  • при проектировании строительных объектов, изготовленных из дерева, можно пользоваться имеющимися в APM Civil Engineering наиболее распространенными типовыми схемами;
  • расчет на прочность элементов деревянных конструкций выполняется методом конечных элементов и с учетом требований СТО 36554501-002-2006 (Стандарт ЦНИИСК);
  • имеется возможность автоматизированного подбора металлических зубчатых пластин согласно ТУ 5369-026-02495282-97, а также нагельных соединений
  • предусмотрен вывод на печать чертежей всех элементов деревянной конструкции с параметрами распиловки;

ВАЖНО:

Проектирование строительной конструкции в APM Civil Engineering выполняется в единой среде, поэтому рассматриваемый строительный объект может состоять из комбинации металлических, железобетонных и деревянных частей. В такой постановке расчет и проектирование строительной конструкции выполняется комплексно, включая фундамент (единичный, ленточный или сплошной). Расчет фундаментов, включающий определение геометрических размеров, осадки грунтов под фундаментом и подбор армирования, ведется в соответствии с нормами СНиП 2-02.01-83. Коэффициент постели определяется методом слоистого полупространства.

Сертификаты соответствия

Расчетное ядро системы APM Civil Engineering – модуль APM Structure3D — имеет сертификат соответствия № РОСС RU.СП 15.Н00086 требованиям следующих нормативных документов:

  • СНиП 2.01.07-85 («Нагрузки и воздействия»)
  • СНиП II-7-81 («Строительство в сейсмических районах»)
  • СНиП II-23-81 («Стальные конструкции»)
  • СНиП II-22-81 («Каменные и армокаменные конструкции»)
  • СНиП 52-01-2003 («Бетонные и железобетонные конструкции.Основные положения»)
  • СП 52-101-2003 («Бетонные и железобетонные конструкции без предварительного напряжения арматуры»)
  • СП 50-102-2003 («Проектирование и устройство свайных фундаментов»)
  • СТО 36554501-002-2006 («Деревянные клееные и цельнодеревянные конструкции. Методы проектирования и расчета»)
