АРС-ПС обеспечивает автоматизацию расчетной части проектов по отоплению, водоснабжению, вентиляции, теплотехнике, трубопроводному транспорту, тепловым сетям и составлению спецификаций оборудования (СО). Имеет унифицированный диалог "Пользователь-ЭВМ", не зависящий от проблемной задачи и развитую систему подсказок, сообщений, обучения в расчёте на проектировщика, открытую нормативную базу данных, совершенную диагностику, недопускающую синтаксических и логических ошибок.
Нормативная база данных АРС-ПС содержит обширную программу отечественного и импортного оборудования:
все отопительные приборы и арматура по каталогу 1988 г. и 1997 г. и дополнительно к нему (стальные, полипропиленовые, полиэтиленовые и медные трубы Московского завода VAN-TUBO, Multiskan, «Copex» (Oventrop), арматура российских производителей, шаровые краны «Ballomax» и «Ballorex» производства БРОЕН-АДЛ Россия, арматура «Comap» французского производителя металлопластиковых труб для систем отопления, Изотерм, Arbonia, Danfoss, арматура «Oventrop» по каталогу и технич. описанию 2004г, Heimeier, Kermi, DeLongi Universal, Китек, HKS-технология(Purmo), Herz, НПО Стройполимер, JAGA(Бельгия), Rehau, KAN-therm, Метапол, Tour & Andersson, Honeywell, Stamar, VAN-TUBO, Aclimat, CosmoCompact, Mera-Pfenal, ООО "БИР ПЕКС" г.Саратов, Belimo, Саранский приборостроительный з., FAR, F.I.V., INSA, KAN-therm, Emmeti, Prandelli, Simplex-Rossweiner, отопительный конвектор «Katherm», радиаторы VIP и Style фирмы GLOBAL Италия, РИАФ-500 Россия, полотенцесушители российских и иностранных производителей, обширнейшая база импортных и отечественных отопительных приборов и многое другое).
АРС-ПС состоит из модулей, предназначенных выполнять следующие разделы проекта:
Расчёт отопления (проектирование систем водяного и парового отопления зданий):
любые схемы систем (тупиковая, попутная, П-образная, Т-образная, с предвключенными стояками, двухтрубная, квартирные разводки, "опрокинутая" циркуляция и прочие);
теплоноситель вода, пар или антифриз;
количество стояков в системе неограниченно;
количество отопительных приборов не ограничивается;
системы с вынужденной и с естественной циркуляцией воды;
автоматический выбор диаметров труб, отопительных приборов, оборудования;
возможность расчета методом постоянного или переменного перепада температур;
возможность автоматического проектирования стояков из труб различных диаметров;
подбор и выбор параметров регулировочных и балансировочных клапанов;
расчет систем отопления пола;
возможность диалоговой корректировки результатов расчета с одномоментным пересчетом корректируемых участков системы;
выбор соединительных элементов систем отопления;
возможность расчета сетей теплоснабжения калориферов и зданий;
расчет водяных насосов;
акустическая проверка терморегуляторов;
связь с программой расчета теплопотерь здания;
связь с программой формирования СО;
настройка арматуры по сопротивлению регулируемого участка;
автоматическое дросселирование для увязки сети
минимум вводимой информации (три таблицы "Общие данные", "Топология", "Стояки").

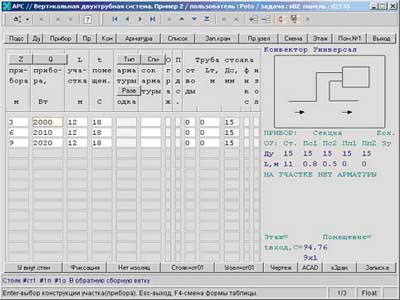

Рис.1

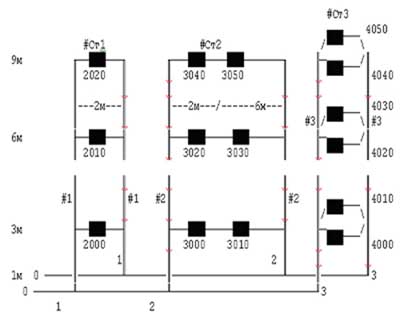

Рис. 2 Однотрубная тупиковая система отопления 3-этажного здания

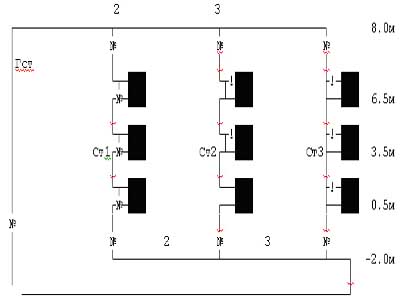

Рис. 3 Однотрубная система отопления с попутным движением воды

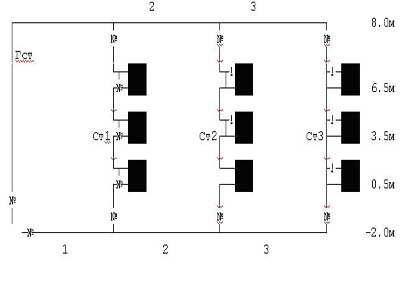

Рис.4 Двухтрубная система
Энергетические расчеты здания:
Теплопотери здания зимой с формированием энергетического паспорта здания
Теплопоступления летом с подсчетом по помещениям и этажам
Все теплотехнические расчеты ограждений
Расчет поступления от солнечной радиации
Подбор оборудования с установкой его в помещениях
Все расчеты выполнены в соответствии СНиП 23-02-2003 "Тепловая защита зданий" и свод правил к нему. СНип 23-01-99 "Строительная климатология"
Расчет вентиляции и аспирации:
круглые, прямоугольные воздуховоды стандартного и нестандартного сечений
приточные и вытяжные системы
гидравлический и акустический расчеты, включающий расчет шума на прилегающей территории
расчет потокораспределения
учёт теплопоступлений в воздуховод от окружающей среды
выбор параметров дроссельных органов (диаметров отверстий диафрагм, степени открытия регулируемых решеток, положения исполнительных органов клапанов, шиберов, заслонок)
подбор и расчет вентиляционного оборудования (вентиляторов, шумоглушителей, фильтров, и прочее)
учет утечек (подсосов) воздуха через неплотности воздуховодов по методике ASHRAE
связь с программой формирования СО
доступ к алгоритмам расчета вентиляционного оборудования и фитингов, выполненных на языке интерпретатора АРС-ПС
минимум вводимой информации (три таблицы "Общие данные", "Участки", "Секции (оборудование и фитинги)".

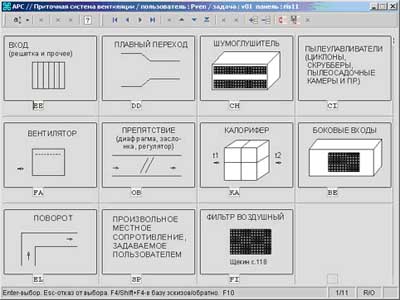

Рис. 5

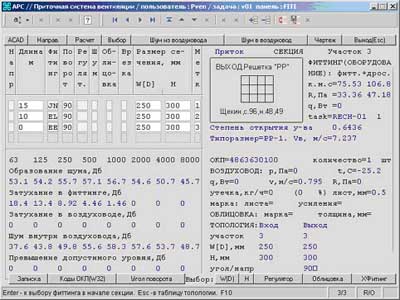

Рис. 6
Расчет водоснабжения (расчет систем внутреннего водопровода зданий):
горячее и холодное водоснабжение
произвольные схемы сетей
возможность расчета от нескольких вводов в здание
автоматически рассчитываются расходы воды, выбираются трубы, счетчики воды, диаметры отверстий дроссельных шайб и прочее оборудование
для холодного водоснабжения расчет режимов максимального водоразбора и пожаротушения
для горячего водоснабжения расчет в режимах максимального водоразбора и без водоразбора (циркуляции)
возможность дросселирования балансировочными клапанами
расчет стяков, связанных полотенцесушителями
расчет водяных насосов
связь с программой формирования СО
вводимая информация — таблицы "Общие данные", "Топология", "Подключения", "Санитарные приборы"

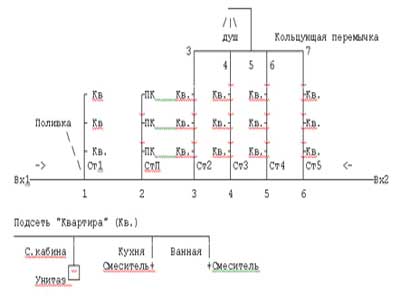

Рис.7 Система холодного водоснабжения здания

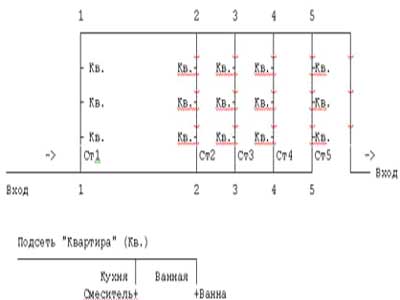

Рис. 8 Система горячего водоснабжения здания
Внутреннее газоснабжение (проектирование систем внутреннего газоснабжения):
расчет расходов газа по СНиП 2.04.08-87
выбор диаметров труб
определение требуемого давления на входе в сеть и располагаемых давлений на входе в каждый элемент системы
выбор запорной арматуры
Формирование спецификаций оборудования (СО):
автоматический подсчет объемов для программ, имеющих связь с программой формирования СО, с возможностью подсчета объемов для нескольких специфицируемых объектов
формирование СО в диалоговом режиме путем выбора спецификаций из нормативной базы данных
корректировка сформированной спецификации
печать сформированной спецификации оборудования в стандартной форме
открытая нормативная база данных, содержащая формы СО
расчеты калориферных установок, приточных камер, воздухонагревателей, утилизаторов, с проверкой на замерзание при работе регулирующего органа
расчет скоростных водонагревателей (пар и вода)
расчет скоростных водонагревателей в составе теплового пункта (пар и вода, все схемы присоединений)
подбор вентилятора
расчет элеватора системы водяного отопления
расчёт воздухообменов и обработка i-d диаграммы
расчёт теплопоступлений через ограждения в теплый период года
расчёт тепловой изоляции по СНиП 2.04, 14-88
расчёт автономного кондиционера
Расчет тепловых сетей.
Режим <ПРОЕКТИРОВАНИЕ>:
автоматический выбор диаметров труб тепловых сетей
гидравлический расчёт тепловой сети с выбором дроссельных устройств
возможность гидравлического расчёта сети от различных источников тепла
тепловые сети могут содержать замкнутые контуры (кольца)
автоматическое построение пьезометров в нескольких режимах эксплуатации
связь с программой формирования СО

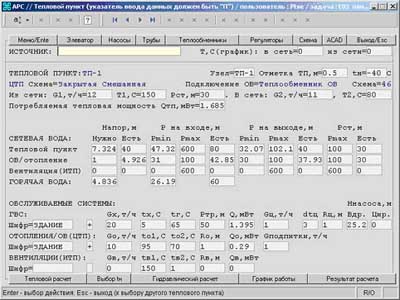

Рис.9
Рис.10
Режим <ЭКСПЛУАТАЦИЯ>:
занесение в базу данных информации о трубопроводах, источниках тепла (ТЭЦ, котельных), насосных станциях, тепловых камерах, потребителей тепла
расчёты элементов тепловых сетей в нескольких режимах эксплуатации
автоматическое определение расходов сетевой воды в разных режимах эксплуатации с учётом установленных регуляторов и дроссельных устройств
автоматическое формирование исходных данных для расчётов
проектирование тепловых пунктов
Расчет трубопроводов (произвольные трубопроводные сети транспортирующие произвольные среды):
гидравлический расчёт сетей, транспортирующих произвольные среды
учёт зависимости плотности и коэффициента кинематической вязкости от давления и температуры
автоматический выбор диаметров труб
количество участков (трубопроводов с местными сопротивлениями и линейными насосными (компрессорными) станциями — неограничено
расчёт насосных (компрессорных) станций
количество участков и колец — неограничено
связь с программой формирования СО
ПАРОПРОВОДЫ/КОНДЕНСАТОПРОВОДЫ
расчет расходов пара
выбор диаметров труб
определение значений давлений на входе в участки сетей и на выходе из них
выбор запорной арматуры
связь с программой формирования СО
На входе сухой или влажный насыщенный водяной пар с давлением от 1.1 до 16 атм.
Сети паропроводов и конденсатопроводов не должны содержать колец.
Расчет конденсатопроводов основан на методике, изложенной в справочнике Николаева по "Тепловые сети", согласно которой в конденсатопроводе движется вода или пароводяная смесь полным сечением трубопровода. Предусмотрена также возможность отклонения от этой методики, в которой учитывается движение теплоносителя самотеком.
Расчёт температурного поля строительной конструкции:
расчёт температурного поля сложной строительной конструкции
стационарные и нестационарные задачи
автоматическая диагностика точки росы
формирование температурного поля в виде числовых значений либо псевдографики
количество конечных элементов не более 32768
АРАМИС (Win-интерфейс) для АРС-ПС версии 9.9 и выше
Обеспечивает стандартный интерфейс к 32-битным модулям АРС-ПС, а также расширяет возможности АРС-ПС в области графической интерпретации данных, документирования результатов расчетов, управления системой и увеличения ее производительности. АРАМИС предназначен для работы в среде Windows версии 95 и выше.
АРАМИС позволяет управлять всеми подсистемами АРС-ПС с помощью "Панели управления APC for Windows», которая предоставляет сервисы параллельного запуска подсистем в отдельных окнах, управления заданиями и подсистемами, информацию о текущем состоянии проектирования каждого задания каждой подсистемы.
АРАМИС полностью совместим с АРС-ПС DOS по форматам данных. Интерфейс не требует какого-либо дополнительного изучения для пользователей, знакомых с АРС-ПС DOS, поскольку организован аналогично DOS версии, но расширен панелями инструментов, контекстными меню, статусными панелями, а также возможностью обмена данными через Clipboard.
Графическая интерпретация данных и Генератор документов
Расширяет возможности АРС-ПС, позволяя использовать в диалогах и в документах графические схемы сетей, узлов и приборов, а также обеспечивая автоматическое формирование выходных документов.
По результатам работы всех подсистем АРС-ПС (включая Спецификации Оборудования) Генератор документов позволяет автоматически формировать готовые к печати документы, содержащие необходимый в текущем контексте набор таблиц и графических изображений. Готовые документы могут быть отредактированы либо в среде Генератора документов, либо сконвертированы в документы MS Word. Документы создаются на основе шаблонов, при этом пользователь может многократно в режиме просмотра выбирать шаблон, по которому будет создан документ. Шаблоны документов содержат всю необходимую информацию как о содержании документа (таблицы, поля, рисунки), так и об оформлении документа (шрифты, типы и толщины линий, цвета, формат и ориентация листа и т.д.). Шаблоны всех документов поставляются в составе оболочки и соответствуют стандартам на техническую документацию. Организации, имеющие специфические требования к оформлению технической документации, могут заказать специальный набор шаблонов.
