СПДС GraphiCS

СПДС GraphiCS — приложение к AutoCAD, AutoCAD Architecture, AutoCAD MEP, предназначенное для оформления рабочих чертежей в строгом соответствии с требованиями СПДС.

  • Приложение СПДС GraphiCS послужит незаменимым инструментом разработки и выпуска проектно-конструкторской документации. Приложение разработано в России и строго соответствует действующим российским нормам, что подтверждено сертификатом соответствия ГОСТ Р.
  • Каждому графическому обозначению ГОСТ сопоставлен объект СПДС GraphiCS: массив осей, выноска, отметка уровня, обозначение разреза и т.д. Интеллектуальность этих объектов позволяет легко получить необходимое графическое представление и задать атрибутивную информацию.
  • Более 30 табличных форм и возможность автоматического формирования спецификаций помогут безошибочно сформировать отчетную часть документации.
  • База стандартных элементов содержит более 3000 параметрических строительных объектов, таких как балки, колонны, ригели, плиты перекрытий, фундаментные блоки, металлопрокат, крепеж и т.п. База открыта для редактирования и пополнения — для выполнения этих операций в СПДС GraphiCS реализован специальный механизм.
  • Работа в СПДС GraphiCS интуитивно понятна — настолько, что времени на освоение программы практически не требуется. Проектировщик может сосредоточиться на решении инженерной задачи, не задумываясь о контроле оформления результатов в электронном виде. Автоматический нормоконтроль параметров объектов обеспечит единый стандарт выпускаемой документации всей организации.

    О приложении СПДС GraphiCS

    Приложение СПДС GraphiCS предоставляет проектировщику возможность автоматизировать отрисовку рутинных и графически насыщенных элементов рабочих чертежей, а также автоматизировать процесс создания спецификаций, ведомостей и таблиц. Производительность труда проектировщика при использовании программы возрастает в несколько раз. Приложение обеспечивает возможности гибкого управления объектами рабочего чертежа, позволяет создать единые рабочие настройки для коллективной работы.

    Элементы оформления рабочих чертежей

    Для удобства оформления проектной документации графическим обозначениям элементов ГОСТ поставлены в соответствие объекты СПДС, которые сосредоточены на одной двухуровневой панели инструментов или ЛЕНТЕ.

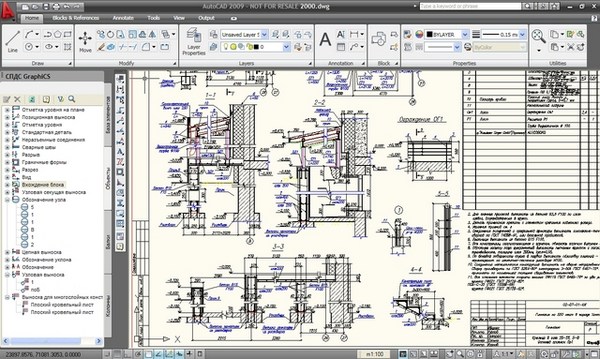

    Главная панель
    Главная панель

    Лента СПДС
    Лента СПДС

    Удобные средства редактирования позволяют пользователю легко менять графическое отображение объекта, соблюдая требования ГОСТ. Все объекты СПДС используют специальный векторный шрифт, соответствующий единой системе конструкторской документации ГОСТ 2.304-81*.

    Инструменты на главной панели сгруппированы по назначению:

    • отрисовка отдельных координационных осей, ортогональных и полярных массивов;
    • выполнение архитектурной части проекта (отрисовка стен, вставка окон, дверей, проемов, установка колонн, формирование ведомости отделки и экспликации помещений);
    • простановка и выравнивание отметок уровня;
    • отрисовка различных типов выносок (позиционная, гребенчатая, многослойная и т.д.) с возможностью задания в тексте выноски специальных символов, таких как металлопрокат, катет сварного шва, уклоны, прописные и строчные буквы греческого алфавита;
    • простановка обозначений видов, разрезов, сечений;
    • указание технических требований и характеристик;
    • отрисовка линейных, криволинейных линий обрывов и разрывов со скрытием части оборванной или разорванной геометрии;
    • отрисовка граничной штриховки, теплоизоляции, гидроизоляции и границы грунта;
    • простановка неразъемных соединений и отрисовка сварных швов различных типов (угловые, стыковые заводские и монтажные);
    • отрисовка готовых форматов и таблиц по ГОСТ с возможностью их редактирования и создания пользовательских форматов и таблиц, конвертация таблиц AutoCAD.

    Утилиты оформления

    В сочетании с элементами оформления чертежа утилиты оформления упрощают работу проектировщика, обеспечивая:
    • создание пользовательской штриховки, позволяющей пополнить стандартный набор образцов для закрашивания области;
    • упорядоченное расположение копий объектов посредством расширенного функционала массивов;
    • раскладку плитки;
    • создание узла в нужном масштабе — с основного изображения посредством копирования фрагмента;
    • задание концевых маркеров (арматурных обозначений и стрелок) на отрезках прямых;
    • указание диапазона распределения;
    • заливку отверстий по секторам с отрисовкой осей;
    • отрисовку осей для симметричных объектов любой сложности;
    • выполнение расчета балки и определение геометрических характеристик любого замкнутого контура.

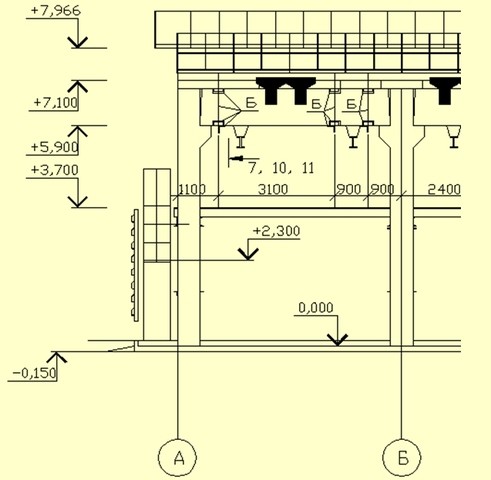

    Пример оформления
    Пример оформления

    Сервисные функции

    СПДС GraphiCS располагает рядом сервисных функций, предоставляющих инструменты для управления поведением объектов:
    • масштабирование;
    • менеджер объектов;
    • настройки СПДС.

    Масштабирование объектов СПДС

    Особенностью чертежей (прежде всего — архитектурно-строительных) является разномасштабное представление фрагментов чертежа. Чтобы упростить оформление, исключить масштабирование изображения конструкции и ее элементов, СПДС GraphiCS использует масштаб элементов оформления чертежа (масштаб символов). Применение масштаба символов позволяет избежать создания множества размерных и текстовых стилей.

    В соответствии со значением масштаба символов элементы оформления СПДС GraphiCS на чертеже автоматически увеличиваются или уменьшаются. Ряд масштабов элементов оформления соответствует регламенту масштабов увеличения/уменьшения изображений на чертеже Единой системы конструкторской документации ГОСТ 2.302−68.

    Изменение масштаба символов затрагивает следующие объекты:

    • текст и размеры AutoCAD в зависимости от пользовательских настроек;
    • объекты оформления СПДС;
    • типы линий AutoCAD.

    В зависимости от пользовательских настроек возможно использование масштаба измерений, который, в отличие от масштаба символов, влияет на величину измерения размеров и отметок уровня. Инструмент предназначен, прежде всего, для специалистов, работающих с масштабированной моделью (генплан, магистральные трубопроводы).

    Пользовательские настройки СПДС GraphiCS

    Высокому уровню организации проектных работ способствует наличие на предприятии стандарта по оформлению проектной документации. Инструмент настройки элементов СПДС GraphiCS позволяет автоматически осуществлять контроль соответствия применяемому на предприятии стандарту, а в его отсутствие — нормам системы проектной документации для строительства.

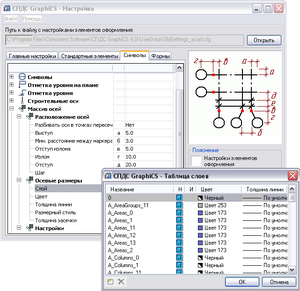

    Настройка объектов
    Настройка объектов

    Гибкость настроек позволяет пользователю управлять многими свойствами объектов СПДС:

    • размещением на заданном слое с управлением свойствами последнего, не прибегая к использованию диспетчера слоев AutoCAD;
    • цветом и толщинами линий, отличных от свойств слоя и ГОСТовских значений;
    • характерными размерами;
    • высотой и стилем текста;
    • специфическими характеристиками объектов.

    Для проектных подразделений с различными специальностями в СПДС GraphiCS предусмотрена возможность применения профилей настроек. Список указанных профилей позволит проектировщикам разных специальностей использовать единообразные имена слоев, отличающиеся лишь префиксом.

    Менеджер объектов

    Для управления параметрическими библиотечными элементами и элементами оформления СПДС предусмотрена инструментальная палитра Менеджер объектов, состоящая из трех закладок:

    • Объекты, где содержатся все объекты СПДС текущего чертежа;
    • База элементов, в которой содержатся библиотечные элементы;
    • Альбомы, где формируется комплект чертежей.

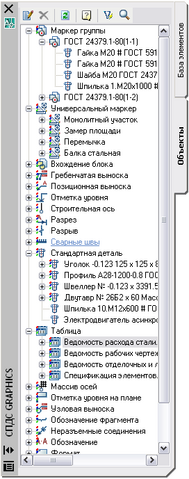

    Менеджер объектов
    Менеджер объектов

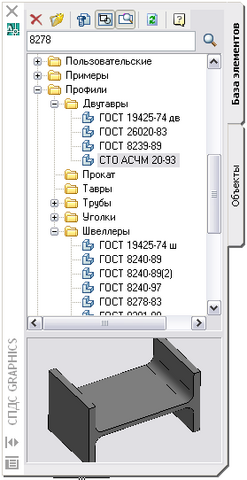

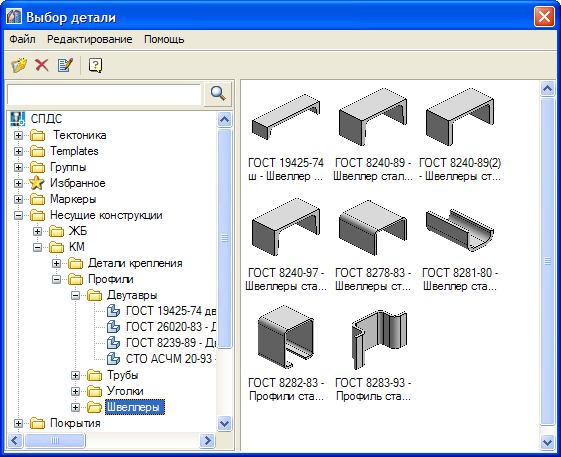

    База элементов
    База элементов

    Менеджер объектов предоставляет проектировщикам следующие возможности:

    • произвольно структурировать в базе имеющиеся и вновь созданные элементы (отобрать минимально необходимые в работе элементы позволит папка Избранное);
    • осуществлять управление параметрическими размерами объекта (если таковые имеются) при вставке объекта из базы элементов в чертеж в чертеж;
    • управлять экранным представлением объекта (изменять отображение объекта в зависимости от проекции, масштаба, исполнения) при вставке его из базы элементов в чертеж;
    • создавать новые библиотеки объектов, импортировать и экспортировать библиотеки или их отдельные структурные части;
    • перед вставкой в чертеж просматривать элемент в окне предварительного просмотра;
    • выбирать из чертежа в структурном «дереве» объекты или группы для дальнейшего редактирования.

    Вкладка Альбомы позволяет организовывать локальные файлы в комплект чертежей с возможностью его передачи на печать. При этом автоматически подбирается масштаб печати, исходя из размера бумаги и формата.

    Стандартная версия программы содержит более 3000 объектов (элементов базы данных) по стандартным элементам строительных конструкций (балки, колонны, ригели, плиты перекрытий, фундаментные блоки, сваи, металлопрокат, крепеж и пр.).

    Возможности СПДС GraphiCS позволяют разграничить для различных пользователей права доступа к просмотру и редактированию объектов базы данных.

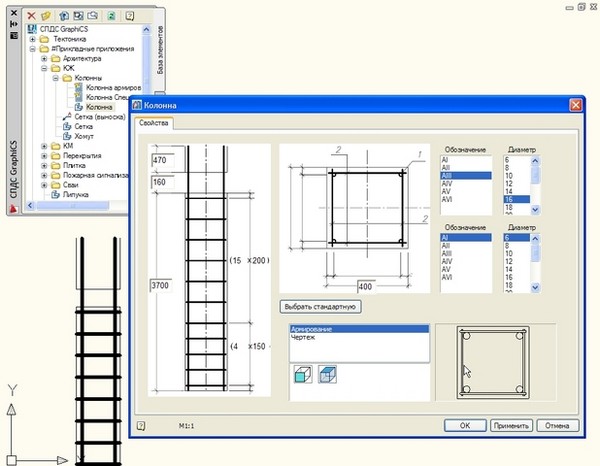

    Параметрическая библиотека элементов

    Возможности элементов оформления объектами СПДС расширяет параметрическая библиотека элементов, состоящая из параметрических двумерных объектов. Пользователь может редактировать и пополнять библиотеку, а также создавать собственные объекты.

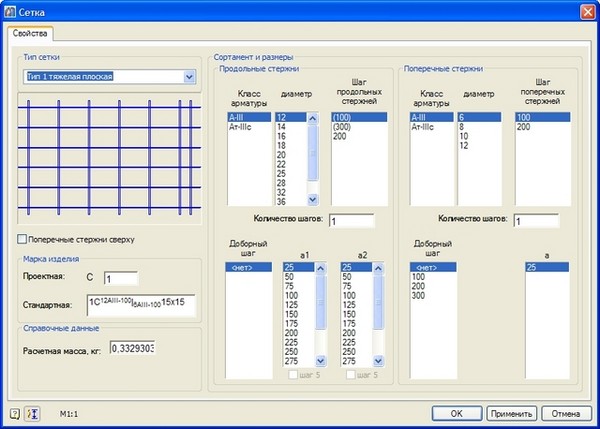

    Параметрическая библиотека элементов
    Параметрическая библиотека элементов

    Возможности работы с библиотечными объектами превосходят возможности инструментария стандартных средств AutoCAD:

    • автоматическое отслеживание проекционных видов;
    • использование таблицы типоразмеров;
    • установка типа экранного отображения в зависимости от значения параметров (например, показ и отключение штриховки);
    • управление степенью детализации;
    • редактирование объектов с помощью параметров, ручек и динамического выбора;
    • автоматическая установка зависимостей между объектами;
    • возможность автоматического формирования спецификаций на основании значений атрибутов объектов.
    • Размещение библиотеки на едином информационном ресурсе обеспечит возможность работы множества пользователей с единой элементной базой.

    Специализированные инструменты

    Специализированные возможности обеспечиваются уникальным набором инструментов, позволяющим создавать пользовательские объекты, управлять их поведением и передавать данные в табличные формы.

    Среди этих инструментов:

    • группа объектов;
    • Мастер объектов, позволяющий создавать пользовательские объекты;
    • универсальный маркер;
    • редактор форм;
    • связь данных чертежа с табличными формами.

    Группа объектов

    Группа объектов СПДС GraphiCS является мощным средством организации и структурирования графических данных в отдельном локальном файле чертежа-документа или в базе данных между разными пользователями.

    Основные особенности:

    • использование объектов СПДС, примитивов и блоков AutoCAD в качестве компонентов группы;
    • сохранение группы в базе данных СПДС GraphiCS с рисунком предварительного просмотра для последующего многократного использования;
    • передача группы в составе файла базы другим пользователям СПДС GraphiCS;
    • использование атрибутов свойств объектов, входящих в группу, или наличие собственных атрибутов;
    • задание значений атрибутов группы с помощью формы ввода данных и/или выбором таблицы значений;
    • сохранение между компонентами группы параметрических и геометрических зависимостей.

    Мастер объектов

    Мастер объектов — простой и удобный параметрический инструмент для создания типовых деталей с набором правил поведения.
    • Удобный инструмент создания стандартных деталей и пользовательских элементов оформления;
    • Средство формализации поведения объектов на чертеже с помощью визуальных средств программирования;
    • Инструмент для разработки и модификации объектов в базы данных СПДС GraphiCS;
    • Инструмент для независимых разработчиков баз данных стандартных изделий.

    Основные особенности:

    • встроенный механизм распознавания пользовательской графики с возможностью указания табличных параметров;
    • редактор скриптов, предназначенный для создания и редактирования описания поведения детали в контексте сборки;
    • импорт табличных данных из внешних файлов;
    • возможность создания «табличных» деталей;
    • Мастера создания скриптов, зависимостей, описания детали;
    • возможность создания нескольких видов и исполнений;
    • редактор форм, позволяющий создавать пользовательские диалоги для стандартных деталей;
    • автоматическое создание контура подавления для перекрытия примитивов AutoCAD и объектов СПДС;
    • автоматическое создание «gripPoint» («ручек» AutoCAD);
    • создание объектов с изменяющейся топологией.

    Эти особенности делают Мастер объектов незаменимым инструментом для независимых разработчиков библиотек интеллектуальных объектов.

    Мастер объектов
    Мастер объектов

    Универсальный маркер

    Универсальный маркер разработан специально для создания связи между произвольным графическим объектом (примитивом) AutoCAD и табличной формой, под которой подразумевается любая спецификация, ведомость, экспликация, созданная инструментом таблицы СПДС GraphiCS.

    Универсальный маркер является транслятором данных из объектов чертежа в таблицу посредством атрибутов маркера. Количество атрибутов не ограничено, их тип и значения задаются пользователем.

    Редактор форм

    Пользовательские формы — удобное и наглядное средство ввода информации. Для создания таких форм реализован редактор, позволяющий работать со следующими объектами СПДС GraphiCS: блоки AutoCAD, универсальные маркеры, группы, таблицы, библиотечные элементы.

    Ввод значений параметров можно осуществлять выбором из списка. Кроме того, используя режим измерений, их можно получить из чертежа (свойство объекта, указанное расстояние, угол, выбранный текст, периметр и площадь, в том числе составная), записной книжки или калькулятора.

    Вставленное в форму изображение может являться эскизом вводимых параметров.

    Связь графических данных и табличных форм

    Таблицы СПДС помимо простого удобства в оформлении позволяют пользователю получить табличные данные из графических объектов чертежа.

    В таблицу СПДС можно транслировать данные следующих графических объектов чертежа:

    • элементов оформления СПДС;
    • универсального маркера;
    • атрибутов блоков AutoCAD;
    • групп СПДС;
    • параметрических элементов.

    Основное преимущество транслирования данных очевидно: изменение свойств графических объектов на чертеже автоматически обновляет данные в таблице. Менеджер объектов, в свою очередь, позволяет сохранять таблицы с привязанными к чертежу данными и в дальнейшем использовать их в других чертежах.

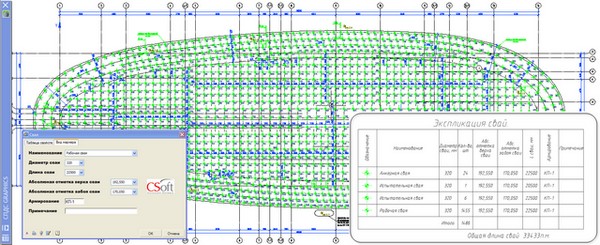

    Связь универсального маркера с таблицей
    Связь универсального маркера с таблицей

    СПДС GraphiCS предоставляет возможности автоматизации ввода данных и управления элементами оформления чертежа с помощью следующих инструментов:

    • Назначение пользовательских форм для различных типов объектов;
    • Использование атрибутов объектов в текстовых полях и выражениях, а также в качестве исходных табличных данных;
    • Редактирование атрибутов блоков AutoCAD с помощью пользовательских форм;
    • Назначение ссылок на объекты.
    Свойства элемента в базе данных
    Свойства элемента в базе данных

    Значения атрибутов, используемые в элементах оформления, являются адаптивно зависимыми с атрибутами исходных объектов. Объекты с пользовательскими атрибутами могут быть сохранены в качестве шаблона, могут применяться другими пользователями.

    Автоматизация нормоконтроля
    • Автоматический нормоконтроль — совокупность технологий обновления чертежа при редактировании его элементов:
    • Автоматический подсчет количества сварных соединений;
    • Автоматическое обновление отметок уровня;
    • Ассоциативная связь символов оформления с пунктами технических требований;
    • Автоматическая нумерация координационных осей и изменение значений размеров между ними;
    • Автоматическое заполнение полей основной надписи;
    • Автоматическое обновление таблиц на основе состава чертежа;
    • Автоматическое обновление ссылок и формул в текстовых полях.
    Автоматический нормоконтроль
    Автоматический нормоконтроль

    Совместная работа в СПДС GraphiCS

    С помощью СПДС GraphiCS можно организовать совместную работу пользователей над документацией.

    Использование общей базы данных MS SQL позволяет разграничивать права доступа к объектам оформления и шаблоны настроек оформления для каждого пользователя.

    Перечень объектов, вид и свойства которых можно унифицировать в рамках предприятия с помощью СПДС Graphics:

    • Шаблоны болтовых и заклепочных соединений;
    • Шаблоны текстовых свойств и история вводимых значений;
    • Шаблоны основных надписей;
    • Шаблоны выносок
    • Шаблоны элементов оформления;
    • Шаблоны таблиц;
    • Группы;
    • Маркеры;
    • Фрагменты чертежей AutoCAD;
    • Блоки AutoCAD с атрибутами и пользовательскими формами;
    • Объекты базы данных СПДС GraphiCS;
    • Номенклатура применяемых стандартных изделий;
    • Текстовые данные записной книжки;
    • Вид элементов оформления;
    • Слои и группы слоев.

    Таким образом, СПДС GraphiCS является приложением, обеспечивающим автоматическое исполнение требований стандартов предприятий и системы проектной документации в строительстве. Инструменты СПДС GraphiCS увеличивают производительность подготовки документации и сокращают сроки проектирования.

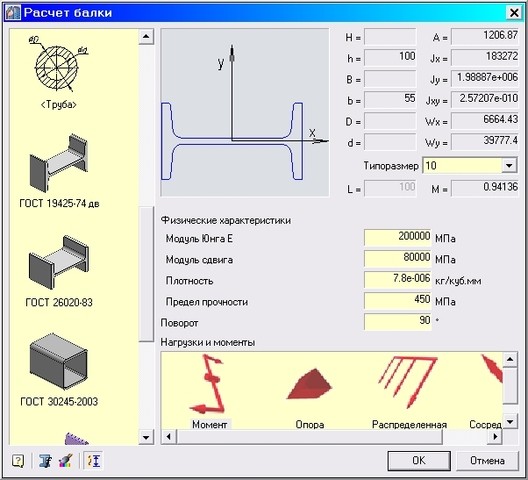

    Расчеты

    Несложные расчеты геометрических характеристик сечения и прочности балок можно проводить средствами СПДС GraphiCS. Реализованы следующие виды расчетов:

    • Статический расчет балки
    • Расчет геометрических характеристик сечения
    • Расчет болтового соединения
    Пример расчета балки
    Пример расчета балки

    СПДС GraphiCS является уникальным приложением для подготовки проектной документации всех разделов проектирования, одновременно представляя собой инструмент стандартизации работ проектировщиков. СПДС GraphiCS увеличит производительность работ любой проектной организации.
