ПС "СТАРТ-ЭКСПРЕСС" предназначено для быстрой оценки компенсирующей способности отдельных участков трубопроводной трассы, проверке их прочности и устойчивости. Подобные задачи конструкторам трубопроводов различного назначения приходится постоянно решать в процессе проектирования.

С помощью StartExpress можно определить:

  • компенсирующую способность поворотов Г-, Z-образной формы и П-образных компенсаторов при прокладке трубопроводов над землей и в подземных каналах;
  • компенсирующую способность поворотов Г-, Z-образной формы и П-образных компенсаторов при бесканальной прокладке трубопроводов в грунте;
  • толщину стенки или предельное давление для труб согласно выбранному нормативному документу;
  • расстояния между промежуточными опорами трубопровода из условий прочности и жесткости;

Расчет поворотов Г-, Z-образной формы и П-образных компенсаторов при прокладке трубопроводов над землей и в подземных каналах осуществляется для участков, расположенных между двумя неподвижными (мертвыми) опорами. При известном расстоянии между неподвижными опорами определяется требуемый вылет для П-образного компенсатора, Z-образного поворота и короткое плечо для Г-образного поворота, исходя из допускаемых компенсационных напряжений. Это избавляет проектировщиков от необходимости пользоваться устаревшими номограммами для Г-, Z- и П-образных участков.

Расчет поворотов Г-, Z-образной формы и П-образных компенсаторов при бесканальной прокладке трубопроводов в грунте позволяет по заданному вылету для П-образного компенсатора или Z-образного поворота и длине короткого плеча Г-образного поворота определить допустимое расстояние между неподвижными опорами, то есть ту длину участка защемленного в грунте трубопровода, которая может быть скомпенсирована при заданном температурном перепаде. Рассматриваются П-образные компенсаторы и повороты Г-, Z-образной формы с произвольными углами. Для тех же трубопроводных участков можно выполнить проверочный расчет – при заданных габаритах определить напряжения, перемещения и нагрузки на неподвижные опоры.

В настоящий момент пользователю доступны два вида элементов:

  • Прямые участки трубопровода. Поверочный расчет и подбор толщины стенки, расчет длины пролетов.
  • Трубные компенсаторы различной конфигурации (Г,Z,П-образные) и расположения (вертикальный и горизонтальный наземной прокладки, подземной канальной прокладки, подземной в грунте). Поверочный расчет и подбор параметров компенсатора.

Нормативные документы, в соответствии с которыми производится расчет:

  • РД 10-249-98 — Трубопроводы пара и горячей воды
  • ГОСТ 55596-2013 — Тепловые сети
  • CJJ/T 81-2013 — Тепловые сети (стандарт КНР)
  • СНИП 2-05.06-85 — Магистральные трубопроводы
  • СП 36.13330.2012 — Магистральные трубопроводы
  • ГОСТ 32388-2013 — Технологические трубопроводы

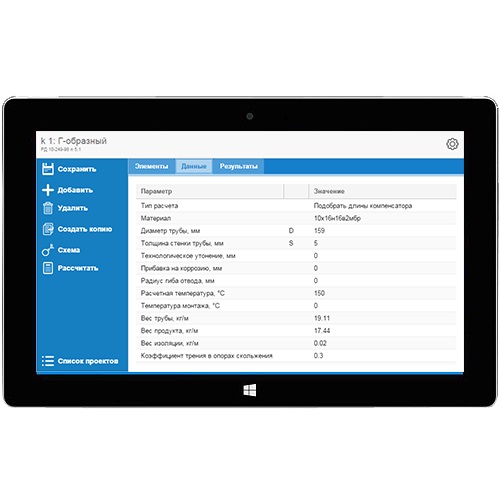

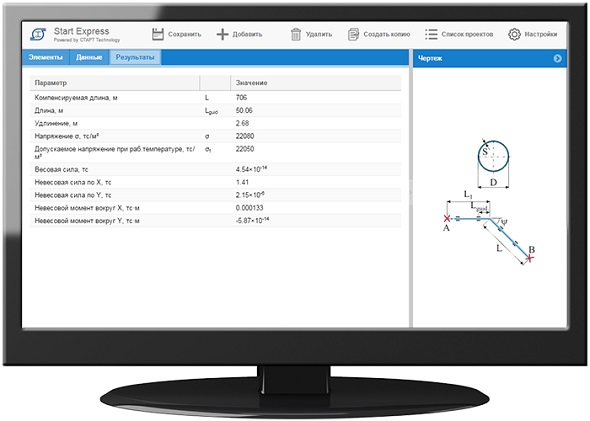

Интерфейс пользователя
Интерфейс пользователя

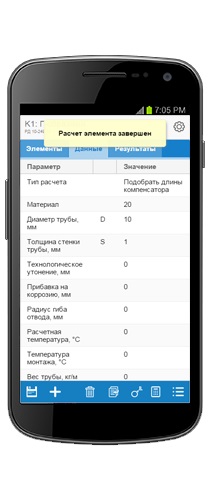

Адаптивный дизайн автоматически учитывает текущие размеры и ориентацию экрана.

Приложение оптимизировано для работы на различных устройствах — от настольного компьютера до смартфона.

Всегда под рукой, всегда последняя версия

Для работы достаточно иметь соединение с Интернет.

Ваши данные и результаты расчетов хранятся на сервере, и вы можете иметь к ним доступ везде, где бы вы ни находились.

Новые версии выходят для всех типов устройств одновременно.

Высокая скорость расчета

Скорость расчета не зависит от производительности вашего устройства.

Все расчеты выполняются на серверах, оснащенных самой последней версией ядра СТАРТ.

Число процессоров, задействованных для расчетов, изменяется динамически в зависимости от нагрузки.
