Трехмерное моделирование отдельных свай и свайных кустов

В 1988 году GeoDelft начал исследование поведения причальных палов по заказу Голландского Министерства гражданских сооружений. В рамках проекта было выяснено множество различных методов расчета горизонтально нагруженных отдельных свай и свайных кустов, каждый из которых имеет свои преимущества и ограничения. Ни один из рассмотренных в проекте методов не удовлетворял всем критериям, установленным Голландским Министерством гражданских сооружений. Поэтому GeoDelft решил создать компьютерную программу, включающую некоторые из этих расчетных моделей. Большим преимуществом такой программы стала бы возможность переключения между методами, используя одни и те же вводимые значения. Дополнительным критерием для такой программы является оптимальное время ее практического использования. В программе MPile учтено моделирование индивидуального поведения сваи и взаимного влияния свай в группе с помощью различных программных модулей.

Программа MPile рассчитывает трехмерное поведение под нагрузкой отдельных свай и свайных кустов, взаимодействующих между собой через свайный ростверк и грунт. Программа MPile предлагает уникальную комбинацию всемирно признанных правил проектирования API (American Petroleum Institute) и специальных моделей взаимодействия грунта. Одним из достоинств программы MPile является возможность простого переключения между различными расчетными моделями после введения всех имеющихся данных. В зависимости от конкретной ситуации пользователь может сделать выбор между быстрым простым расчетом и более сложным, но более точным расчетом.

Некоторые специальные возможности MPile:

  • Расчет всех типов свай, как стандартных, так и специальных, установленных пользователем
  • Секции свай с различными свойствами
  • Опции наклонных свай
  • Жесткое или шарнирное соединение сваи с ростверком
  • Автоматическая генерация пружин в соответствии с API для песчаных и глинистых грунтов при статической или циклической нагрузках
  • Вклад сопротивления на конце сваи (упругий или упруго-пластический)
  • Нагрузка на ростверк в виде моментов, горизонтальных и вертикальных сил, углов поворота и перемещений
  • Эффект добавочной нагрузки
  • Увеличение нагрузки, снятие нагрузки и повторное (циклическое) нагружение
  • Динамическая нагрузка от удара судна (динамическая модель), совмещенная со специальной моделью недренированного поведения песка
  • Модели взаимодействия свай через грунт
  • Графический вывод перемещений, сдвиговых усилий и моментов в плане
  • Графики перемещений и поворотов ростверка от нагрузки

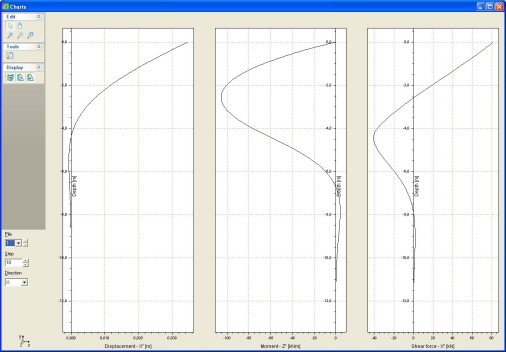

  • Графики внутренних усилий и реакций грунта вдоль свай
  • Автоматическая генерация отчета с таблицами и графиками в формате rtf
  • Возможность экспортировать выводимые данные (например, в Excel)

Модули

Программа MPile поставляется в стандартной комплектации, которая может быть расширена другими модулями, включающими усовершенствованные приложения:
