ПРОГРАММА РАСЧЕТА И ВЫБОРА ПРЕДОХРАНИТЕЛЬНЫХ КЛАПАНОВ

Выбор предохранительных клапанов — ответственная задача, важная для безопасной эксплуатации техногенных объектов повышенной опасности!

Неправильный выбор клапана ведет к серьезным неприятностям. Чтобы этого избежать, необходимо точно знать параметры изготавливаемых клапанов (номенклатура которых постоянно меняется), рассчитывать свойства сбрасываемых продуктов, учитывать гидравлическое сопротивление трубопроводов обвязки.

Наша программа, рекомендованная Ростехнадзором России, поможет Вам сделать это быстро и безошибочно!

В соответствии с ГОСТ 12.2.085-2002 программа:

  • определяет необходимые свойства сбрасываемого продукта (плотность, вязкость, коэффициент адиабаты и другие параметры) по заданному составу – как для однофазных, так и для газожидкостных продуктов;
  • рассчитывает требуемое проходное сечение клапана и его пропускную способность (по ГОСТ 12.2.085-2002 или на основе наиболее универсального на сегодня и рекомендуемого стандартом API 520 метода прямого интегрирования модели равновесного однородного течения (Homogeneous Direct Integration), позволяющего рассчитать различные случаи сброса двухфазной газожидкостной среды, а также вскипания и конденсации продукта в клапане);
  • определяет минимально допустимое условное давление клапана;
  • подбирает марку и количество клапанов из базы данных (а также блоков клапанов с переключающими устройствами); при этом программа предлагает различные варианты установки клапанов;
  • выбирает пружины, варианты исполнения или массу и число грузов;
  • рассчитывает температуры и газосодержания за клапаном с учетом дроссельного эффекта;
  • рассчитывает давления, температуры и газосодержания в седле клапана (в случае критического истечения);
  • осуществляет выбор диаметров примыкающих трубопроводов либо проверку их допустимости, если они были заданы пользователем;
  • проводит гидравлический расчет примыкающих трубопроводов и проверяет допустимость гидравлических потерь;
  • автоматически формирует проектную документацию: экспликацию, спецификацию, а также подробные протоколы расчетов предохранительных клапанов и трубопроводов.

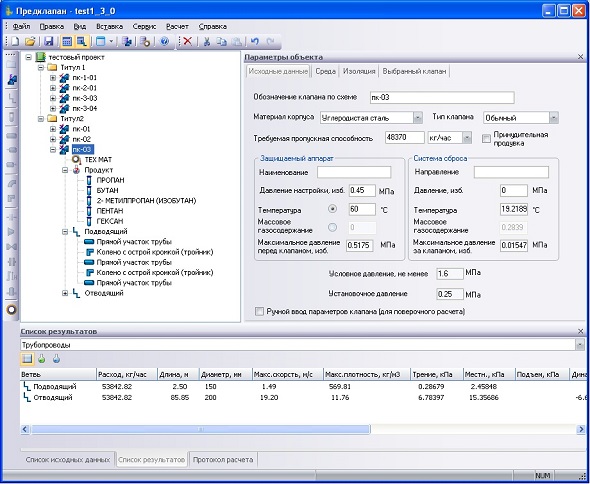

Интерфейс программы «Предклапан»
Интерфейс программы «Предклапан»

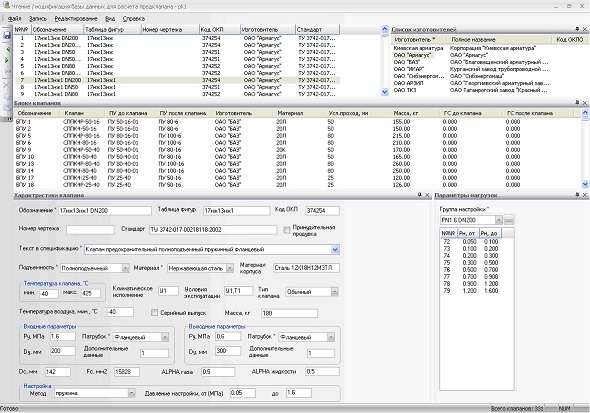

База данных предохранительных клапанов и блоков предохранительных клапанов с переключающими устройствами
База данных предохранительных клапанов и блоков предохранительных клапанов с переключающими устройствами

Программа «Предклапан» включает мощные возможности для автоматического расчета теплофизических свойств сбрасываемого продукта и его фазовых равновесий. Для этого имеются встроенные модули:

  • библиотека СТАРС, предназначенная для расчета теплофизических свойств индивидуальных веществ, нефтяных фракций, их смесей в жидкой и газовой фазах. База данных программы содержит свыше 1600 веществ. СТАРС позволяет автоматически проводить расчет фазового равновесия и проверку агрегатного состояния продукта;
  • модуль WaterSteamPro уточненного расчета теплофизических свойств воды и водяного пара по международной методике IAPWS-IF97, который позволяет повысить точность расчета водо- и паропроводов (рекомендован РАО ЕЭС для использования в энергетике);
  • возможно подключение к программе поставляемой отдельно мощной термодинамической библиотеки Simulis Thermodynamics фирмы ProSim.

Информационная база программы включает предохранительные клапаны и блоки предохранительных устройств наиболее известных российских изготовителей общепромышленной предохранительной арматуры, таких как ОАО «Благовещенский арматурный завод» и ЗАО «Армагус». База регулярно актуализируется разработчиком в соответствии с последними изменениями в номенклатуре заводов-изготовителей и может быть дополнена пользователем.

Для распечатки исходных данных и результатов расчета в программу встроен генератор отчетов, позволяющий как вывести отчеты сразу на печать, так и предварительно просмотреть их, а также сохранить отчеты в файлы разных форматов для их последующего включения в другие документы. Отчеты поставляются с оформлением по стандарту СПДС, пользователи могут дополнительно настроить их формат (например, изменить штамп, добавить эмблему фирмы) с помощью встроенного в программу модуля редактирования шаблонов.

Благодаря продуманной организации диалогового ввода и доступной в любой момент контекстной подсказке освоение программы не требует специального обучения и не занимает много времени. Алгоритм программы детально описан в Руководстве пользователя, которое также содержит и общие методические разъяснения смысла и взаимосвязи основных понятий при расчете и выборе предохранительных клапанов.

Фонд программы регулярно корректируется разработчиком, соответствует последней номенклатуре заводов-изготовителей и открыт для корректировки пользователем. Благодаря продуманной организации диалогового ввода и доступной в любой момент контекстной подсказке освоение программы не требует специального обучения и не занимает много времени.

Программа развивалась в течение многих лет с учетом ее эксплуатации во многих фирмах России и СНГ.

«Предклапан» рекомендован к использованию при проектировании и эксплуатации химических, нефтехимических и нефтеперерабатывающих производств, а также других взрывоопасных объектов. Из письма Госгортехнадзора РФ № АС-04-35/444 от 07.08.2002 г.

Программа работает на Intel-совместимых ПЭВМ в среде Windows XP/Vista/7/8/10.
