ИЗОЛЯЦИЯ

РАСЧЕТ И ВЫБОР ТЕПЛОВОЙ ИЗОЛЯЦИИ ТРУБОПРОВОДОВ И ОБОРУДОВАНИЯ

Расчет тепловой изоляции является одной из самых трудоёмких проектных задач. Современные требования по срокам и выполнению проекта делают расчет изоляции вручную для больших проектов практически невозможным! Даже использование альбомов типовых конструкций не позволяет в полной мере обеспечить требуемую эффективность работы.

Программа, разработанная в НТП Трубопровод, позволяет Вам рассчитать и выбрать тепловую изоляцию, сэкономив до 90% времени, которое Вы обычно тратите на эту задачу. Программа в автоматическом режиме полностью формирует теплоизоляционную конструкцию, рассчитывает и генерирует лист общих данных (ведомость ссылочных и прилагаемых документов), техномонтажную ведомость, ведомость объемов работ (для сметного отдела) и спецификацию по ГОСТ 21.405-93, ГОСТ 21.110-95 и ГОСТ 21.101-97.

Программа рекомендуется для использования в проектно конструкторских бюро и отделах при проектировании и реконструкции магистральных и технологических трубопроводов и теплосетей, оборудования в нефтеперерабатывающей, химической, нефтехимической, газовой, нефтяной, теплоэнергетической и других отраслях промышленности, производящих расчет и выбор тепловой изоляции трубопроводов и оборудования.

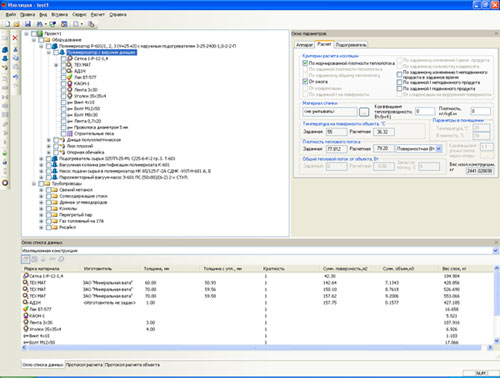

Диалоговое окно программы
Диалоговое окно программы

Задачи, которые решает программа "Изоляция":

  • оптимальный выбор теплоизоляционных конструкций и материалов,
  • расчет минимально необходимой толщины теплоизоляционного слоя (для случая одного или двух материалов в теплоизоляционном слое),
  • подбор типоразмеров изделий,
  • расчет объемов работ и общего количества материалов,
  • выпуск проектной документации.

Программа рассчитывает изоляцию для различных типов объектов:

  • трубопроводов наземной прокладки и проложенных в грунте (канально и бесканально), включая прямые участки, отводы, переходы, арматуру и фланцевые соединения;
  • трубопроводов двухтрубной прокладки (канальной и бесканальной), в том числе теплосетей;
  • различных видов оборудования – как стандартных (насосов, емкостей, теплообменников и др.), так и сложных составных аппаратов, включающих различного вида обечайки, днища, штуцера, люки и фланцевые соединения;
  • учитывается наличие обогревающих спутников и электрообогрева.

Исходными данными для расчета являются: тип и размер изолируемого объекта, его температура и расположение; прочие данные задаются по умолчанию и могут быть изменены пользователем. Геометрические размеры теплоизоляции рассчитываются в зависимости от назначения изоляции, типа изолируемого объекта, его размеров, температуры продукта, параметров окружающей среды, характеристик материала изоляции с учетом его уплотнения.

Программа Изоляция может производить расчет в соответствии со следующими нормативными документами:

  • СНиП 41-03-2003
  • СП 61.13330.2012 (актуализированная редакция СНиП 41-03-2003)
  • СНиП 2.04.14-88
  • НР 34-70-118-87 (Для атомных и тепловых станций)
  • ТКП 45-4.02-91-2009 (нормы республики Беларусь)

После расчета программа позволяет распечатать различные виды выходных документов:

  • лист общих данных;
  • техномонтажная ведомость для строительного подразделения;
  • ведомость объемов работ для сметного отдела;
  • спецификация в отдел материального обеспечения по ГОСТ 21.405-93, ГОСТ 21.110-95 и ГОСТ 21.101-97.

Структура выходной информации имеет открытый формат, и возможно подключения её к имеющейся на предприятии системе документооборота. Оформление документации соответствует СПДС. Вид выходящих документов может быть настроен по вкусу.

Программа имеет собственную базу данных изоляционных материалов. Эта база данных открытая и гибкая по своей структуре – она позволяет просматривать данные по материалам и редактировать их с помощью удобного редактора базы данных. В базу данных включены как основные, так и вспомогательные материалы, а также их свойства, основные производители и производимые ими типоразмеры. Мы открыты к сотрудничеству со всеми производителями материалов (поставляющих качественные и сертифицированные изделия) для пополнения базы данных их материалами.

Вместе с программой поставляются следующие модули:

  • библиотека СТАРС, предназначенная для расчета теплофизических свойств транспортируемых продуктов для тех критериев расчета, при которых они необходимы;
  • модуль "Строительная климатология", на основе данных СНиП 23-01-99 позволяет определить климатические параметры населенного пункта, где находится объект;
  • модуль "Склонятель", который склоняет тексты названий материалов и изолируемых объектов для выходных документов.

Преимущества расчета и выбора изоляции при использования программы:

  • сокращение времени выполнения проекта,
  • повышение точности выбора изоляции, что позволяет экономить материал,
  • возможность проведения нескольких вариантов расчета для выбора наиболее эффективного, поскольку время тратится только на ввод исходных данных.

В программе предусмотрена возможность импорта данных из проектов программы Гидросистема, из системы СУБД-проект, а также из файлов открытого формата. Благодаря продуманной организации интерфейса пользователя и встроенной документации с методическим описанием освоение программы не требует специального обучения и не занимает много времени. Программа работает в среде Windows XP/Vista/7

Программа ИЗОЛЯЦИЯ имеет СЕРТИФИКАТ СООТВЕТСТВИЯ ГОССТРОЯ РФ РОСС RU.СП15.Н00529 № 0896070, подтверждающий соответствие программы стандартам СП 61.13330.2012 (СНиП 41-03-2003) и ГОСТ 21.405-93.

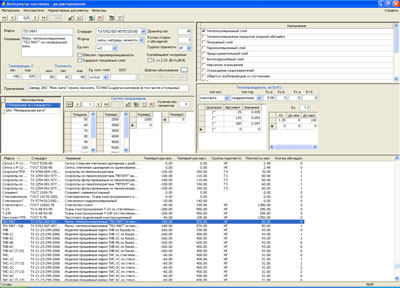

Окно редактора базы данных материалов
Окно редактора базы данных материалов

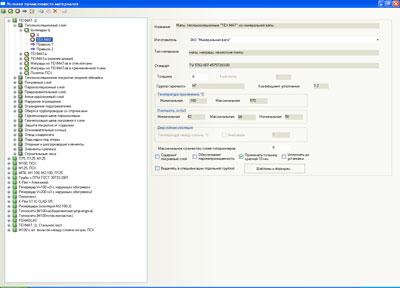

Окно «Условия применимости материалов» для настройки правил выбора материалов
Окно «Условия применимости материалов» для настройки правил выбора материалов

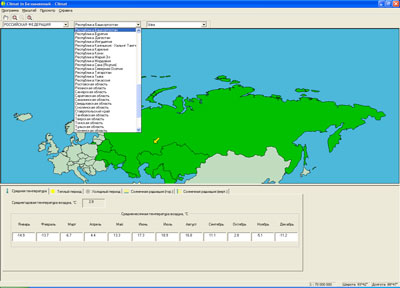

Рабочее окно встроенного модуля «строительная климатология » соответствующего СНиП 23-01-99
Рабочее окно встроенного модуля «строительная климатология » соответствующего СНиП 23-01-99

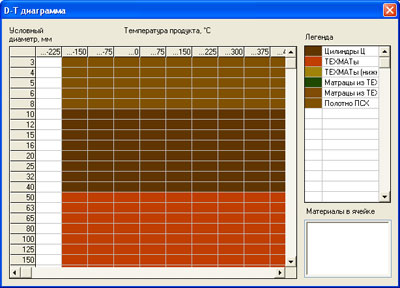

Автоматически сгенерированная диаграмма применимости материалов
Автоматически сгенерированная диаграмма применимости материалов
