Горизонтально направленное бурение Стандартный модуль предназначен для расчетов трубопровода с использованием технологии горизонтально направленного бурения. Некоторые специальные возможности:

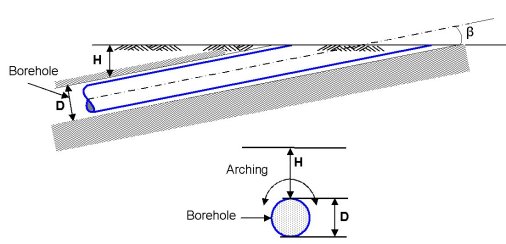

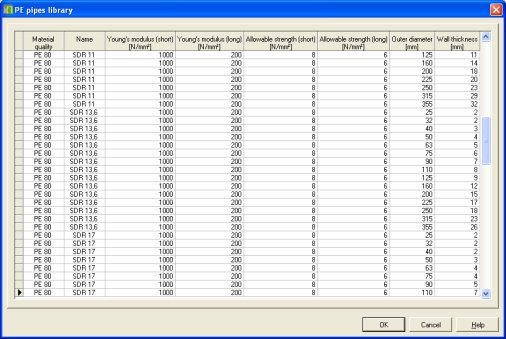

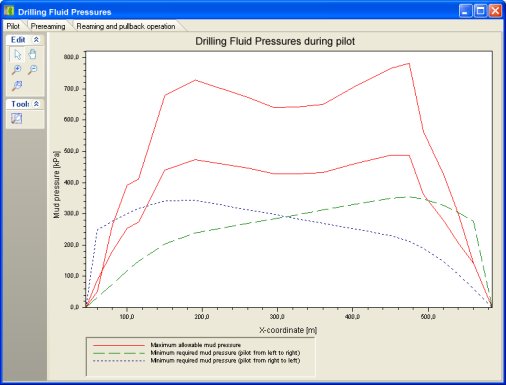

Геометрия и 3D конфигурация трубопровода Графический пользовательский интерфейс позволяет легко и просто вводить слои грунтов. Для расчетов осадки верхние слои грунтов могут быть назначены в виде нагрузки. Трехмерная конфигурация трубопровода может быть введена с помощью простого табличного ввода.Давление буровой жидкости Требуемое минимальное давление буровой жидкости — это давление, необходимое для эффективного потока, способного транспортировать частицы грунта на поверхность. Верхний предел максимально допустимого давления буровой жидкости определяет давление, при котором может возникнуть выпор (разрушение). Нижний предел означает давление, при котором вокруг скважины возникают трещины. Минимальное и максимальное давления зависят от глубины и свойств грунта. Поэтому давление буровой жидкости может быть рассчитано вдоль всей скважины и представлено на графике. Давление буровой жидкости рассчитывается для всех этапов установки (направление, расширение и затягивание). Материалы трубопровода Программа MDrill может работать с трубопроводами, сделанными из разных материалов. Доступна база данных для стальных и полиэтиленовых материалов. База данных позволяет быстро проводить повторный расчет при изменении материалов и размеров. Арочный эффект Программа MDrill прикладывает сниженную естественную нагрузку от грунта для учета арочного эффекта. Степень снижения зависит от глубины залегания, диаметра трубопровода и свойств грунта. Расчет силы затягивания Программа MDrill рассчитывает силу необходимую для затягивания трубопровода в расширенную скважину. Сила определяется проверкой на всплытие и анализом совместной работой трубы с грунтом в изгибах линии бурения. Расчет напряжений в трубопроводе Для расчетов напряжений в трубопроводе используются механические свойства грунта. Стандартные расчеты напряжений в программе MDrill основаны на ограниченном наборе параметров. Для более совершенного расчета напряжений используется расширенный набор параметров для программы SCIA Pipeline.Отчет по стандартным расчетам трубопровода Программа MDrill рассчитывает напряжения в трубопроводе на этапах прокладки как в осевом, так и поперечном направлениях. В полном отчете предоставляется проверка напряжений для каждого использованного материала трубопровода. Расчетные напряжения сравниваются с критериями в Голландских нормах по трубопроводам (NEN 3650).Отчет по напряжениям в трубопроводе содержит:

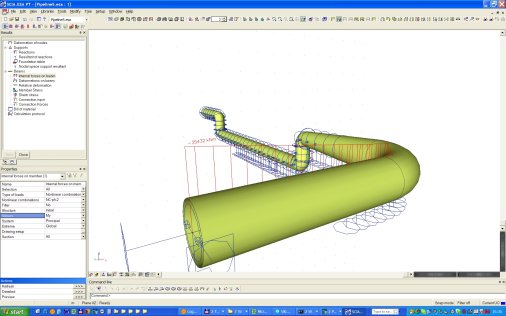

Улучшенные расчеты напряжений в трубопроводе Для улучшенных расчетов предлагается программа SCIA Pipeline. В программе SCIA Pipeline есть опции для моделирования конструкции и учета точного распределения напряжений. Для выполнения этих расчетов необходимы точные механические характеристики грунтов, которые заменяются MDrill. Программа SCIA Pipeline способна импортировать файлы программы MDrill. Механические параметры грунта Программа SCIA Pipeline использует улучшенный набор механических параметров грунта, предоставляемых программой MDrill. Создается полная пружинная модель вокруг трубопровода для последующих расчетов в программе SCIA Pipeline. Механические параметры грунта, предоставляемые программой MDrill:

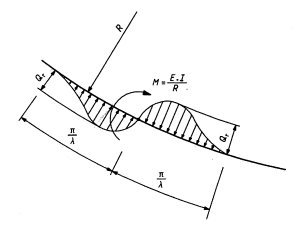

Улучшенные расчеты перемещений Вертикальное перемещение грунта под трубопроводом, возникающее после установки, является важным фактором при оценке напряжений в трубопроводе. Осадки трубопровода могут быть введены вручную, если они имеются в распоряжении. Для более точных расчетов осадок программа MDrill может использовать программу MSettel без какого-либо дополнительного ввода. Ввод осадок требуется только в случае, когда необходимы дальнейшие расчеты в программе SCIA Pipeline. | |||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||
