Новые возможности Платон 5.0

• Добавлен прочностной расчет конструкции с возможностью задания ветровых, снеговых, гидростатических нагрузок, а также учета собственного веса.
• Подбор арматуры для плоских и стержневых конструкций с возможностью получения арматуры для любого сечения.
• Определение требуемой арматуры и проверка прочности сечения для ж/б элементов.
• Подбор сечений по напряжениям для стальных конструкций.
• Проверка прочности и устойчивости для элементов стальных конструкций

На экране пользователь в реальном масштабе может увидеть трехмерную модель конструкции с применением текстуры материалов. Удобный графический интерфейс для возможности копирования, перемещения, поворота отдельных частей конструкции. Всё это позволяет задавать сложные конструкции легко и быстро.

При задании конструкции вам поможет инструмент "плоскость отсечения" — пользователь может скрыть часть конструкции для редактирования её невидимых частей.

Также разработан новый инструмент формирования отчета. В отчет добавляется не вся конструкция, а интересующий пользователя элемент либо элементы. Используя функцию предварительного просмотра, можно выбрать дополнительные изображения для добавления в отчет, а также удалить ранее добавленные. Например, выбрать диаграммы расчетов напряжений/деформаций/полей армирования.

Расчет программы происходит на основе Метода Конечных Элементов. При этом заложено автоматическое построение конечно-элементной сетки. Использование автоматического генератора сетки на базе алгоритма триангуляции DELONE позволяет получить качественную сетку без участия пользователя. Это полностью избавляет от трудности редактирования узлов.

Для надземных конструкций используется возможность задавать загружения (набор нагрузок).

При моделирвовании подпорных стен и шпунтов учитывается односторонняя работа грунта.

Пример расчета 1.

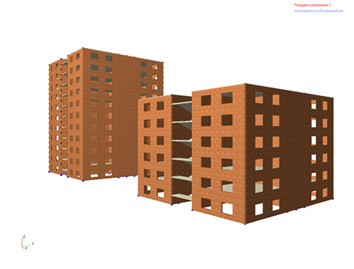

Совместный расчет 2-х рядом стоящих зданий и грунта.

Создание расчетной схемы (надземные конструкции)

При создании данной схемы расчета был задан один этаж. Точки задаются по координатам. Плоские и стержневые элементы — обводом точек с помощью "мыши". Остальные этажи были смоделированы при помощи инструмента "копирование".

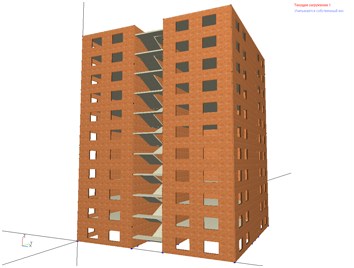

Кроме того, общий вид изображается с текстурами, соответствующими выбранному материалу.

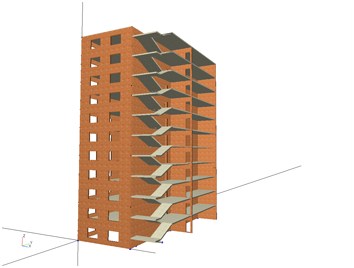

Для облегчения задания и внесения изменений конструкции создан инструмент "плоскости отсечения". Данный инструмент скрывает все объекты в полупространстве с одной стороны от плоскости.

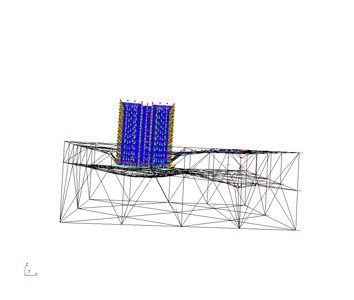

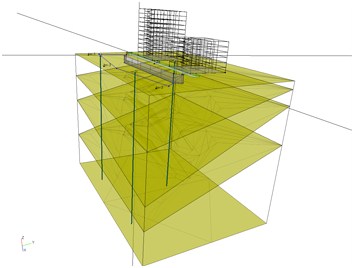

Грунт задается с помощью геологических скважин и геодезических отметок. Далее автоматически генерируется конечноэлементная сетка, и запускается расчет.

Результаты расчета.

После расчета можно оценить деформации грунта и конструкций (вид спереди, вид слева).

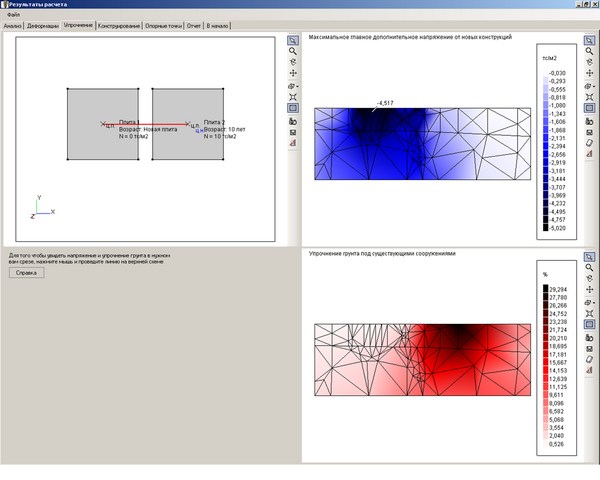

Также можно проанализировать картину временного упрочнения для произвольного среза грунта. Упрочнение появляется, когда в схеме присутствуют здания, уже построенные. Параметры закона упрочнения можно изменять.

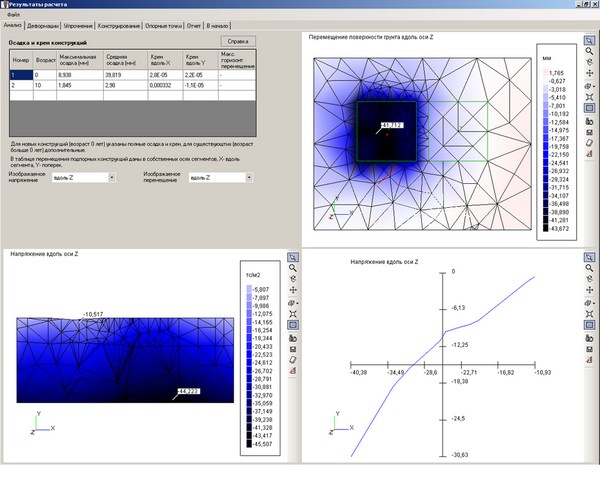

Результаты расчета программы Платон 5.0. позволяют получить напряжения в грунте. (красная полоска на плане — направление среза, красная точка — точка, для которой строится график). Осадка и крен — для фундаментных и подземных конструкций.

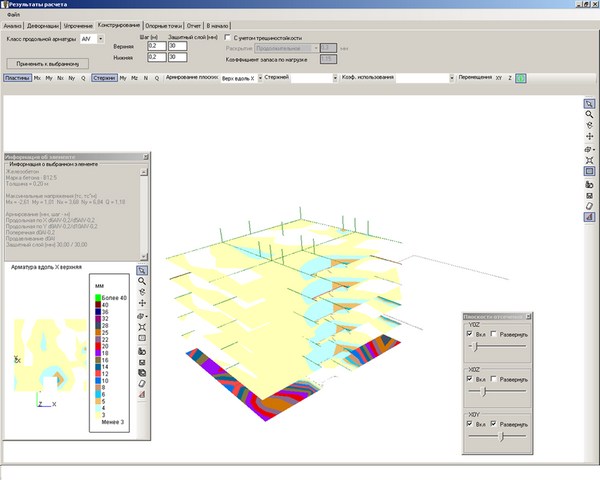

Можно рассмотреть поля армирования. Есть инструмент подбора арматуры ж/б конструкций (и плоских, и стержневых).
