K3-Коттедж

Что нового в К3-Коттедж версии 6.4:

1. Добавлены новые отчеты.

2. Добавлены новые типы сечения досок.

3. Усовершенствована работа с балками, досками, крышами, нагелями и шпильками.

4. Доработаны уже существующие команды и исправлены обнаруженные недочеты.

5. Программа адаптирована к новым операционным системам Windows Vista и Windows 7.

Сравнительная таблица комплектов К3-Коттедж

Что нового в К3-Коттедж версии 6.3

О программе К3-Коттедж

  • Программа разработана специально для тех, кто строит дома из оцилиндрованного бревна и профилированного бруса, при этом учитывался опыт более 50 предприятий
  • Программа создана на русском языке, нет языкового барьера
  • Легко осваивается даже теми, кто с компьютером знаком недавно.
  • Исключается возможность ошибки при передаче информации на производство
  • Сокращаются временные и трудовые затраты на подготовку конструкторско-технологической документации;
  • При внесении изменений в проект вам не придется заново переделывать рабочую документацию – она будет автоматически отредактирована программой в течение нескольких минут.

«K3-Коттедж» — это комплекс компьютерных программ для проектировщиков и производителей домов из оцилиндрованного бревна и профилированного бруса. «К3-Коттедж» позволяет ускорить выпуск проектных решений и повысить качество подготовки производственных заданий по изготовлению домов из оцилиндрованных бревен и профилированного бруса на базе компьютерных технологий.

Комплекс «К3-Коттедж» обеспечивает:
  • снижение затрат на разработку проектно-конструкторской и технологической документации;
  • значительное ускорение разработки новых проектов и выпуска конструкторско-технологической документации;
  • высокое качество оформления документации;
  • повышение эффективности труда за счет коллективной работы в единой информационной среде;
  • рост квалификации персонала предприятия и его готовности к дальнейшим инновациям.

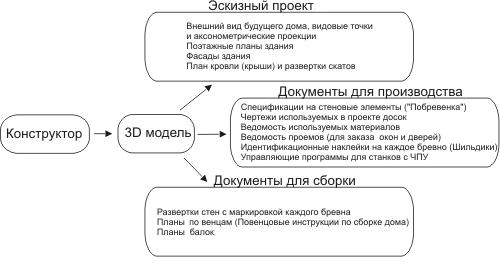

Работа системы основана на принципе «От компьютерной модели к полному комплекту документов». Конструктору необходимо только создать модель будущего изделия, а все чертежи, спецификации, управляющие программы для ЧПУ программный комплекс «К3-Коттедж» подготовит в автоматическом режиме. Автоматическое получение всего документов исключает возникновение ошибок, связанных с «человеческим фактором». Программный комплекс «K3-Коттедж» рекомендуется для использования в проектных организациях и предприятиях, специализирующихся на производстве и монтаже домов из оцилиндрованных бревен и профилированного бруса.

Назначение и принцип работы программного комплекса К3-Коттедж

Комплекс «К3-Коттедж» предназначен для разработки архитектурно-строительной и производственной документации, необходимой при изготовлении и сборке домов из оцилиндрованного бревна или профилированного бруса.

Программа отвечает всем требованиям стандарта деревянного домостроения. Она «говорит» на языке, понятном каждому домостроителю. Проектировщик создает трехмерную модель деревянного дома со всеми его конструктивными и технологическими особенностями. Затем программа, заранее настроенная под требования конкретного предприятия, автоматически выдает все необходимые производственные и сборочные документы. Одновременно, программа дает возможность рассчитать расход материалов, а также оптимизировать их использование.

Документы, создаваемые комплексом «К3-Коттедж»:

1. Эскизный проект, дающий полное представление о том, что должно получиться в процессе строительства:

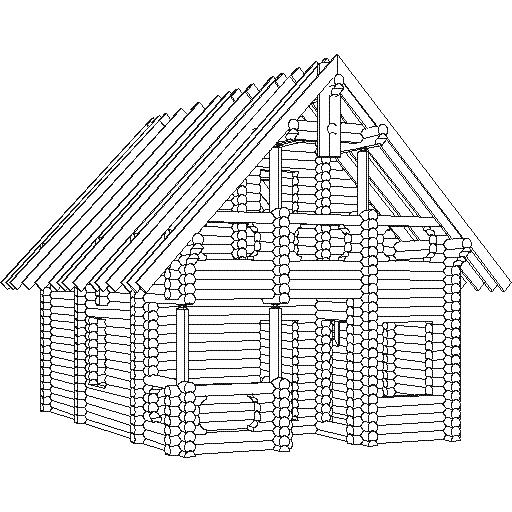

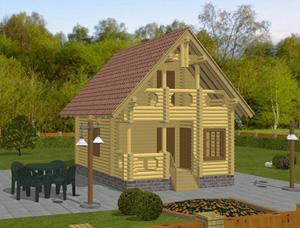

  • Внешний вид будущего дома, видовые точки, аксонометрические и перспективные проекции

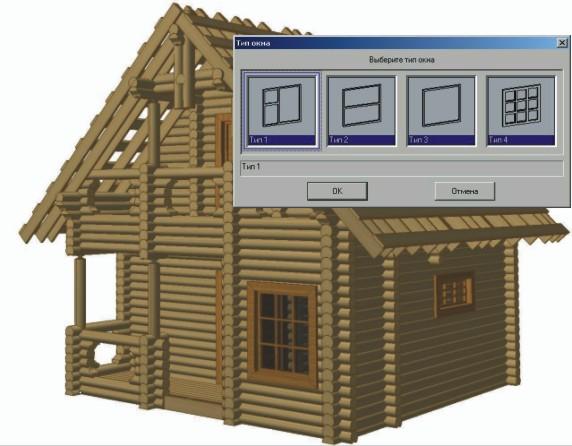

    В арсенале К3-Коттедж — балки перекрытий, пола и потолка, столбы, консоли, фигурные проемы, лестницы, террасы. При создании всех деталей конструкции дома сразу же закладывается необходимая технологическая информация, связанная с особенностями изготовления каждого элемента (пазы, подрезы, компенсаторы и т. д.). Модель дома создается с учетом характеристик стройматериалов, применяемых на вашем производстве. Все построения происходят в пространстве и отображаются одновременно на всех видах. Это дает проектировщику дополнительную наглядность.

  • Поэтажные планы здания

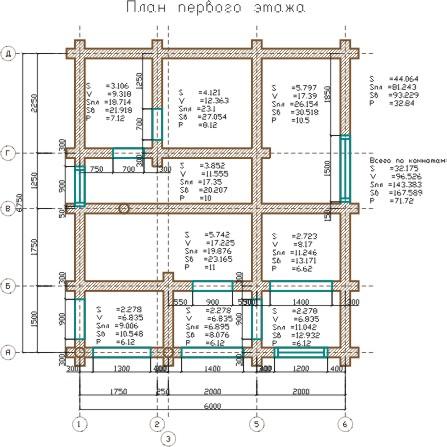

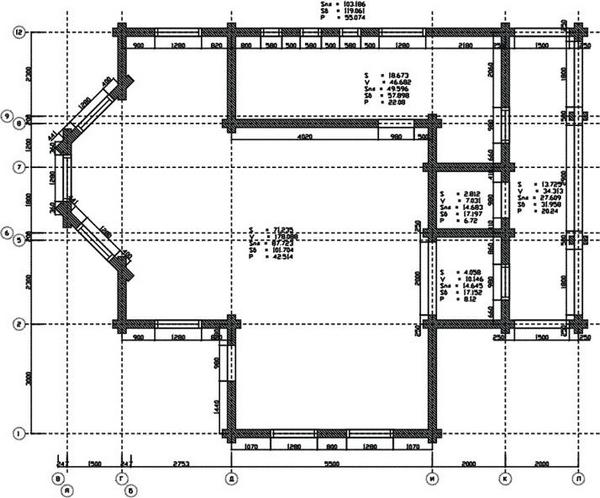

    На плане этажа отображаются оси стен и расстояния между ними. Автоматически выделяются отдельные помещения и для каждого из них могут быть подсчитаны площадь пола, площадь плоской и видимой части стен, объем и периметр. Площади стен считаются с учетом проемов под окна и двери. На плане могут быть проставлены размеры и габариты проемов под окона и двери.

  • План кровли

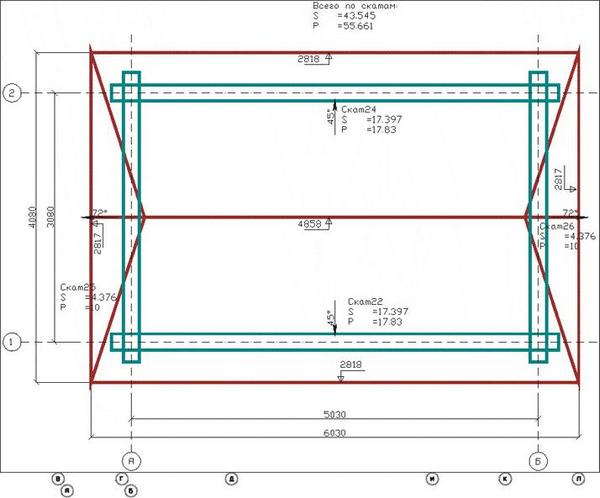

    На плане кровли отображаются оси стен и расстояния между ними, контуры скатов и высотные отметки. Для каждого ската могут быть указаны направление и угол наклона, подсчитаны его площадь и периметр.

  • Презентационные материалы

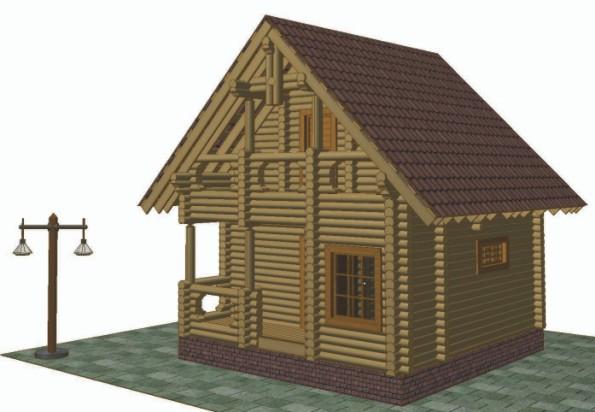

    Макет может быть выполнен на фоне ландшафта местности. К3-Коттедж «раскрасит» вашу модель в натуральные цвета, позволит рассмотреть ее со всех сторон и предоставит уникальную возможность «прогуляться» по будущему дому. Построение фотореалистичной картинки в последней версии программы ускорено в 5-10 раз. Изображение можно вывести на печать.
2. Рабочий проект на деревянные конструкции (документы для производства):

  • Спецификации на стеновые элементы (с чертежом и маркировкой каждого бревна, со всеми технологическими элементами: венцовыми пазами, отверстиями под нагели и шпильки, пропилами под окна, подрезками торцов и т.д.)

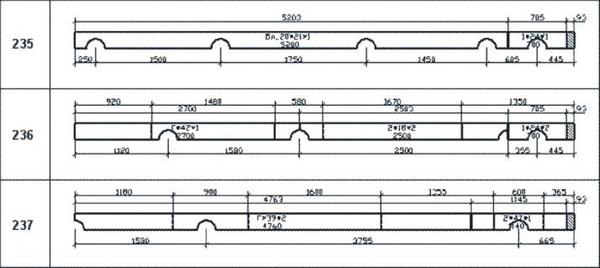

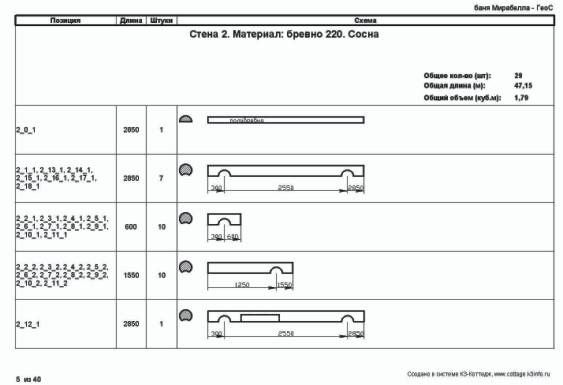

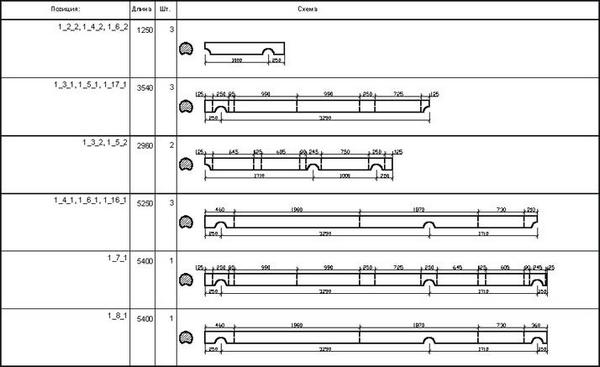

    Спецификация стеновых элементов (таблица бревен) является основным производственным документом. В этой таблице для каждого бревна дается подробный деталировочный чертеж с отображением всех необходимых размеров. Бревна группируются по стенам, по венцам или по длине, причем одинаковые могут быть объединены в одну строку таблицы. Спецификацию стеновых элементов дополняет таблица торцов и пазов.

  • Карты раскроя бревен

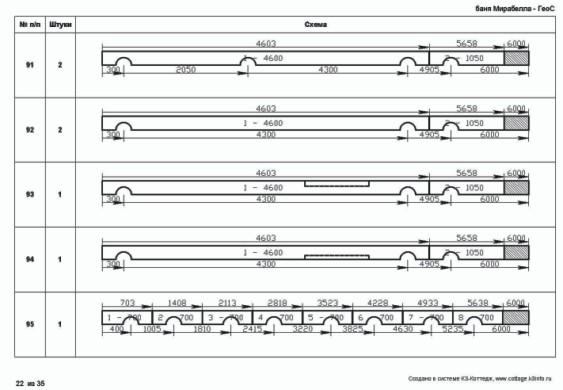

    На раскройных картах показано, как разложить бревна проекта на заготовках заданной длины так, чтобы стоимость и все отходы потраченного материала были сведены к минимуму. Выкройки содержат подробные чертежи бревен (с уникальными именами, длинами, пазами, нагелями, шпильками, маркировкой торцов, шкалой распилов и т.д.), а также остатки от раскроя. Те бревна, у которых на торцах есть открытые получашки, по возможности располагаются так, чтобы получашки образовывали полный паз. Бревна группируются по материалу. Для каждого материала подсчитываются объем заготовок и отход. Раскройные карты дополняют таблицы Общий расход материалов и Наклейки на деловые остатки.

  • Чертежи досок

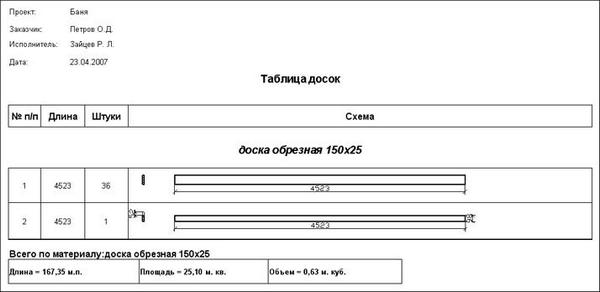

    Отчет Таблица досок содержит чертежи досок и их сечений, а также номера досок, их длины и количество. Доски группируются по материалам и групповым именам, причем одинаковые могут быть объединены в одну строку таблицы. Для каждого материала подсчитываются общая длина, площадь и объем.

  • Ведомость материалов

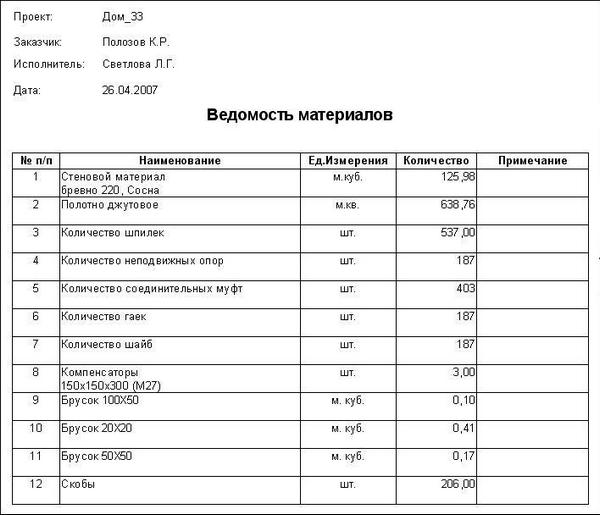

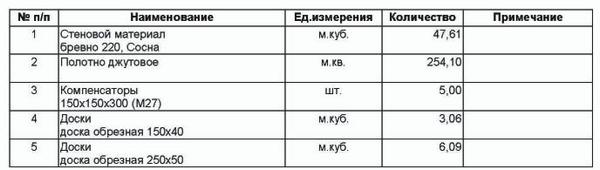

    В ведомости материалов собрана вся информация по расходу бревен или бруса, уплотнителя, конструктивных элементов и других материалов, необходимых для изготовления и сборки спроектированного дома. Отчет Ведомость материалов представляет собой таблицу, содержащую список материалов, используемых в проекте, их количество и стоимость.

  • Таблица проемов (для заказа или изготовления окон и дверей)

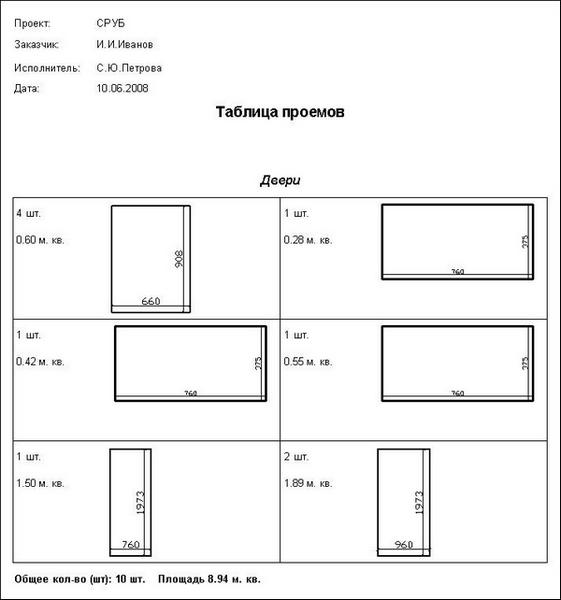

    Отчет Таблица проемов содержит чертежи проемов проекта с проставленными на них габаритами и именами. Проемы группируются по типу: Оконные проемы и Дверные проемы. Одинаковые проемы могут быть объединены в одну ячейку таблицы. Для каждого типа подсчитываются площадь одного проема, количество, а также общая площадь.

  • Идентификационные наклейки на каждое бревно (Шильдики)

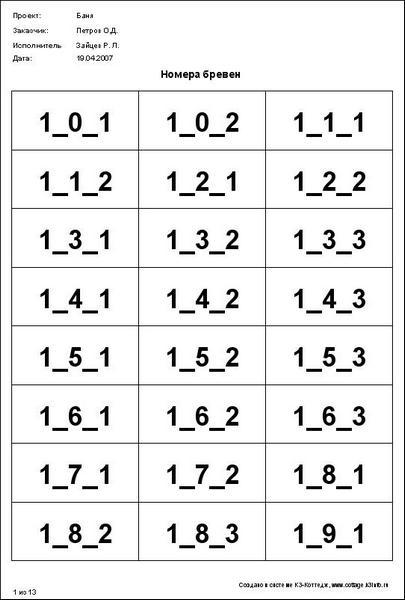

    Отчет Шильдики — это таблица номеров бревен. Распечатанная на самоклеющейся бумаге, она может быть использована для маркировки бревен или бруса в процессе изготовления и сборки.

  • Управляющие программы для станков с ЧПУ

    Совместимость «К3-Коттедж» с производственным оборудованием позволяет передавать данные на станки с ЧПУ (Schmidler, Makron, Stromab, Krusi). Это экономит время и усилия конструктора, тем самым сокращая сроки окупаемости вложений в дорогостоящее оборудование.
3. Документы, необходимые при сборке дома:
  • Развертки стен с маркировкой каждого бревна (Сборочные карты стен дома)

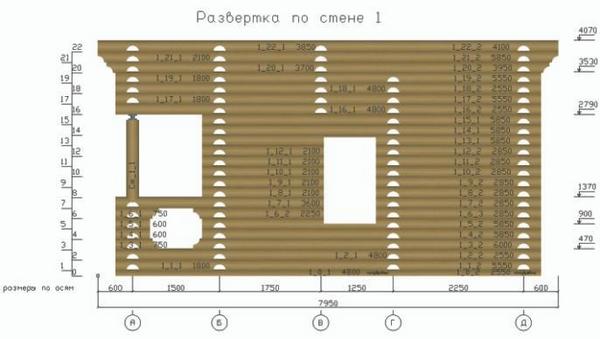

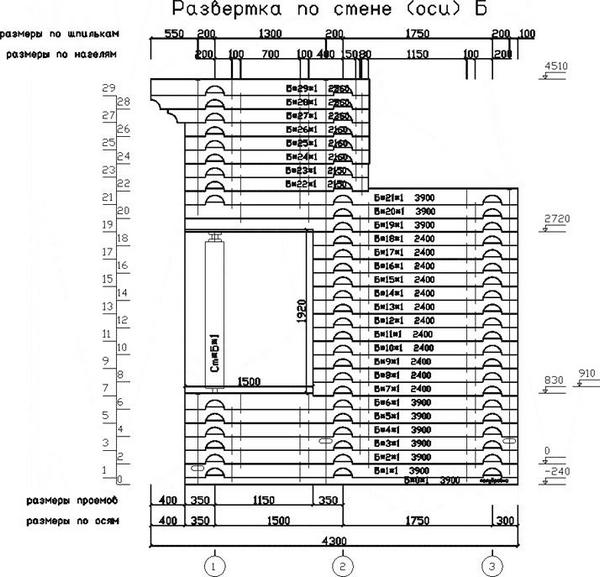

    Развертки стен служат контрольным документом и при изготовлении бревен, и непосредственно при сборке дома. На развертке каждой стены отображаются строительные оси примыкающих к ней стен; проставляются шкала рядов, имена и длины бревен, высотные отметки проемов, столбов и балок, а также цепочки необходимых размеров. У проемов могут быть указаны имена и габариты.

  • Планы по венцам (Повенцовые инструкции по сборке дома)

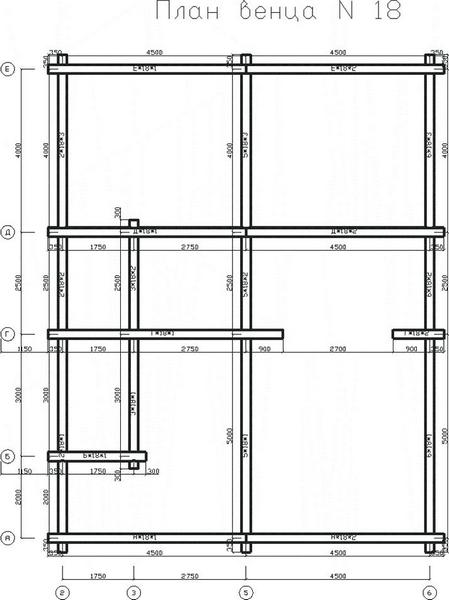

    Планы по венцам — важный сборочный документ. Он позволяет проконтролировать очередность укладывания рядов и бревен проекта. На Плане каждого венцам проставляются:
    • имена стен;
    • оси стен и расстояния между ними;
    • выпуски стен;
    • уникальные номера бревен;
    • расстояния между бревнами, расположенными в одном ряду имена стен.

  • Планы балок

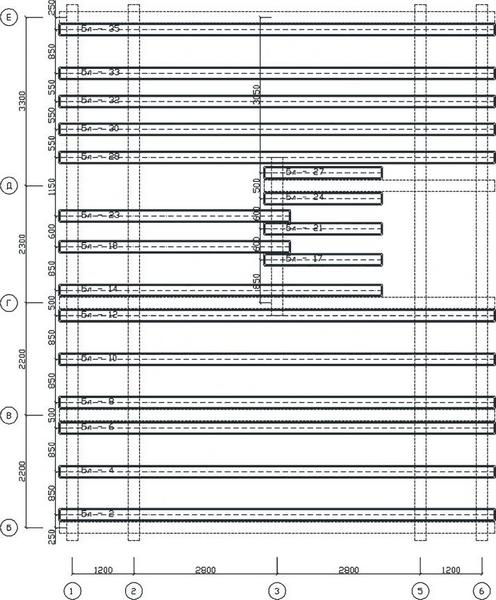

    На плане балок отображаются оси и контуры стен, оси и контуры балок; проставляются расстояния между осями стен, осями каждой группы балок и расстояние от крайней балки до ближайшей стены; указываются имена стен и балок.

Состав комплекса К3-Коттедж:

Комплекс «К3-Коттедж» имеет модульную структуру, позволяющую отдельно комплектовать каждое рабочее место в зависимости от его назначения.

Состав комплекса:

  • Геометрический пространственный 3D-редактор — модуль К3 — геометрическое ядро комплекса;
  • Модуль Фото — создание фотореалистического изображения;
  • Модуль Сруб — модуль создания 3D-модели дома;
  • Модуль Крыша — модуль создания скатов и несущей конструкции крыши;
  • Модуль Импорт из ArchiCad — модуль импорта данных из системы архитектурного моделирования ArchiCad;
  • Модуль ЧПУ – модуль передачи данных в деревообрабатывающие центры с числовым программным управлением. В настоящий момент реализованы модули передачи данных со станками Krusi, Stromab AutoBlox, Makron, Shmidler.
1. Геометрический пространственный редактор К3.

Данный модуль является основой комплекса К3-Коттедж. Он предназначен для создания, хранения и поддержки трехмерной модели. По своей сути К3 – это полнокровная система геометрического, трехмерного, твердотельного моделирования, способная решать задачи различных отраслей машиностроения. Система К3 в качестве стандартных базовых элементов, из которых создаются модели, использует набор линейных и твердотельных объектов. Все объекты располагаются в трехмерном пространстве. В число линейных объектов входят точка, отрезок, дуга, окружность, сплайн и контур. При построении базовых линейных элементов не существует ограничений таких, как необходимость располагать точки контуров в одной плоскости. К твердотельным базовым элементам относятся: параллелепипед, цилиндр, конус, сфера, тор, призма, пирамида, эллипсоид и шаровой пояс.

Для построения сложных моделей применяются формообразующие, булевы и другие операции системы. Одним из мощных и удобных способов строить сложные пространственные объекты является использование формообразующих операций над базовыми элементами. Например, создание тел вращения, выдавливания, винтовых поверхностей, натяжение поверхности на произвольные неплоские сечения, движением образующей по направляющей, кусок Кунса, линейчатые поверхности и сшивка поверхностей в единое целое. Наряду с использованием формообразующих операций при создании тел сложной формы, в системе используются команды выполнения булевых операций над трехмерными объектами. Над любыми трехмерными объектами можно выполнить операции:

  • объединение объектов;
  • вычитание объектов;
  • пересечение объектов.

В системе K3 можно получить целый ряд механических характеристик выполнением одной команды и указанием исследуемого объекта или группы объектов. К таким характеристикам относятся вычисление объема, площади поверхности, массы, веса, моментов инерции и т.д. Внешний вид модели не является единственной характеристикой, дающей полное представление о предмете. С конкретными вещами, как правило, связано большое количество информации, не относящейся к геометрическим характеристикам. Например, цена, идентификационный номер детали, дата изготовления. Для всей полноты представления модели как объекта реального мира система дает возможность присваивать объектам негеометрическую информацию. Информация представляется в виде атрибутов – числами, текстами. Пользователь сам определяет количество необходимых атрибутов, присваивает им имена и тип. Созданный атрибут в дальнейшем может быть присвоен и отредактирован. Система К3 обеспечивает передачу информации, связанной с объектом, в различные базы данных через ADO интерфейс. Это свойство позволяет легко получить, например, спецификацию на оборудование, расставленное в помещении. K3 не замыкается на собственном способе хранения данных. Развитая подсистема импорта/экспорта данных дает возможность обмениваться геометрической информацией с другими широко используемыми системами. В число файловых форматов входят такие форматы хранения данных, как DXF, FRG, HPGL, STL.

2. «Модуль Крыша»

Предназначен для построения крыши произвольной сложности

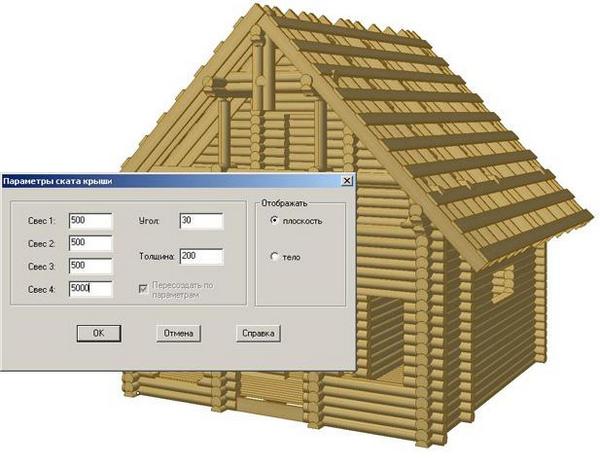

Модуль позволяет построить скаты, найти линии перечения скатов, удалить ненужные фрагменты, заполнить скаты стропильными конструкциями, создать обрешетку. и.т.д . Кроме того данный модуль обеспечивает подрезку стен скатами.

3. «Модуль Сруб»

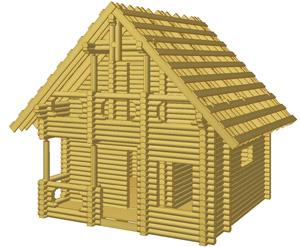

Предназначен для решения задач, связанных с моделированием и получение документов по срубу дома. Это построение стен, окон, дверей проемов, опорных столбов, оптимизация отхода материала (раскрой) и.т.д

4. «Модуль импорта данных из ArchiCad»

Предназначен для передачи геометрии дома из архитектурной системы ArchiCad. При передаче модуль осуществляет контроль целостности и непротиворечивости данных и позволяет производить ручную корректировку.

5. «Модуль ЧПУ»

Предназначен для формирования управляющих программ для деревообрабатывающих центров с Числовым Программным Управлением. В настоящий момент обеспечивается стыковка со станками Krusi CMI 4x4, Stromab AutoBlox, Shmidler, Makron.При использовании данного модуля информация о деталях проекта передается непосредственно в управляющую программу станка.

Последовательность работы в программе К3-Коттедж можно условно разбить на 15 шагов:

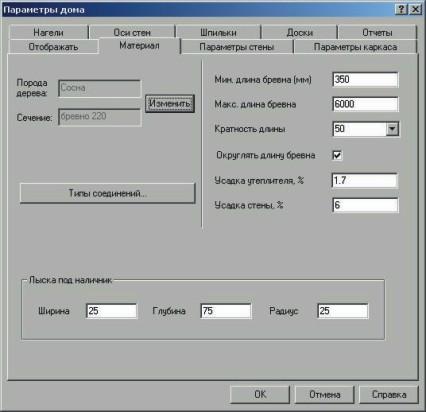

1. Установка параметров дома

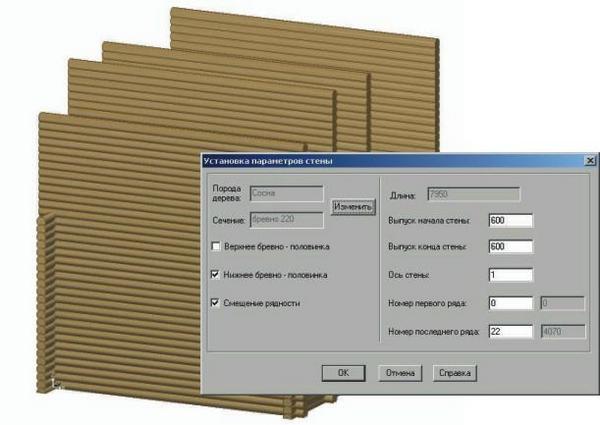

2. Создание стен дома

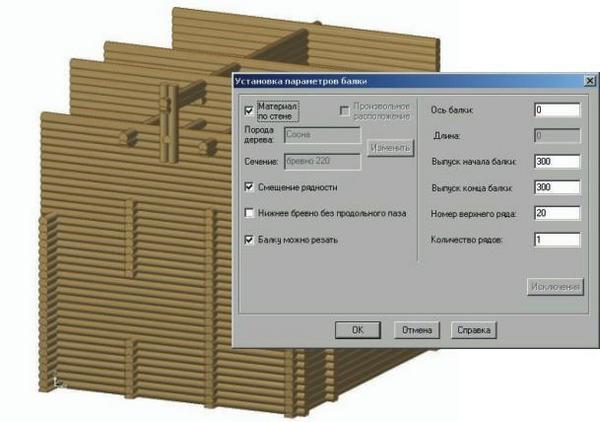

3. Создание балок дома

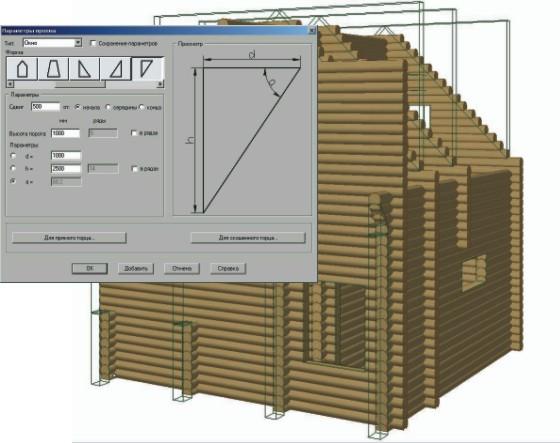

4. Добавление проемов

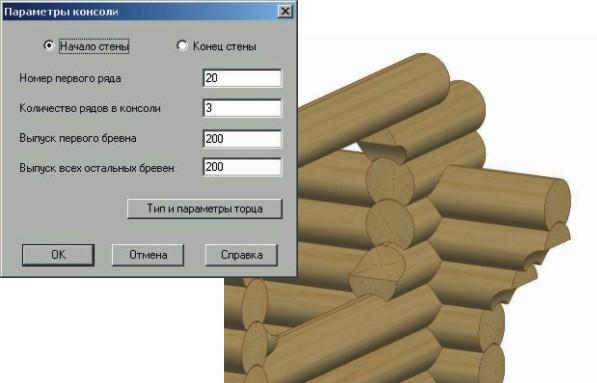

5. Добавление консолей в стены

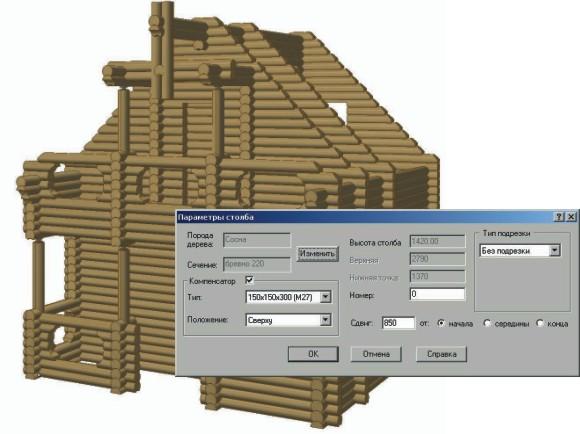

6. Добавление столбов в стены

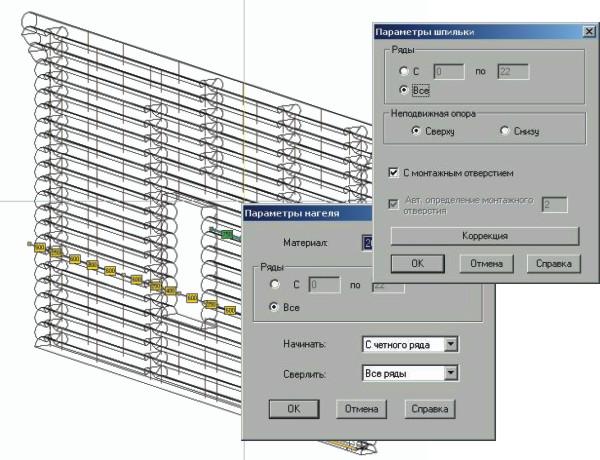

7. Проставление нагелей и шпилек

8. Создание крыши

9. Печать развёрток стен

10. Печать спецификаций стеновых элементов

11. Печать планов этажей

12. Печать ведомости материалов

13. Печать раскроя брёвен

14. Добавление окон и дверей

15. Добавление малых архитектурных форм
