Назначение

Система IndorSurvey предназначена для обработки данных, полученных в ходе инженерно-геодезических изысканий. Она может использоваться как отдельный программный продукт, так и в виде модулей в составе IndorCAD и IndorGIS.

Функции

• Ввод исходных данных вручную или из файлов электронных геодезических приборов

• Расчёт и уравнивание плановых и высотных геодезических сетей

• Обработка данных планово-высотной тахеометрической съёмки

• Выполнение геодезических расчётов (12 видов засечек)

• Визуальный анализ корректности измерений на ситуационном плане съёмки

• Передача обработанных данных в качестве векторных объектов в другие программы

• Формирование отчётных ведомостей

Краткое описание:

Работа в системе IndorSurvey начинается с ввода данных вручную из журналов полевых наблюдений или импорта данных изысканий из файлов электронных тахеометров.

Вначале выполняется расчёт и уравнивание плановых и высотных геодезических сетей. Исходными данными могут служить измеренные направления, углы, расстояния и превышения (можно указать, какие параметры вводятся, а какие вычисляются). По мере ввода данных сразу же выполняется автоматическое уравнивание сетей с выдачей предупреждений о возможных ошибках в измерениях.

После уравнивания сетей система IndorSurvey позволяет обработать пикетажную съёмку — данные изысканий, опирающиеся на уже уравненные тахеометрические ходы.

В случае если в результате геодезической съёмки не удалось напрямую измерить координаты некоторых точек, то можно применить блок геодезических расчётов. С его помощью в каждом тахеометрическом ходе можно определить дополнительные точки, вычисляемые при помощи засечек. В качестве опорных точек для засечек используются станции хода, пикетажные точки или другие засечки (дополнительные точки). Любое изменение координат опорных точек приводит к немедленному перевычислению координат дополнительных точек.

Во время работы система IndorSurvey позволяет визуально отслеживать процесс обработки данных изысканий в виде плана и профиля вдоль выбранного хода. В случае использования редактора в виде модулей в составе IndorCAD или IndorGIS появляется дополнительная возможность отображения результатов измерений непосредственно на проекте или карте поверх других объектов, а также интерактивно вводить пространственные данные в эти системы, используя результаты обработки геодезических измерений и геодезических расчётов.

Обработанные данные изысканий могут быть сохранены в различных форматах (DXF-файлах, шейп-файлах ESRI, обменном формате MapInfo MIF, текстовых файлах точек и пр.) для последующей работы с ними в различных ГИС и САПР.

По окончании работы могут быть также сформированы различные отчётные ведомости.

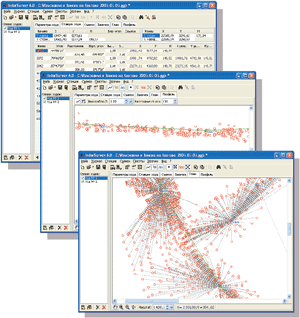

Обработка геодезических изысканий в IndorSurvey
