Назначение

Система IndorCAD/River предназначена для составления и корректировки лоцманских карт и проектирования дноуглубительных работ.

Функции

• Построение цифровых моделей водоёмов, в т.ч. моделей рельефа побережья и дна

• Объёмная визуализация моделей местности совместно с гидрографическими данными

• Проектирование дноуглубительных работ

• Оформление лоцманских карт

• Расчёт проектных и фактических объёмов работ по результатам исполнительной батиметрической съёмки

Краткое описание

Работа в системе IndorCAD/River начинается с создания цифровой модели местности (ЦММ), важнейшим элементом которой является цифровая (триангуляционная) модель рельефа (ЦМР) побережья и дна водоёмов. Для её создания можно импортировать данные гидрографической батиметрической съёмки, данные наземных инженерно-геодезических изысканий или выполнить ввод данных вручную непосредственно в системе IndorCAD/River. Для облегчения ручного ввода данных можно использовать растровые (сканированные) картографические материалы с точной координатной привязкой.

Наглядная светотеневая визуализация в плане (за счёт эффекта «псевдо-трёхмерно») модели рельефа даёт возможность различать на поверхности земли и на дне водоёмов повышения-понижения, экспозиции склонов, ошибки обработки поверхности.

Полученную модель рельефа также можно объёмно визуализировать в окне трёхмерного вида, чтобы наглядно оценить качество модели, увидеть все особенности рельефа дна водоёма, запланировать корректировку схемы судовых ходов и наметить план русловых работ.

После создания модели рельефа и оценки её качества можно начинать составление карт внутренних водных путей, схем судовых ходов, лоцманских навигационных карт. В систему IndorCAD/River встроены функции по составлению альбомов планов участков, полученных изыскательскими русловыми партиями в период навигации. Благодаря специальным встроенным библиотекам картографических и гидрографических условных знаков можно очень легко придать цифровой модели местности привычный вид навигационной лоцманской карты.

Функции расчёта земляных работ позволяют составлять укрупнённые планы прорезей, подсчитывать объёмы дноуглубительных работ и трассировать эксплуатационные землечерпательные прорези. Это позволяет выносить в натуру проекты эксплуатационных землечерпательных прорезей и выправительных сооружений.

В системе IndorCAD/River допускается одновременная работа с несколькими поверхностями, что позволяет легко осуществлять анализ изменений рельефа дна с течением времени, подсчитывать объёмы фактически выполненных дноуглубительных работ.

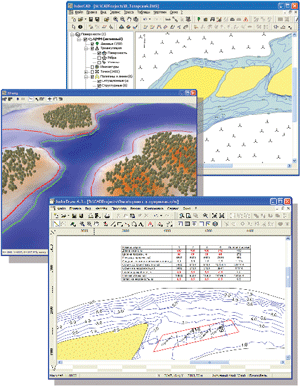

Фрагмент карты водных путей с дноуглубительной прорезью и таблицей расчёта объёмов работ в системе IndorCAD/River
