Назначение

Система проектирования IndorRoadSigns предназначена для разработки дорожных знаков любой сложности. Она включает в себя библиотеку типовых дорожных знаков в соответствии с ГОСТ 52290–2004 «Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования», а также инструменты для создания знаков индивидуального проектирования и примеры знаков индивидуального проектирования из ГОСТ 52290–2004.

Функции

• Оформление типовых дорожных знаков

• Создание знаков индивидуального проектирования

• Формирование чертежей дорожных знаков для их изготовления

Система IndorRoadSigns может использоваться как отдельный программный продукт или в виде модуля в составе систем IndorCAD/Road, IndorRoad и IndorDraw при проектировании дорог, выполнении паспортизации, инвентаризации и разработке проектов организации дорожного движения. При использовании в составе IndorCAD/Road модуль RoadSigns позволяет автоматически сформировать специализированные ведомости по дорожным знакам, а также визуально оценить разработанный знак в окне трёхмерного вида.

В системах IndorCAD/Road и IndorDraw пользователь может войти в режим создания дорожных знаков, указать на плане место установки знака, выбрать его тип и параметры. После проектирования знака можно создать необходимые размерные линии, а затем экспортировать чертёж знака в систему подготовки чертежей IndorDraw или AutoCAD, сохранить изображение знака в растровом или векторном формате, а также распечатать.

Система проектирования дорожных знаков очень проста в освоении и наглядна. В левой части окна представлено изображение проектируемого знака, а в правой, в инспекторе объектов, — параметры проектируемого знака и его структура. При разработке знаков можно использовать буквы русского, английского и большинства других языков, построенных на основе кириллицы и латиницы. При необходимости можно создавать нестандартные дорожные знаки, включающие в себя растровые и векторные изображения, а также различные надписи. Однажды запроектированный знак можно сохранить в файл для последующего использования в качестве шаблона.

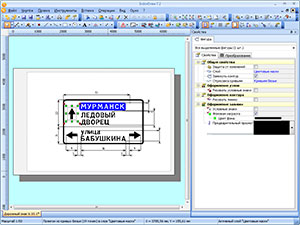

Создание знака индивидуального проектирования в системе IndorRoadSigns

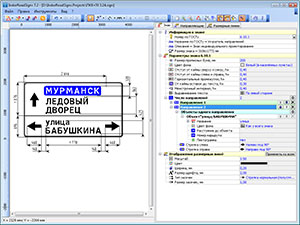

Экспорт чертежа дорожного знака в систему IndorDraw
