ВИЗОР-САПР. Единая интуитивная графическая среда пользователя

  • единая – потому что пользователь, не покидая эту среду, проходит все этапы решения, от создания расчетной схемы до анализа результатов, может переключаться в любой выбранный режим и получать информацию с любого этапа, а также просматривать одновременно окна нескольких режимов (например, анализируя результат, можно параллельно просмотреть исходные данные);
  • интуитивная — потому что интерфейс по содержанию и наполнению организован в соответствии с требованиями и объектами предметной области, а по форме реализации наследует базовый интерфейс ОС Windows, и пользователь, знакомый с этой средой, может легко взаимодействовать с компьютером, иногда даже на интуитивном уровне;
  • графическая – потому что ведущей формой представления проекта является графическая информация (визуализация объектов в целом и их частей, отображение результатов в виде деформированных схем, эпюр, изополей, анимация динамических процессов и др.).

ВИЗОР-САПР является базовой системой программного комплекса ЛИРА-САПР

Основные функции:

  • визуализация расчетных схем на всех этапах ее синтеза и анализа;
  • диагностика ошибок;
  • наличие подробной инструкции;
  • наличие контекстных подсказок, исключающих возникновение для пользователя непреодолимых ситуаций;
  • наличие многочисленных и многовариантных приемов создания модели (фильтры, маркеры, дескрипторы, навигация, многоязычность, различные системы единиц измерения, построение любых сечений, масштабируемость, многооконный режим и мн. др.);
  • наличие многочисленных приемов анализа результатов (построение изополей, изолиний напряжений, перемещений, эпюр усилий, анимация колебаний, построение деформированных схем, цифровая и цветовая индикация элементов и их атрибутов, регулируемый масштаб изображения);
  • индикация прохождения задачи в процессоре;
  • наличие развитой системы документирования.

Настраиваемые параметры:

  • панели инструментов (их состав, положение на экране, признак видимости);
  • цветовая схема (цвет фона рабочего окна, цвета составных элементов и объектов расчетной схемы, палитра изополей результатов);
  • вид и размер шрифтов;
  • пути к базовым каталогам на диске для хранения файлов исходных данных и результатов;
  • единицы измерения;
  • выбранные языки интерфейса и документирования;
  • параметры 3D-графики (наличие программного или аппаратного ускорения, используемые визуальные эффекты) и др.

Несколько сценариев взаимодействия

В системе ВИЗОР-САПР реализованы принципы множественности, благодаря которым пользователю предлагается несколько сценариев взаимодействия с программным комплексом. Так, одна и та же команда может быть исполнена с использованием строки главного меню, кнопки на панели инструментов, строки контекстного меню или набора “горячих” клавиш.

Возможность отмены введенных операций

Система ВИЗОР-САПР предоставляет пользователю возможность отмены введенных операций и возврата на предыдущие шаги редактирования, а также восстановления отмененных операций. Эти функции доступны пользователю на всех этапах редактирования проекта и реализованы для неограниченного числа шагов.

Живучесть проекта

ВИЗОР-САПР обеспечивает живучесть проекта на основе реализованных функций автосохранения и импорта проекта из промежуточных и рабочих файлов.

Документирующие модули ВИЗОР-САПР реализуют следующие функции:

  • предоставление стандартных выходных форм с возможностью их гибкой настройки по составу элементов данных и формы выдачи;
  • встроенные механизмы генерации пользователем новых выходных форм;
  • выдача графической информации в различных векторных и растровых форматах для вывода на печатающие устройства (принтеры, плоттеры), для переноса в документы, создаваемые в специализированных документирующих программах (таких как MS Word), а также для передачи и размещения в сети Интернет;
  • выдача табличной информации в формате электронных таблиц с возможностью их дальнейшей обработки, вывода и последующего хранения.
ВИЗОР-САПР предоставляет возможность работать как на русском, так и на английском языке. Пользователь может использовать любую действующую систему единиц измерения, как при создании модели, так и при анализе результатов расчета.

Обмен данными

ВИЗОР-САПР имеет встроенные конверторы обмена данных с другими программными комплексами на основе стандартизированных форматов данных: DXF, MDB, XML, TIFF, GIF, AVI, IFC.
Использование мультиоконного интерфейса для анализа результатов

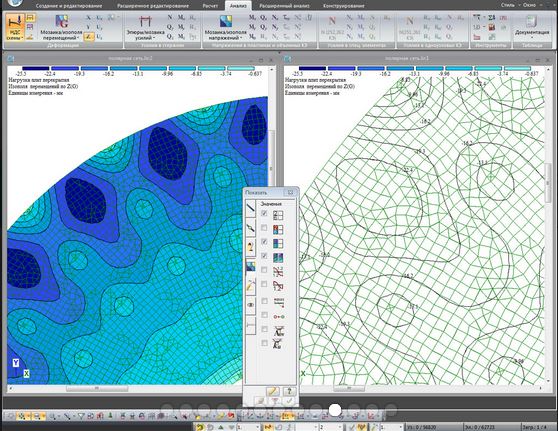

Использование мультиоконного интерфейса для анализа результатов

Интерактивные таблицы

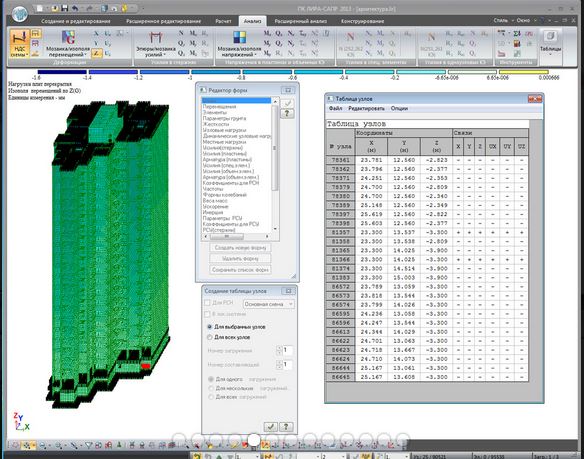

Интерактивные таблицы

Усилия (эпюры) в стержневых элементах

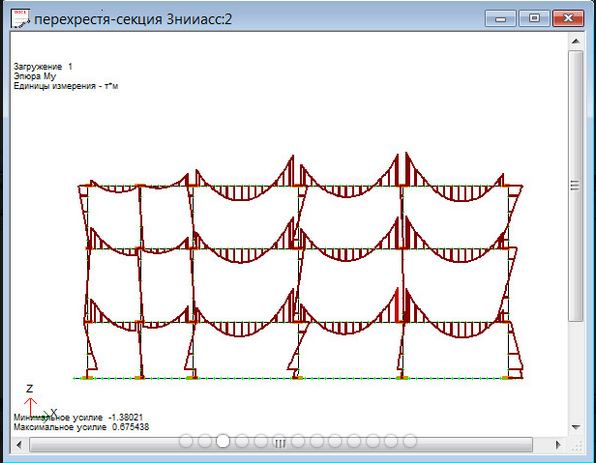

Усилия (эпюры) в стержневых элементах

Расчет на устойчивость

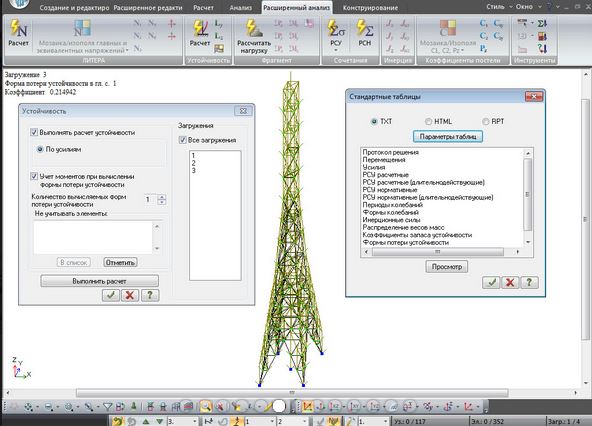

Расчет на устойчивость

Изополя перемещений

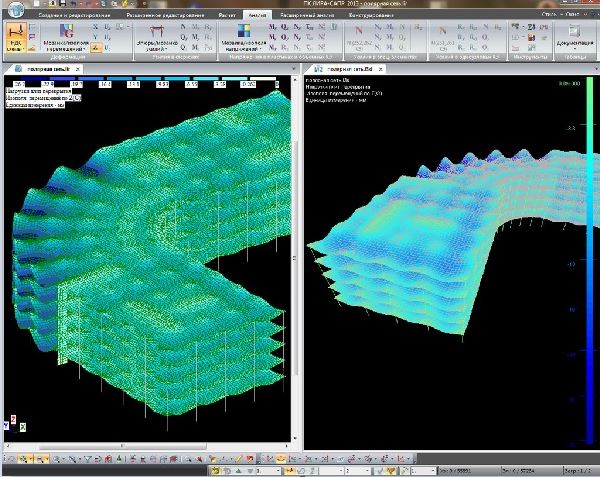

Изополя перемещений
