Программа ПРУСТ (PRUST)

Сертификация

Программа «PRUST 2006» сертифицирована на соответствие требованиям нормативных документов:
  • СП 34.13330.2012 (СНиП 2.05.02-85*)
  • СП 14.13330.2014 (СНиП II-7-81*)
  • СП 116.13330.2012 (СНиП 22-02-2003)
  • СП 119.13330.2012 (СНиП 32-01-95)
  • СП 238.1326000.2015
  • СП 32-104-98
  • ГОСТ Р ИСО 9127-94
  • ГОСТ Р ИСО/МЭК 12119-2000
Сертификат соответствия:

Список добавлений и изменений, реализованных в новой версии 3.2 (2016г):

- Новое:

  • Многоступенчатые откосы. Задаются параметрически и координатами.
  • Расчет оползневого давления.
  • Проектирование (определение размеров на основе оползневого давления) армированных стен или армированных контрбанкетов (берм). Для армирования применяется геотекстиль, проволочные сетки, решетки.
  • Добавлена возможность чтения из файлов типа .dxf исходных данных расположения геотестиля для армирования проектируемых контрбанкета или стены.
  • Усовершенствована система контроля исходных данных: при обнаружении ошибки, кроме текста о местоположении и значении неправильных данных, выдается рисунок, иллюстрирующий характер ошибки.
  • Добавлены новые и актуализированы некоторые существующие разделы справки.
  • Добавлены новые примеры.

- Корректировки

  • Подправлена работа модуля контроля исходных данных при проектировании.
  • Откорректирован расчет устойчивости в случае внезапного спада воды при проектировании.
  • Откорректировано сохранение объектов.
  • Усовершенствован интерфейс ввода данных.

Список добавлений и изменений , реализованных в новой версии 3.0 (2014г.) программы ПРУСТ 2006:

- Новое

  • Многоступенчатые откосы. Задаются параметрически и координатами.
  • Расчет оползневого давления.
  • Проектирование (определение размеров на основе оползневого давления) армированных стен или армированных контрбанкетов (берм). Для армирования применяется геотекстиль, проволочные сетки, решетки.
  • Добавлена возможность чтения из файлов типа .dxf исходных данных расположения геотекстиля для армирования проектируемых контрбанкета или стены.
  • Усовершенствована система контроля исходных данных: при обнаружении ошибки помимо текста о местоположении и значении неправильных данных, выдается рисунок, иллюстрирующий характер ошибки.
  • Добавлены новые и актуализированы некоторые существующие разделы справки.
  • Добавлены новые примеры.

- Корректировки

  • Исправлена работа модуля контроля исходных данных при проектировании.
  • Исправлен расчет устойчивости в случае внезапного спада воды при проектировании.
  • Исправлено сохранение объектов.
  • Исправлен интерфейс ввода данных.

Общие сведения:

Программа предназначена для проектирования устойчивой и экономичной конструкции дорожного земляного полотна (насыпи или выемки) на основе проверочного расчета коэффициента запаса его устойчивости. Меняя конструкцию земляного полотна и проверяя его устойчивость, за небольшое число попыток можно быстро получить желаемый результат. Программа так и называется ПРУСТ – Проектирование и Расчет УСТойчивости.

Коэффициент запаса устойчивости равен отношению удерживающих усилий к сдвигающим, которые возникают в земляном массиве, подверженном внешним нагрузкам. Этот массив ограничен кругло-цилиндрической или полигональной поверхностью обрушения. Положение на поперечном профиле наиболее опасной поверхности обрушения, которой соответствует минимальный коэффициент запаса устойчивости, отыскивается программой.

При проектировании насыпи также важно установить, вызовет ли ее сооружение необратимые разрушающие деформации грунта основания. Для этого, при определенных геологических условиях, программой вычисляются в заданных точках значения коэффициентов стабильности, то есть отношений нормальных напряжений в грунте вместе со сцеплением, к касательным, сдвигающим напряжениям. Эта программа КоСтОс является составной частью ПРУСТ.

Для работы программного комплекса необходим персональный компьютер типа IBM PC, работающий в вычислительной среде Windows. Желательно наличие AutoCAD.

В случае каких-либо затруднений при вводе данных или расчете и проектировании всегда можно вызвать из главного меню помощь — «Справка».

Область применения:

Программа предназначена для проектирования и расчета земляного полотна (насыпей и выемок) железных и автомобильных дорог и других земляных массивов, сложенных из сыпучих и связных, глинистых грунтов.

При расчетах учитываются инженерно-геологическое строение земляного полотна и его основания любой сложности с различными физико-механическими характеристиками грунта каждого слоя, с учетом изменения этих характеристик под воздействием паводка, от динамических усилий, вызванных подвижной поездной нагрузкой, а также изменение характеристик слабых грунтов основания от веса насыпи и внешних нагрузок.

Учитываются также сложный рельеф, гидродинамические усилия от подтопления насыпи, сейсмические силы, динамические силы от поезда, силы сопротивления от армирования насыпи полимерным синтетическим материалом – геотекстилем, георешетками и др.

Можно также определить устойчивость естественного склона на косогоре.

Для расчета выемок в монолитных скальных грунтах данная программа не применима. В подобных условиях используется другой метод.

Можно воспользоваться нашей же программой расчета предельной высоты скального откоса при заданной его крутизне или предельной крутизны откоса при заданной высоте RaSkOt .

Рекомендуемая технология:

Технология проектирования земляного полотна с использованием настоящего комплекса программ PRUST2006 состоит из следующих операций:
  • Выбирается наиболее характерный по условиям работы поперечный профиль существующего или назначается типовая конструкция нового земляного полотна.
  • Определяется коэффициент запаса устойчивости земляного полотна этого профиля, для чего заполняются таблицы требуемых программой исходных данных. В результате расчета будут выданы (показаны) таблицы и чертеж поперечного профиля земляного полотна, где будут приведены коэффициент запаса устойчивости и положение опасной поверхности обрушения.
  • При наличии переувлажненных или слабых грунтов в основании насыпи — определяются коэффициенты стабильности основания. В результате на поперечнике показываются значения коэффициентов стабильности в точках основания с шагом 2 м по ширине основания и на глубину до 14 м. Обращается внимание на наличие и местоположение точек с коэффициентом <= 1.0 .
  • Если полученный коэффициент устойчивости меньше заданного, то, учитывая положение кривой обрушения и форму земляного полотна, проектировщик может улучшить (усилить) конструкцию земляного полотна, изменив некоторые его параметры и размеры.
Для повышения устойчивости насыпи рекомендуются:
  • уположение откосов,
  • устройство пригрузочных берм (контрбанкетов),
  • армирование насыпи геосинтетическими материалами,
  • вырезка слабого грунта основания,
  • учет осадки основания со временем,
  • комбинация указанных мероприятий.
Для усиления выемки применяется уположение или террасирование ее откосов.
  • Перед расчетом дается чертеж новой измененной конструкции земляного полотна. На чертеже для справки показана площадь поперечного сечения насыпи в связи с уположением откоса, устройством берм (контрбанкетов) или дополнительной разработки выемки, вызванной устройством террас или уположением откоса. Площадь будет одним из критериев выбора оптимального решения.
  • Для уже измененной конструкции земляного полотна заново производится расчет коэффициента устойчивости. Он может быть меньше или больше заданного. Целенаправленно меняя отдельные размеры, применяя подходящие строительные мероприятия, можно быстро получить желаемый результат.
  • Проектирование и расчет производится для одного откоса. Для противоположного откоса, в зависимости от местных условий, можно или принять такие же размеры, или запроектировать каждый откос отдельно.

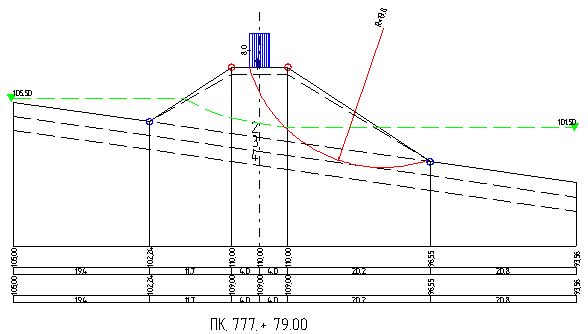

Для принятого проектного решения печатаются таблицы и выдается чертеж поперечного профиля со стандартной сеткой и дополнительным изображением нагрузок и опасной кривой обрушения.
