ФОК Комплекс

Новая версия программного обеспечения "ФОК Комплекс" (версия 2016 года)

Программа «ФОК Комплекс» предназначена для проектирования отдельно стоящих фундаментов под колонны каркасных зданий на естественном, свайном забивном и свайном буронабивном основании, для проектирования фундаментов под стены бескаркасных зданий на естественном и свайном основании, а также проектирования (проверки) гравитационных подпорных стен и подпорных стен из буронабивных свай и шпунтов другой конструкции на персональных компьютерах. Программа реализует все возможности программ-предшественниц «ФОК Комплекс», начиная с 1970 года.

Новая версия 2016 программы «ФОК Комплекс» объединяет на одном плане отдельно стоящие фундаменты под колонны, ленточные и подпорные стены уголкового типа и из буровых свай или шпунтов другой конструкции. Можно задавать скважины и данные геологических исследований в виде геологических разрезов, по которым в любой точке для любого фундамента автоматически определится грунтовая толща, и эти данные будут занесены в соответствующие таблицы исходной информации. Также можно на плане задать контур подвала, тогда информация о подвале отобразится соответствующим образом для каждого фундамента.

В новой версии ФОК Комплекс 2016 относительно версии 2014:

  • Расширены возможности редактора формирования геологических разрезов, дана подробная справка по работе с редактором.
    В отчет по результатам проектирования включены данные по скважинам и геологические разрезы. Для удобства последующего процесса проектирования есть возможность отключения изображения разрезов на плане.
  • Создание резервных копий текущего комплекса в отдельной папке.
  • Эскизы подпорных стен дополнены нагрузками. На эпюре отпора приведены фактические усилия в анкерах и распорках.
  • Реализованы требования СП 14.13330.2014.

ПРИМЕРЫ ЧЕРТЕЖЕЙ, ПОЛУЧЕННЫХ В ПРОГРАММЕ «ФОК КОМПЛЕКС»

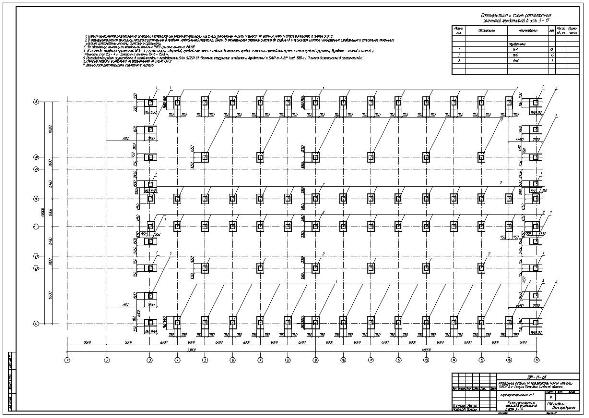

План фундамента на естественном основании
План фундамента на естественном основании

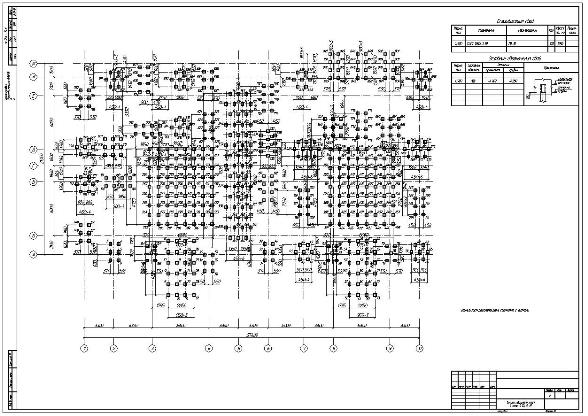

План свайного поля
План свайного поля

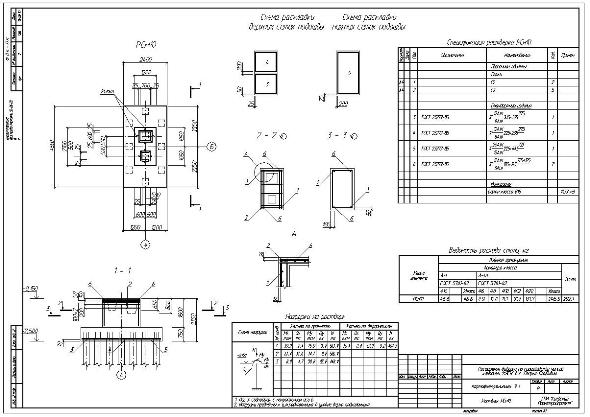

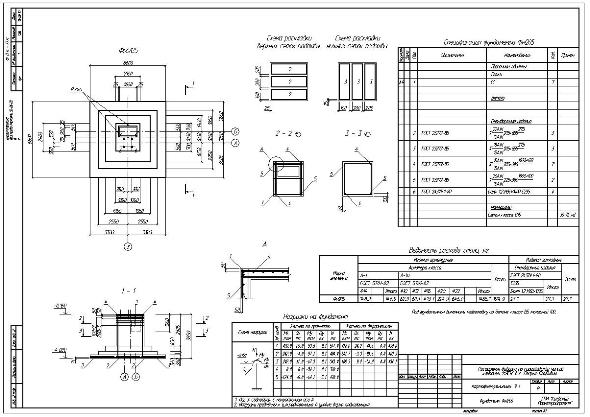

Фундамент на естественном основании
Фундамент на естественном основании

Фундамент на свайном основании
Фундамент на свайном основании

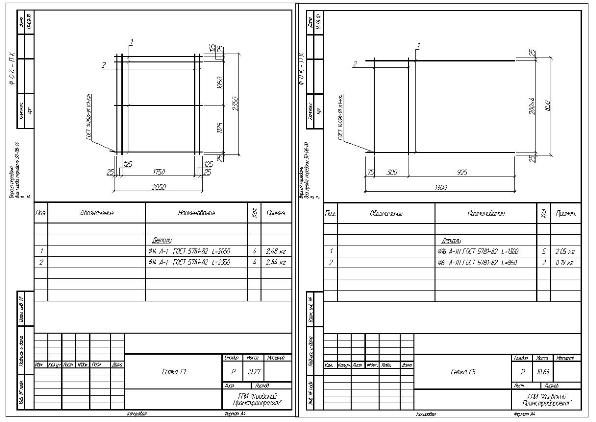

Сетки армирования фундамента
Сетки армирования фундамента

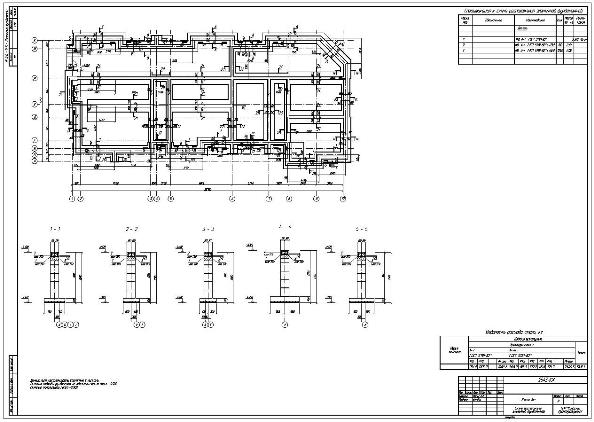

План ленточного фундамента
План ленточного фундамента

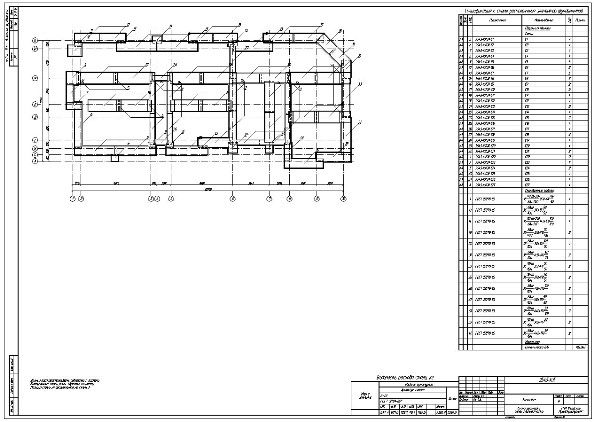

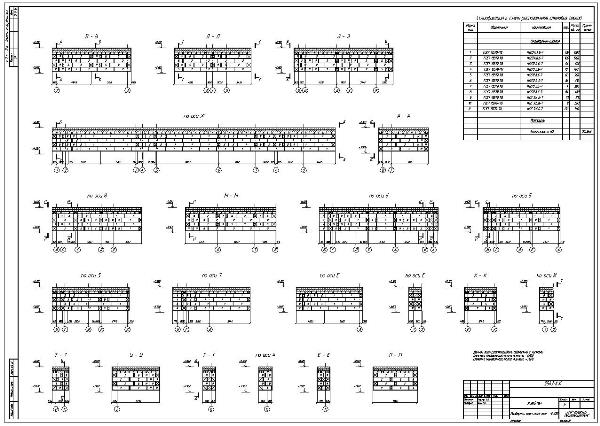

Раскладка стеновых блоков
Раскладка стеновых блоков

Буронабивная свая
Буронабивная свая

Раскладка сеток армирования подошвы
Раскладка сеток армирования подошвы

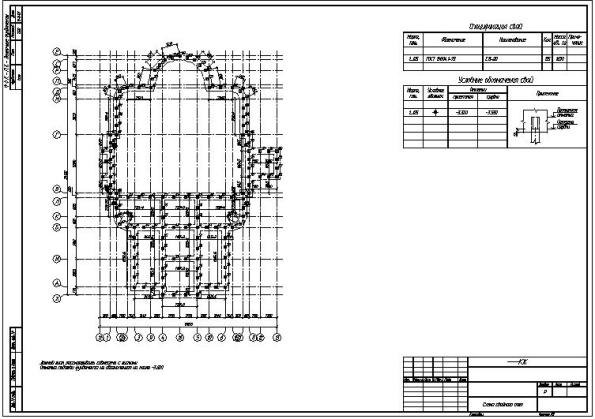

Схема свайного поля ленточного фундамента
Схема свайного поля ленточного фундамента

В ФОК Комплекс:

Проектирование (подбор) фундаментов

  • критерий решения — минимальная стоимость конструкции;
  • сейсмичность района строительства до 9-ти баллов;
  • просадочные и вечномерзлые грунты, грунтовые воды, многослойное основание;
  • до 4-х разнотипных колонн на подколоннике;
  • нагрузки от колонн, дополнительные нагрузки, нагрузки на грунте;
  • определение по СП 50-102-2003 или ДБН В.2.1-10-2009 Змiна №1 допускаемой нагрузки на сваю;
  • ограничения на развитие плитной части фундамента в плане, подвал;
  • учет отрыва части подошвы;
  • свайный куст от 2-х свай с рядовой или шахматной расстановкой свай;
  • возможность выполнения армирования фундамента отдельными стержнями;
  • монолитное или сборное решение плитной части ленточного фундамента;
  • устройство монолитных поясов или армированных швов в ленточном фундаменте;
  • раскладка фундаментных блоков при сборном стеновом элементе;
  • расстановка свай в ленточном свайном фундаменте;
  • выполняется проверка раскрытия нормальных трещин в буронабивных сваях и
  • забивных сваях;
  • армирование арматурными сетками или отдельными стержнями;
  • открытая пользовательская база фундаментов, создание базы по данным расчета;
  • контроль разности осадок фундаментов здания с учетом взаимного влияния;
  • унификация отдельно стоящих фундаментов здания и плитной части ленточных фундаментов на естественном основании;
  • унификация используемых для армирования диаметров арматурных стержней.

Чертежи в формате .dxf

  • план фундаментов здания с раскладкой фундаментных балок;
  • свайное поле, кусты свай;
  • план и сечения ленточного фундамента;
  • раскладка фундаментных подушек в случае сборного решения ленточного фундамента;
  • схема раскладки арматурных сеток со спецификацией монолитного ленточного фундамента;
  • схемы раскладки фундаментных блоков со спецификацией;
  • схемы армирования ленточных ростверков;
  • отдельные фундаменты с размещением анкерных болтов;
  • арматурные сетки для фундаментов здания;
  • буронабивные сваи и каркасы к ним для фундаментов здания.

Возможность импорта исходных данных из расчетных программ ЛИРА-САПР, МОНОМАХ.

Проектирование монолитных уголковых подпорных стен. (Справочное пособие к СНиП)

  • сейсмичность района строительства до 9-ти баллов
  • фиксированный передний вылет плитной части
  • подвижная нагрузка на призме обрушения

Чертежи монолитных подпорных стен в формате DXF

Проверка подпорной стены: монолитная уголковая, массивная

Таблица результатов и эскиз.

Расчет подпорных стен из буронабивных свай

Расчет выполняется по рекомендациям издания «Основания, фундаменты и подземные сооружения». Справочник проектировщика. Москва, Стройиздат, 1985 г. Определение давления грунта по изданию «Проектирование подпорных стен и стен подвалов». (Справочное пособие к СНиП)
  • сейсмичность района строительства до 9-ти баллов
  • поэтапная отрывка котлована
  • учет грунтовой толщи по геологическому разрезу
  • учет наличия анкерных опор (до 10 шт.)
  • учет примыкающих сооружений с заданной отметки
  • учет наличия грунтовых вод и воды со стороны лицевой грани
  • подвижная нагрузка на призме обрушения
  • вертикальная и моментная нагрузка на верх сваи (шпунта)
Чертежи буронабивной сваи в формате DXF

Определение коэффициента общей устойчивости сооружения по методу кругло-цилиндрических поверхностей

Эскизы результатов.

Графический интерфейс, руководство пользователя в электронном виде.

Системные требования:

  • операционная система Windows XP/Vista/7 /8/10
  • 32 или 64 разрядный процессор с частотой 1,5 ГГц и выше
  • 1024 ОЗУ
  • 100 Мб свободного дискового пространства
