Программа предназначена для быстрой оценки компенсирующей способности отдельных участков трубопроводной трассы, проверки их прочности и устойчивости. В процессе проектирования конструкторам трубопроводов приходится постоянно решать подобные задачи. С помощью СТАРТ-Экспресс можно определить:
компенсирующую способность поворотов Г-, Z-образной формы и П-образных компенсаторов при прокладке трубопроводов над землей и в подземных каналах;
компенсирующую способность поворотов Г-, Z-образной формы и П-образных компенсаторов при бесканальной прокладке трубопроводов в грунте;
толщину стенки или предельное давление для труб, отводов, тройников, заглушек, переходов согласно выбранному нормативному документу;
расстояния между промежуточными опорами трубопровода из условий прочности и жесткости;
общую и местную устойчивость прямолинейных и криволинейных участков труб под действием температурного расширения, наружного давления (вакуума) и давления грунта (для труб бесканальной прокладки);
минимальную глубину заложения для участков бесканальной прокладки из условия устойчивости;
максимальную глубину заложения для участков бесканальной прокладки из условия прочности пенополиуретановой изоляции;
предельно допустимые расстояния между стартовыми компенсаторами и температуру их замыкания для трубопроводов, защемленных в грунте;
допустимую нагрузку на седловую опору для труб большого диаметра;
герметичность фланцевых соединений;
жесткость сильфонных компенсаторов при отсутствии данных от изготовителя.
Расчет поворотов Г-, Z-образной формы и П-образных компенсаторов при прокладке трубопроводов над землей и в подземных каналах осуществляется для участков, расположенных между двумя неподвижными (мертвыми) опорами. При известном расстоянии между неподвижными опорами определяется требуемый вылет для П-образного компенсатора, Z-образного поворота и короткое плечо для Г-образного поворота, исходя из допускаемых компенсационных напряжений. Это избавляет проектировщиков от необходимости пользоваться устаревшими номограммами для Г-, Z- и П-образных участков.
Расчет поворотов Г-, Z-образной формы и П-образных компенсаторов при бесканальной прокладке трубопроводов в грунте позволяет по заданному вылету для П-образного компенсатора или Z-образного поворота и длине короткого плеча Г-образного поворота определить допустимое расстояние между неподвижными опорами, то есть ту длину участка защемленного в грунте трубопровода, которая может быть скомпенсирована при заданном температурном перепаде. Рассматриваются П-образные компенсаторы и повороты Г-, Z-образной формы с произвольными углами. Для тех же трубопроводных участков можно выполнить проверочный расчет – при заданных габаритах определить напряжения, перемещения и нагрузки на неподвижные опоры.

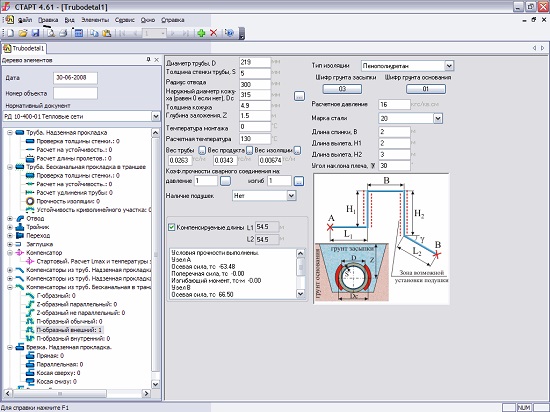

Расчет габаритов П-образного компенсатора в СТАРТ-Экспресс
СТАРТ – это:
наглядный и интуитивно понятный пользовательский интерфейс;
удобный и четко продуманный объектно-ориентированный способ ввода исходных данных;
всесторонняя логическая проверка качества исходных данных для расчета;
подробная справочная система и программная документация;
автоматическая проверка всех деталей трубопровода на внутреннее давление;
проверка и выбор параметров типовых узлов трубопроводов (различных видов компенсаторов, врезок, тройников, фланцевых соединений);
возможность расчета трубопроводов разнообразного назначения и расположения (в том числе вакуумных трубопроводов) по различным нормативным документам;
расчет податливости штуцеров сосудов и аппаратов для более точного вычисления нагрузок на штуцеры и напряжений в трубопроводе;
интеграция с различными системами трехмерного проектирования промышленных установок, программой Штуцер-МКЭ, экспорт расчетных схем в различные графические среды (AutoCAD, MicroStation, КОМПАС-График);
импорт геометрии из программы «Гидросистема»;
регулярные (раз в 1-2 месяца) курсы повышения квалификации для пользователей программы;
широкая налаженная сеть дистрибьюторов по всей России, в странах СНГ и дальнего зарубежья;
постоянная техническая поддержка со стороны разработчиков.
Расчетные возможности
Учет трения в скользящих, направляющих, упругих и иных опорах;
Учет взаимодействия трубопровода с грунтом на участках бесканальной прокладки. Учитывается нелинейная податливость грунта, слоя пенополиуретановой изоляции и амортизирующих подушек. Учитывается переменная глубина заложения и произвольный угол наклона участков;
Оценка прочности пенополиуретановой изоляции;
Автоматический подбор пружин для упругих опор и подвесок, расчет их затяжки;
Автоматический учет «манометрического эффекта» в отводах, имеющих начальную овальность, и распорных усилий от внутреннего давления во всем трубопроводе;
Учет маятникового эффекта при отклонении тяг жестких и упругих подвесок от вертикального положения;
Учет односторонних связей (например, подъем трубопровода над опорами);
Учет совместной работы трубопровода с оборудованием (модуль «СТАРТ-Штуцер»);
Учет работы упруго-изогнутых участков большого радиуса;
Проверка устойчивости стенок вакуумных трубопроводов, возможность учета укрепления кольцами жесткости различной конфигурации;
По результатам расчета выводятся таблицы напряжений согласно выбранному нормативному документу, нагрузки на опоры, перемещения, усилия, деформации компенсаторов, коэффициенты устойчивости стенок вакуумного трубопровода;
Графическая иллюстрация деформированного состояния в различных расчетных состояниях трубопровода;
Графическая цветовая иллюстрация выполнения нормативных критериев прочности на схеме трубопровода.
Снимки экрана программ СТАРТ и СТАРТ-Экспресс
Деформированный вид трубопровода при переходе из монтажного в рабочее и из рабочего в холодное состояние
Деформированный вид трубопровода при переходе из монтажного в рабочее состояние
