Программы семейства СТАРТ предназначены для расчета прочности и жесткости трубопроводов различного назначения, имеющих произвольную конфигурацию в пространстве, при статическом и циклическом нагружении, а также толщин стенок труб и соединительных деталей на давление согласно следующим стандартам:
пара и горячей воды согласно нормам Госгортехнадзора РФ РД 10-249-98;
тепловых сетей согласно нормам Госгортехнадзора РФ РД 10-400-01;
технологических трубопроводов нефтеперерабатывающей, химической, нефтехимической, газовой и других смежных отраслей промышленности (пищевой, фармацевтической, металлургической и т.д.) согласно стандарту ассоциации «Ростехэкспертиза» СА 03-003-07. Документ выпущен вместо РТМ 38.001-94;
магистральных газо- и нефтепроводов (согласно СНиП 2.05.06-85).
А также:
Назначенного ресурса согласно стандарту ассоциации «Ростехэкспертиза» СА 03-003-07;
Отбраковочных толщин труб и соединительных деталей (отводов, переходов, тройников, заглушек) технологических трубопроводов согласно требованиям стандарта ассоциации «Ростехэкспертиза» СА 03-005-07 «Технологические трубопроводы нефтеперерабатывающей, нефтехимической и химической промышленности. Требования к устройству и эксплуатации».
Какие трубопроводы рассчитывает СТАРТ
Средствами программы рассчитываются как самокомпенсирующиеся трубопроводы, в которых компенсация температурных расширений обеспечивается гибкостью самой трубопроводной трассы, так и трубопроводы со специальными компенсирующими устройствами, выполненными в виде волнистых, линзовых или сальниковых компенсаторов.
По программе рассчитываются трубопроводы практически любой сложности:
надземные, подземные в канале и с участками, защемленными в грунте;
плоские, пространственные, разветвленные, с замкнутыми контурами;
с различными конструкциями концевых и промежуточных опор;
подверженные разнообразным внешним воздействиям (температурное расширение, сосредоточенные и распределенные нагрузки, смещение опор, предварительная растяжка, распор от внутреннего давления и т.д.).
работающие при низких и высоких температурах (учитывается эффект ползучести и релаксации напряжений согласно нормам);
с внутренним избыточным давлением и наружным давлением (вакуум) — для таких участков проводится проверка местной устойчивости стенок.
Базы данных
В программе имеется пять нормативных баз данных, обеспечивающих дополнительные удобства при работе:
«материалы» — содержит физические свойства материалов труб и элементов трубопровода;
«пружины» — содержит характеристики и податливости пружинных цепей упругих опор различной грузоподъемности по ОСТ 108.764.01-80, ОСТ 24.125.109-01, МВН 049-63, МН 3958-62;
«грунты» — содержит различные физико-механические свойства грунтов;
«компенсаторы» — содержит характеристики осевых сильфонных или линзовых компенсаторов;
«изоляция» — содержит величины весов изоляции в зависимости от изоляционной конструкции, температуры и диаметра трубы.
Состав и дополнительные опции
Программа выпускается в четырех модификациях, различающихся по цене и возможностям:
«СТАРТ-Экспресс» — недорогой продукт, предназначенный для предварительных упрощенных расчетов на стадии конструирования трубопровода.
СТАРТ» — для массового пользователя;
«СТАРТ-Проф» — для профессионалов, решающих большеразмерные задачи, а также для расчета длинных трубопроводов, защемленных в грунте;
«СТАРТ-Лайт» — облегченный вариант программы, предназначенный для учебных целей (поставляется только в учебные заведения). Позволяет рассчитывать небольшие части схем трубопроводов, имеющие не более 150 степеней свободы. СТАРТ-Лайт имеет жесткую архитектуру, в его состав входят четыре модуля: Старт-Грунт, Старт-Word, Старт-DXF и другими дополнительными модулями не комплектуется;
Все модификации имеют равные возможности в части подготовки исходных данных и анализа результатов расчета, что создает большие удобства при одновременном использовании их в локальных компьютерных сетях. Модификации различаются максимально допустимым количеством степеней свободы.
Приблизительная максимальная длина трубопровода бесканальной прокладки в грунте L,м*: L < 0.7D
Модификация:СТАРТ-Экспресс
Минимальная конфигурация программы:СТАРТ-Элементы
Доступное количество степеней свободы: -
Приблизительная максимальная длина трубопровода бесканальной прокладки в грунте L,м*: -
*Примечание D — наружный диаметр, мм
Модуль «СТАРТ-Базовый» — позволяет выполнять расчеты трубопроводов произвольной конфигурации, но без участков бесканальной прокладки в грунте. Такая возможность появляется при наличии дополнительного модуля СТАРТ-Грунт.
Программы СТАРТ или СТАРТ-Проф могут быть укомплектованы дополнительными опциями:
«Старт-Грунт» — позволяет производить расчет трубопровода с участками, защемленными в грунте (бесканальной прокладки), а также оценивать прочность пенополиуретановой изоляции;
«Старт-Dxf» — экспорт расчетной схемы (осевой линии и со всеми элементами и номерами узлов) в файл типа dxf для последующей обработки графическими инструментальными системами AutoCAD или MicroStation;
«Старт-Отбраковочная толщина» — расчет отбраковочных толщин труб и соединительных деталей (отводов, переходов, тройников, заглушек) технологических трубопроводов согласно требованиям стандарта ассоциации «Ростехэкспертиза» СА 03-005-07 «Технологические трубопроводы нефтеперерабатывающей, нефтехимической и химической промышленности. Требования к устройству и эксплуатации»;
«Старт-Назначенный ресурс» — расчет назначенного ресурса проектируемых технологических трубопроводов с учётом циклической прочности и коррозионного износа согласно СА 03-003-07;
«СТАРТ-Штуцер» — расчет податливости (жесткости) узла врезки трубопровода в сосуды (аппараты). Есть возможность автоматической генерации и вставки нестандартного крепления в СТАРТ. Более широкими возможностями обладает программа Штуцер-МКЭ;
«СТАРТ-Plant4D» — импорт исходных данных из системы трехмерного моделирования промышленных установок Plant-4D. В стандартную поставку входит файл с шаблонами, позволяющими пользователю конвертировать данные, созданные ПС Plant4D на основе российской базы данных по трубам, трубопроводным деталям и арматуре;
«СТАРТ-Word» — экспорт отчета, содержащего исходные данные и результаты расчета в файл типа «doc» для последующей обработки в Microsoft Word;
«СТАРТ-PCF» — импорт моделей трубопроводов из формата «PCF» PlantSpace Design Series (также возможно из Plant4D, OMNI-Pipe, AutoPlant 3D Piping, I-Sketch, CADWorx). Для генерации файлов PCF из PlantSpace используется ISOGEN интерфейс, поставляемый вместе с системой PlantSpace;
«СТАРТ-PDMS» — импорт исходных данных из отчётов, создаваемых программой PDMS в СТАРТ;
«СТАРТ-Компас» — экспорт расчетной схемы (осевой линии и узловых деталей) в Компас-График 5.х и выше;
«СТАРТ-открытый формат» — импорт входных данных из открытого формата, экспорт входных данных и результатов расчета в открытый формат для стыковки СТАРТ с любыми системами автоматизированного проектирования трубопроводов. Открытый формат — это текстовый файл определенной структуры.
Рекомендуемая конфигурация программы для различных типов трубопроводов:

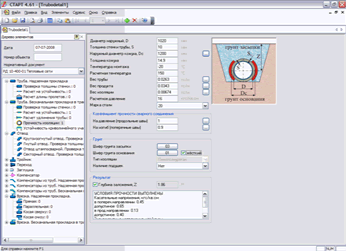

Помимо расчета трубопроводов произвольной конфигурации существует рабочий инструментарий конструктора трубопровода — опция СТАРТ-Элементы, который поставляется и в виде самостоятельной программы под названием СТАРТ-Экспресс. Программа предназначена для быстрой оценки компенсирующей способности отдельных участков трубопроводной трассы, проверке их прочности и устойчивости. Подобные задачи конструкторам трубопроводов приходится постоянно решать в процессе проектирования. С помощью СТАРТ-Экспресс можно:
определить компенсирующую способность поворотов Г, Z-образной формы и П- образных компенсаторов при прокладке трубопроводов над землей и в подземных каналах;
определить компенсирующую способность поворотов Г, Z — образной формы и П- образных компенсаторов при бесканальной прокладке трубопроводов в грунте;
определить толщину стенки или предельное давление для труб, отводов, тройников, заглушек, переходов согласно выбранному нормативному документу;
определить предельно допустимые расстояния между промежуточными опорами трубопровода из условий прочности и жесткости;
проверить общую и местную устойчивость прямолинейных и криволинейных участков труб под действием температурного расширения, наружного давления (вакуума) и давления грунта (для труб бесканальной прокладки);
Определить минимальную глубину заложения для участков бесканальной прокладки из условия устойчивости;
определить максимальную глубину заложения для участков бесканальной прокладки из условия прочности пенополиуретановой изоляции;
предельно допустимые расстояния между стартовыми компенсаторами и температуру их замыкания для трубопроводов, защемленных в грунте;
определить допустимую нагрузку на седловую опору для труб большого диаметра;
проверить герметичность фланцевых соединений;
определить жесткость сильфонных компенсаторов при отсутствии данных от изготовителя.
Расчет поворотов Г, Z-образной формы и П-образных компенсаторов при прокладке трубопроводов над землей и в подземных каналах осуществляется для участков, расположенных между двумя неподвижными (мертвыми) опорами. При известном расстоянии между неподвижными опорами определяется требуемый вылет для П-образного компенсатора, Z-образного поворота и короткое плечо для Г-образного поворота, исходя из допускаемых компенсационных напряжений. Это избавляет проектировщиков от необходимости пользоваться устаревшими номограммами для Г, Z и П-образных участков.
Расчет поворотов Г, Z-образной формы и П- образных компенсаторов при бесканальной прокладке трубопроводов в грунте позволяет по заданному вылету для П-образного компенсатора или Z-образного поворота и длине короткого плеча Г-образного поворота определить допустимое расстояние между неподвижными опорами, т.е. ту длину участка защемленного в грунте трубопровода, которое может быть скомпенсировано при заданном температурном перепаде. Рассматриваются П- образные компенсаторы и повороты Г, Z-образной формы с произвольными углами. Для тех же трубопроводных участков можно выполнить проверочный расчет — при заданных габаритах определить напряжения, перемещения и нагрузки на неподвижные опоры.
СТАРТ — это
наглядный и интуитивно понятный пользовательский интерфейс;
удобный и четко продуманный объектно-ориентированный способ ввода исходных данных;
всесторонняя логическая проверка качества исходных данных для расчета;

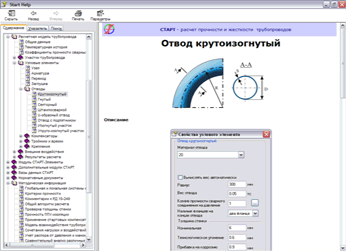

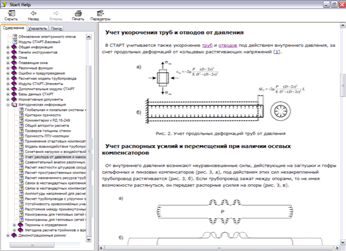

подробная справочная система и программная документация;
автоматическая проверка всех деталей трубопровода на внутреннее давление;
проверка и выбор параметров типовых узлов трубопроводов (различных видов компенсаторов, врезок, тройников, фланцевых соединений);
возможность расчета трубопроводов разнообразного назначения и расположения (в том числе вакуумных трубопроводов) по различным нормативным документам;
расчет податливости штуцеров сосудов и аппаратов для более точного вычисления нагрузок на штуцеры и напряжений в трубопроводе;
интеграция с различными системами трехмерного проектирования промышленных установок, программами Штуцер-МКЭ и Гидросистема, экспорт расчетных схем в различные графические среды (AutoCAD, MicroStation, КОМПАС-Графикс);
Расчетные возможности
Учет трения в скользящих, направляющих, упругих и т.д. опорах;
Учет взаимодействия трубопровода с грунтом на участках бесканальной прокладки. Учитывается нелинейная податливость грунта, слоя пенополиуретановой изоляции и амортизирующих подушек;
Оценка прочности пенополиуретановой изоляции;
Автоматический подбор пружин для упругих опор и подвесок, расчет их затяжки;
Автоматический учет «манометрического эффекта» в отводах, имеющих начальную овальность и распорных усилий от внутреннего давления во всем трубопроводе;
Учет маятникового эффекта при отклонении тяг жестких и упругих подвесок от вертикального положения;
Учет односторонних связей (например, подъем трубопровода над опорами);
Учет совместной работы трубопровода с оборудованием (модуль СТАРТ-Штуцер);
Учет работы упруго-изогнутых участков большого радиуса;
Проверка устойчивости стенок вакуумных трубопроводов, возможность учета укрепления кольцами жесткости различной конфигурации;
В результате расчета выводятся таблицы напряжений согласно выбранному нормативному документу, нагрузки на опоры, перемещения, усилия, деформации компенсаторов, коэффициенты устойчивости стенок вакуумного трубопровода;
Графическая иллюстрация деформированного состояния в различных расчетных состояниях трубопровода;
Графическая цветовая иллюстрация выполнения нормативных критериев прочности на схеме трубопровода.
СТАРТ — Ваш правильный выбор!
На сегодня СТАРТ — одна из самых распространенных программ расчета прочности и жесткости трубопроводов различного назначения в России и странах СНГ. Программная система достигла уровня своеобразного промышленного стандарта и по своим потребительским свойствам не уступает зарубежным аналогам. Ее используют более 700 организаций в России, странах ближнего (Украина, Беларусь, Казахстан, Туркменистан, Узбекистан) и дальнего зарубежья (Чехия, Литва, Великобритания), а общее число эксплуатирующихся копий превышает 1500. Пользователями программы являются ПКО крупных заводов, проектные организации химического, газового, энергетического профиля и ряда других отраслей. Широкое применение программа получила при проектировании, строительстве и реконструкции тепловых сетей.
Программная система СТАРТ имеет долгую историю, более 40 лет. Первая редакция программы — тогда она называлась СТ-01 — была сдана в промышленную эксплуатацию еще в 1969 году. Восемь лет система успешно эксплуатировалась на ЭВМ серии "Минск", затем на ЭВМ серии ЕС, а с 1992 года на персональных компьютерах — сначала под DOS, а затем под Windows. Смена поколений ЭВМ и операционных систем, как правило, сопровождалась капитальной переработкой программы, при этом возможности системы постоянно расширялись, а интерфейс пользователя и расчетный алгоритм шлифовались и совершенствовались.
Благодаря огромному числу пользователей и постоянной обратной связи со специалистами различных отраслей промышленности программа СТАРТ детально верифицируется по всем параметрам (в том числе и путем перекрестного тестирования с аналогичными отечественными и зарубежными программами) и постоянно развивается.

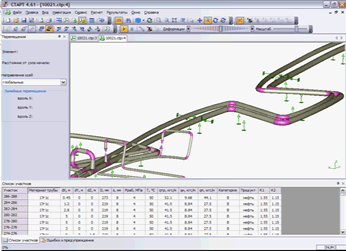

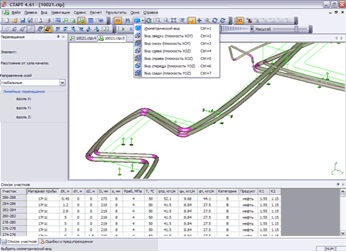

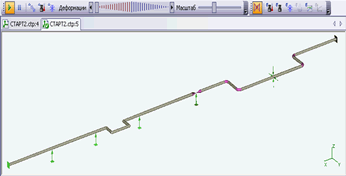

Пример расчетной схемы СТАРТ-а

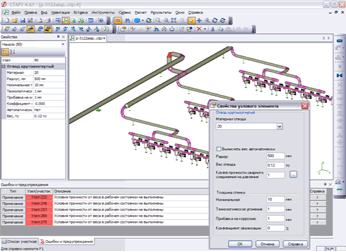

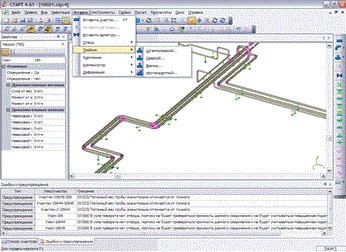

Пример редактирования расчетной схемы СТАРТ-а

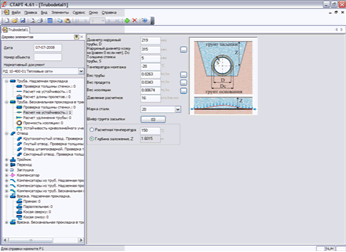

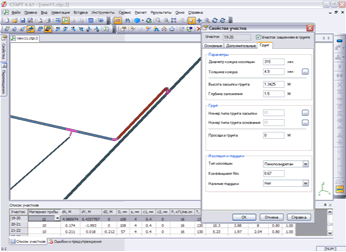

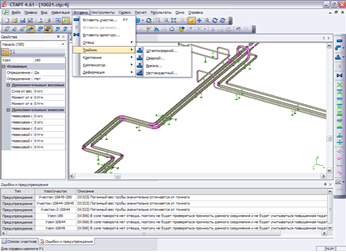

Пример редактирования участка защемленного в грунте, расчетная схема СТАРТ-а

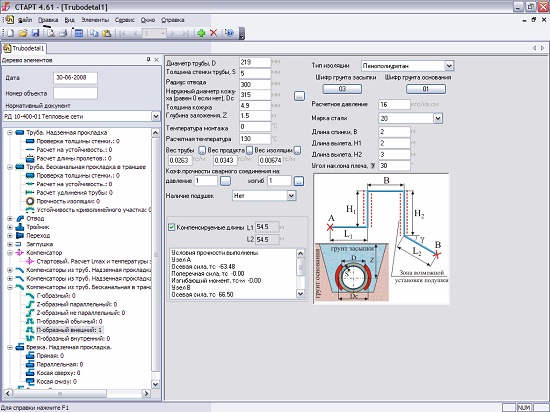

Пример расчета "П" образного компенсатора в СТАРТ-е
Пример использования модуля СТАРТ-Штуцер

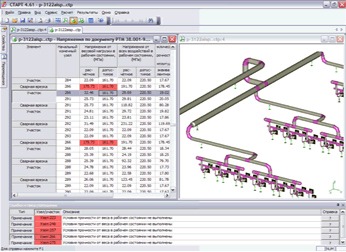

Пример вывода результатов расчета в СТАРТ-е
Все программы семейства «СТАРТ» имеют сертификат Госстандарта России, выданный, ООО ЦСПС № РОСС RU.СП15.Н00164 на соответствие СНиП 2.05.06-85, РД 10-249-98, РД 10-400-01, РТМ 38.001-94, СА 03-003-07, СА 03-005-07, ГОСТ 14249-89, ГОСТ 26202-84, ГОСТ 30732-2006.
