Ing+

Система сквозного проектирования строительных конструкций Ing+ — современный комплекс программ для проектирования строительных конструкций, сочетающий удобство использования с точностью получаемых результатов, соответствием требованиям нормативных документов стран СНГ и Европы, разнообразием решаемых задач. Данная система является уникальным предложением на российском рынке.

Сертификация

Верификация

В систему проектирования входят следующие подсистемы:

MicroFe 2012 -подсистема конечноэлементных расчетов строительных конструкций на прочность, устойчивость, колебания.

СТАТИКА 2012 (включая Статика Огнестойкость) — пакет программ для расчетов и конструирования железобетонных, стальных элементов строительных конструкций, фундаментов и подпорных стен.

ViCADo 2012 — подсистема архитектурного и инженерного проектирования строительных объектов с широкими возможностями визуализации.

COSTRUC (Сталебетон) — пакет программ для расчетов и конструирования композитных (сталежелезобетонных) элементов.

CAD — FEM — СТАТИКА — FEM — CAD

Система охватывает основные этапы проектирования конструкций, обеспечивая передачу данных от одного этапа к другому (ViCADo — MicroFe, MicroFe — Статика, MicroFe — ViCADo, Статика — ViCADo и др.). Наличие связей, предусмотренных на этапе создания подсистем, позволяет избежать ошибок при передаче данных и обеспечить наилучшую (наиболее полную) передачу информации о конструкции.

Комплексные расчеты — Железобетон — Металл — Фундаменты — Основания

Ing+ дает возможность инженеру выполнять полноценную обработку проекта в рамках одной системы.

Используя обширные возможности комплексных конечно-элементных расчетов (MicroFe), возможности для расчета и конструирования (СТАТИКА), возможности архитектурного и инженерного проектирования (ViCADo), Ing+ реализует сквозную технологию проектирования: от архитектурной идеи до рабочей документации. Многократный ввод одной и той же информации, неизбежный при работе с разнородными программами, в данном случае отсутствует. Так, например, в ПК СТАТИКА можно непосредственно использовать результаты конечно-элементных расчетов для детальных конструктивных расчетов балок и колонн. Передача значений требуемой арматуры, полученной в результате конечно-элементного расчета плиты, в ViCADo *ing позволит автоматически выбрать сетки или стержневую арматуру и получить рабочие чертежи.

Система проектирования Ing+ является мощным инструментом для архитектора и конструктора.

Особенности продукта:

• Интуитивное освоение программ
• Единая сервисная программа управления данными ProjektManager. Позволяет организовать работу с проектами, архивами, выходными документами, дополнительными материалами, осуществлять связь с другими подсистемами Ing+. Широкий спектр сервисных возможностей (работа с электронной почтой, копирование, перемещение, архивирование разделов проекта и др.)
• Передача результатов с возможностями корректировки
• Единый интерфейс для всех модулей
• Удобный ввод данных, естественный для инженера-строителя
• Обмен исходными данными между архитектурными и расчетными программами
• Cоответствие требованиям нормативных документов стран СНГ и Европы
• Разнообразные возможности для упрощения и ускорения ввода данных (стандартные значения, стандартные нагрузки, стандарные позиции, типовые тексты, …)
• В состав системы также входят дополнительные программы работы с сечениями (Profilmaker), вывода (Viewer)
• Вывод информации с помощью Viewer: набор сервисных программ позволяет формировать набор выходных документов в виде бумажного документа, электронного документа форматов pdf, rtf и других
• Редактирование непосредственно в Viewer
• Настраиваемый объем вывода
• Программные комплексы MicroFe, СТАТИКА и ViCADo работают как одна система

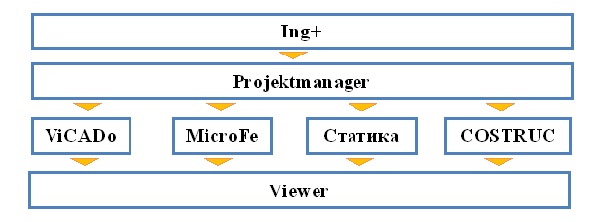

Общая схема проектирующей системы Ing+
