MicroFe

Подсистема конечноэлементных расчетов MicroFe проектирующей системы Ing+ является мощным инструментом инженера-конструктора, сочетающим легкость формирования расчетной схемы с многообразием инструментов для учета всех особенностей работы конструкции. MicroFe – единственный программный продукт для расчета строительных конструкций, прошедший процедуры сертификации (проверка правильности реализации нормативных документов) и верификации (проверка правильности решения линейных и нелинейных задач статики, устойчивости и динамики). Это обстоятельство позволяет сделать вывод о надежности и корректности результатов, полученных при расчете.

Возможность решать задачи, как в линейной, так и в нелинейной постановке, проводить динамический анализ (собственные колебания, расчет на динамическое воздействие, в том числе с учетом нелинейных связей), анализ устойчивости (в том числе с учетом физической нелинейности) позволяет выполнять комплексный анализ работы конструкции. Дополнительные виды расчетов, такие как: расчет на прогрессирующее разрушение, решение задачи идентификации, индикация погрешностей, определение спектральных свойств матрицы жесткости позволяет выявить слабые места конструкции и помогает найти оптимальные расположение и сечения элементов несущих конструкций. Применение данного программного комплекса позволяет использовать самые современные достижения вычислительной механики в расчетах строительных конструкций в понятном для инженера виде.

Отличительные особенности ПК MicroFe:

  • Повышенное внимание при разработке уделяется точности получаемых результатов. Для обеспечения наивысшей точности расчетов используются новейшие разработки в методе конечных элементов. Применение современных гибридных конечных элементов позволяет получать хорошую точность без дополнительного мелкого разбиения.
  • Возможность работы с 64 разрядной версией позволяет комфортно работать с большими расчетными схемами. Распараллеливание вычисление при расчетах дает возможность сократить время расчета и использовать самые современные типы процессоров.
  • Формирование модели ведется в понятных инженеру-строителю терминах. В качестве составляющих частей модели фигурируют обычные строительные элементы (плита, стена, колонна, балка и др.). Развитые возможности построения модели, использование информации о модели из архитектурных программ (в первую очередь, ViCADo) и графических программ (форматы dxf, dwg) делают работу с моделью комфортной.
  • Учет реальных размеров строительных конструкций позволяет повысить точность получаемых результатов для особых точек и обойти недостатки метода конечных элементов. Специальные инструменты для корректного учета стыков колонна-плита, балка-стена, стена-плита, плита-ребро дают возможность корректно смоделировать соответствующие реальные связи и получить корректные результаты для данных стыков без дополнительных затрат труда (большинство из этих инструментов могут быть сгенерированы автоматически). Работа с несогласованными сетками позволяет получить качественные конечно-элементные сетки при корректном моделировании стыков конструктивных элементов.
  • Модель слоистого грунтового основания с возможностью задания нелинейных свойств соединения фундаментов с грунтовым массивом и нелинейных свойств грунта позволяет корректно учесть влияние работы основания на несущую конструкцию. Модель учитывает различные свойства по слоям, влияние соседних строений, действие нагрузки от собственного веса грунта, что невозможно при использовании параметрических моделей упругого основания. При работе со слоистым основанием могут быть рассмотрены задачи со свайно-плитными фундаментами, с учетом нелинейных свойств грунта и связи грунта и сваи.
  • Мощное расчетное ядро позволяет решать задачи большой размерности за короткое время на обычных персональных компьютерах. Автоматическое распараллеливание расчетов дает возможность использовать все ресурсы многопроцессорных (многоядерных) компьютеров для ускорения расчетов.
  • Выполнение конструктивных расчетов с применением понятия «конструктивный элемент» для железобетонных и стальных конструкций делает задание данных для конструктивных расчетов и анализ результатов простым и понятным. Автоматическое преобразование позиций (строительных элементов) в конструктивные элементы, развитые возможности редактирования групп и элементов, хранения результатов облегчают работу инженера-конструктора.
  • Реализация новейших нормативных документов. Сотрудничество с нормообразующими институтами позволяет корректно реализовать новые нормативные документы сразу после их выхода.
  • Реализация новых типов расчетов. Реализованы расчеты на прогрессирующее обрушение, расчет теплопроводности, расчет на сейсмическое (динамическое) воздействие с учетом работы нелинейных связей (сейсмоизоляторов). Реализована оценка надежности железобетонных стержневых конструкций вероятностными методами. Учет этапности возведения с возможностью просмотра результатов по каждому этапу моделирует работу конструкции с учетом технологии и последовательности возведения (в том числе для нелинейных задач).
  • Связь с другими программами проектирующей системы ING+ (ViCADo, Статика) и программами сторонних производителей (TEKLA Structures) позволяет выстроить сквозную технологию проектирования строительных конструкций.

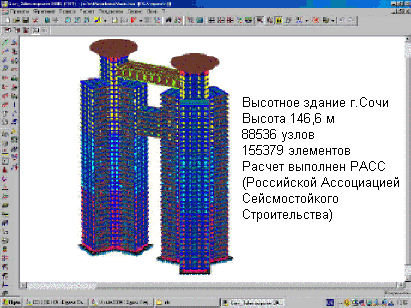

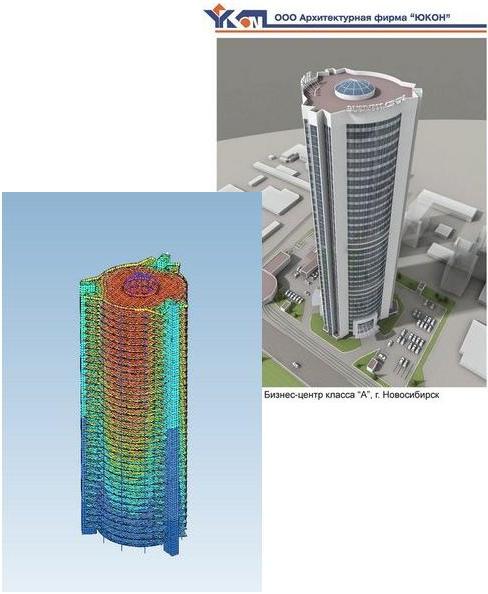

Конечноэлементная модель жилого здания
Конечноэлементная модель жилого здания

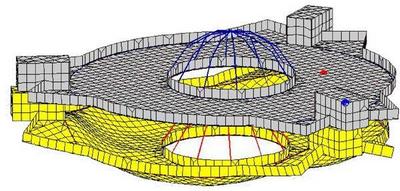

Расчетная схема покрытия здания бизнес-центра, Новосибирск
Расчетная схема покрытия здания бизнес-центра, Новосибирск

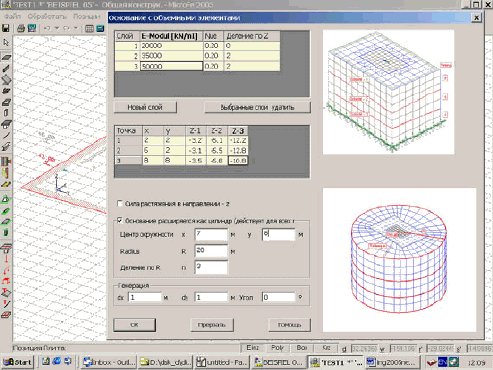

Модель жилого здания с грунтовым основанием
Модель жилого здания с грунтовым основанием

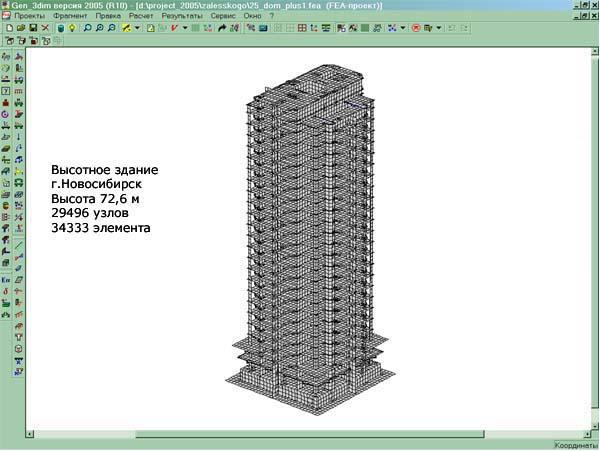

Конечноэлементная модель жилого здания
Конечноэлементная модель жилого здания

MicroFe 2016

Краткий перечень новых возможностей версии Ing+ 2016 в формате .pdf

MicroFe 2015 (+Новый интерфейс!)

Краткий перечень новых возможностей версии Ing+ 2015 в формате .pdf

MicroFe 2014

Краткий перечень новых возможностей версии Ing+ 2014 в формате .pdf

MicroFe 2013

Краткий перечень новых возможностей версии Ing+ 2013 в формате .pdf

MicroFe 2012

Краткий перечень новых возможностей версии Ing+ 2012 в формате .pdf

MicroFe 2011

Краткий перечень новых возможностей версии Ing+ 2011 в формате .pdf

MicroFe 2010

Новые возможности системы Ing+2010

MicroFe 2009

Новые возможности системы Ing+2009

MicroFe 2008

Новые возможности системы Ing+2008

MicroFe 2007

Новые возможности MicroFe 2007

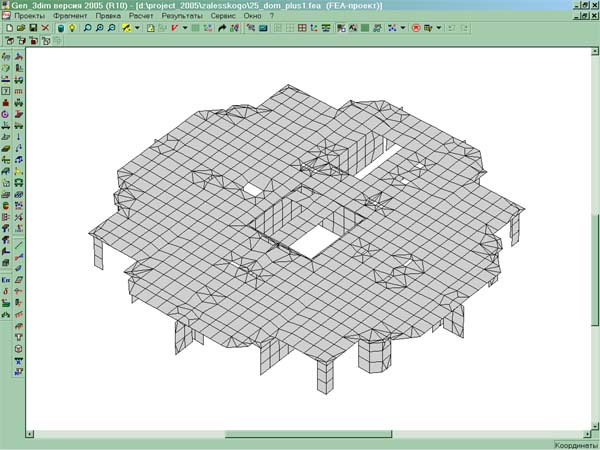

Жилой дом (FEA-проект)
Жилой дом (FEA-проект)

Функциональные возможности системы

  • Возможности интерфейса:
  • графический интерактивный ввод данных сложных пространственных конструкций при помощи естественных для инженера объектов-позиций (плиты, колонны, стены, подбалки, нагрузки), в том числе, автоматическая генерация пространственных конечно-элементных моделей

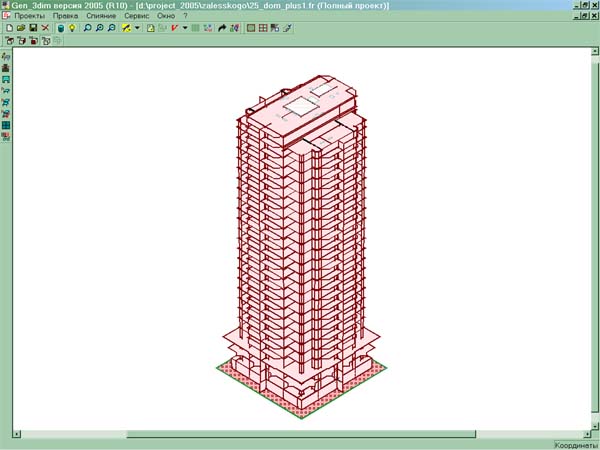

    Жилой дом (Полный проект)
    Жилой дом (Полный проект)
  • оценка качества КЭ-сетки и ее оптимизация
  • интерфейс с архитектурными системами: ArCon, ArchiCAD, speedikon A
  • использование в качестве подосновы 2D- и 3D-DXF-файлов
  • работа со всей расчетной схемой или с произвольно определенным фрагментом

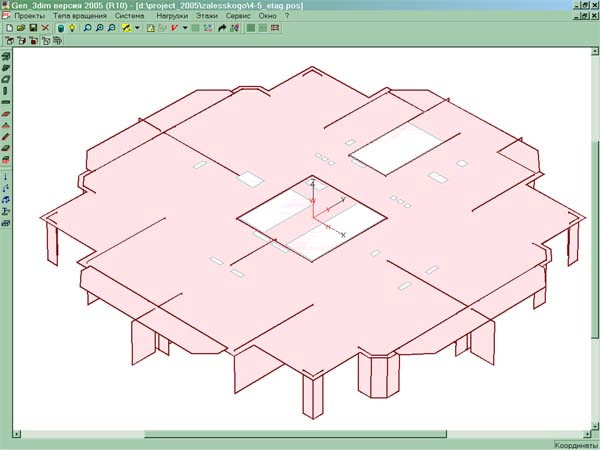

    Типовой этаж (POS-проект)
    Типовой этаж (POS-проект)

    Типовой этаж (FEA-проект)
    Типовой этаж (FEA-проект)

  • функция UNDO/REDO для редактирования геометрии]
  • функции сортировки элементов по различным критериям
    • Возможности расчетов:
  • плоские и пространственные стержневые конечные элементы, в том числе с учетом поперечного сдвига
  • современные высокоточные конечные элементы плоских оболочек (гибридные и метода перемещений) для расчета пространственных систем
  • высокоточные элементы плит (в том числе толстых)и балок-стенок
  • высокоточные объемные элементы, в том числе ортотропные
  • подбалки/надбалки (ребра жесткости)
  • опоры в произвольно ориентированных системах координат
  • одно- и двухпараметрические упругие основания, в том числе односторонние
  • упругие и упруго-пластические связи (шарниры) в произвольно ориентированных системах координат по всем степеням свободы для всех типов элементов
  • начальные несовершенства
  • изотропные и ортотропные материалы, в том числе обобщенный ортотропный материал
  • определение характеристик сложных сечений, в том числе тонкостенных
  • сосредоточенные и распределенные нагрузки (силовые и кинематические) в произвольно ориентированной системе координат, в том числе независимые от сетки
  • свободные распределенные нагрузки (с возможностью преобразования в узловые)
  • температурные нагрузки, подвижные нагрузки
  • преднапряжение
  • использование метода подконструкций для больших систем
    • Статические, динамические расчеты и расчеты на устойчивость, в том числе:
  • с учетом односторонних связей, односторонне работающих элементов, одностороннего упругого основания (модели Винклера и Пастернака)
  • по теории II порядка (расчет по деформированной схеме) для всех типов элементов
  • по теории III порядка для комбинированных систем
  • расчеты на устойчивость в т.ч. при сложном нагружении
  • определение расчетных длин элементов
  • определение собственных значений и собственных векторов матрицы жесткости (анализ обусловленности и распределения жесткостей в системе), в том числе с учетом конструктивной нелинейности
  • определение частот и форм собственных колебаний в заданном интервале (в т.ч. с учетом изменения жесткости системы от статических нагрузок)
  • расчет на вынужденные колебания
  • многопроцессорный расчет
    • Конструктивные расчеты железобетонных и металлических конструкций по СНиП, в том числе:
  • определение требуемой арматуры и проверка прочности сечения для железобетонных элементов, в том числе подбалок/надбалок
  • подбор сечения по напряжениям для стальных конструкций
  • проверка прочности и устойчивости элементов стальных конструкций
    • Расчет пульсационной составляющей ветровой нагрузки
  • в соответствии со СНиП 2.01.07-85, а также по другим нормативно-методическим материалам
    • Расчет на сейсмические воздействия
  • расчет на сейсмические воздействия в соответствии со СНиП II-7-81*, на многокомпонентные акселерограммы, определение сейсмических нагрузок с учетом ротационных свойств воздействия и неравномерного в плане поля ускорений
    • Развитый графический и табличный вывод
  • показ результатов в виде изолиний, изоповерхностей, цифровых значений или эпюр по произвольным сечениям, в том числе для произвольных фрагментов; вывод исходных данных и результатов расчета в табличном и графическом виде в Microsoft Word, в графическом виде — в DXF-, HPGL-файлы

    Новые функциональные возможности:

  • Расчеты с разделением краевых условий и кинематических нагрузок в узлах системы для передачи реакций как нагрузок на другие фрагменты и проекты
  • Новые возможности учета реальных размеров и связей различных конструктивных элементов, взаимодействующих друг с другом, в т.ч. для стен и примыкающих стержней
  • Новые функции редактирования: масштабирование проектов, копирование свойств элементов, копирование нагружений из других проектов, контекстный поиск и редактирование объемных элементов в табличном виде
  • Конструктивные расчеты железобетонных элементов по I-му и II-му предельным состояниям по СНиП 52-01-03 (СП 52-101-03) и СНБ 5.03.01-02
  • Редактирование этажей для 3D-позиций как объектов
  • Автоматическая генерация новых типов связей различных элементов друг с другом при создании конечно-элементных моделей из позиций
  • Интерфейс с пакетами программ для создания чертежей железобетонных конструкций ViCADo-Ing2004 и Isb-cad (Glaser)
  • Синтез случайных динамических нагрузок на сооружения при землетрясениях
  • Оценка уровня повреждений несущих конструкций; Оценка риска конструкций при сейсмических воздействиях; Анализ возможных форм разрушения сооружения
  • Новые сервисные функции
  • Формирование AVI-файлов для перемещений и колебаний системы

    Для пользователей MicroFe: новое в MicroFe 2006

    1. Работа с проектами

    3D-просмотр FE-модели

    К каждой FE-модели mb-ProjektManager выводит изображение, соответствующее последнему состоянию процесса обработки. Начиная с версии MicroFe 2006, дополнительно предлагается 3D-визуализация. Она соответствует последнему 3D-изображению, которое было выведено в MicroFe. Для поворота осей 3D-модели, ее нужно выбрать щелчком клавишей в ProjektManager.

    2. Программный интерфейс

    Программный интерфейс был переработан и теперь соответствует технологии Office 2003.

    3. Панели инструментов

    К двум уже имеющимся в MicroFe 2005 панелям инструментов добавлены новые. Все панели инструментов могут размещаться в окне интерфейса произвольным образом. С помощью пункта меню Вид/Панели инструментов панели инструментов можно делать видимыми и невидимыми, пункт меню Вид/Панели инструментов/Стандартная конфигурация обеспечивает доступ к конфигурации панелей, которую Вы видите сразу после инсталляции. Все кнопки панелей инструментов имеют подсказки, которые появляются при подведении курсора. Если соответствующую функцию можно вызвать с помощью «горячих клавиш», то в тексте подсказки в скобках приводится комбинация этих клавиш.

    4. Маркировать — Обработать

    Одним из существенных изменений в MicroFe 2006 является режим Маркировать/ Обработать. Этот режим запускается вместе с запуском MicroFe. Если в процессе ввода необходимо снова переключиться в режим Маркировать/Обработать, то можно использовать кнопку с изображением стрелки или завершить актуальный ввод с помощью клавиши „ESC“, причем, в некоторых случаях, клавишу „ESC“ нужно нажать несколько раз до тех пор, пока не будут прерваны все операции ввода.

    Маркировать

    С помощью кнопки с изображением стрелки в MicroFe 2006 можно переключиться в режим выбора. Каждую позицию можно отдельно маркировать щелчком клавишей мыши. Для маркировки нескольких позиций необходимо держать нажатой клавишу Ctrl. Несколько позиций можно маркировать одновременно также и с помощью переключателей POLY и BOX, расположенных в нижней части окна программы. Примечание: Функция переключателя KRZ изменена. Прежде было необходимо, чтобы, как минимум, одна точка позиции (начало/конец балки или вершина полигона) попала внутрь рамки выбора. Теперь считается достаточным, если пересекается линия позиции. С помощью комбинации Ctrl+A маркируются все позиции. Наряду с позициями строительных элементов и нагрузок допускается также выбирать вспомогательные линии. Все маркированные позиции можно удалять, перемещать, копировать, вращать или зеркально отражать.

    Маркировать по типам

    Для больших FE-моделей можно производить целевую маркировку, для этого в специальном диалоге следует указать, какие типы позиций или нагрузок маркируются. В этом диалоге можно также выбрать нагружение, которое будет влиять на изображение. В результате, получается обзор, какие позиции нагрузок действуют в соответствующем нагружении. Выбираемый тип в процессе выбора можно изменить.

    Обработать маркированные позиции

    Общие функции обработки, такие как: удалить, копировать, переместить, вращать теперь объединены в панель инструментов Обработать. В отличие от версии MicroFe2005, позиции сначала нужно маркировать (как в Windows), а затем определить обработку. При копировании, вращении и зеркальном отражении открывается вспомогательный диалог для того, чтобы иметь возможность определить вектор расположения копии, центр вращения и угол поворота, а также ось зеркального отражения. Данные из этого диалога можно вводить непосредственно в графику.

    Обработать маркированные позиции в диалоге свойств

    Двойной щелчок клавишей на уже маркированной позиции открывает диалог свойств, причем показываются только маркированные позиции. Если еще нет маркированных позиций, то двойной щелчок клавишей на позиции приводит к тому, что в диалоге свойств появляется именно эта позиция. Тем самым достигается быстрая и наглядная обработка выбранных позиций. Если сделать двойной щелчок клавишей вне позиций, то открывающийся диалог свойств будет содержать все позиции.

    Визуализировать маркированные позиции

    Если запустить визуализацию в режиме выбора (клавиша F8), то будут показаны только маркированные позиции. Это позволяет создавать для просмотра и контроля отдельные фрагменты системы. При отсутствии маркированных позиций изображается вся FE-модель.

    Информация

    Кнопка с изображением стрелки и буквы „i“ служит для запроса информации. Для каждой позиции, при наведении курсора, MicroFe показывает определенную информацию. С ее помощью можно быстро проверить, например, то, что толщина плиты во всех областях плиты одинакова. Параметры выбора влияют и на запрос информации.

    5. Все позиции с шаблонами

    MicroFe оперирует понятием позиция. FE-модель описывается с помощью позиций строительных элементов и позиций нагрузок. Позиция несет всю информацию, необходимую для дальнейшей обработки (генерации сетки, расчета, конструктивного расчета). Перед установкой новой позиции можно отредактировать свойства данной позиции. При частом переключении программы ввода между существенно отличающимися позициями прежде требовалось все установки переносить заново. Вместо этого MicroFe 2006 предлагает использовать технологию шаблонов. С ее помощью можно перенести сделанные установки из каталога в шаблон. Затем можно установить позицию или отредактировать данные еще раз. Для всех позиций предлагаются стандартные шаблоны, которые соответствуют установкам прежней поставочной версии. Допускается создавать собственные шаблоны. Для этого с помощью кнопки, расположенной справа от списка выбора, необходимо открыть специальный диалог.

    6. Конструктивные линии

    Конструктивные линии являются мощным вспомогательным средством в MicroFe. С их помощью ввод исходных данных осуществляется быстро и точно. Раньше функции управления конструктивными линиями находились в контекстном меню. Теперь они объединены в панель инструментов Конструктивные линии / Улавливание.

    Локально-ортогональный ввод

    Конструктивные линии представляют собой систему координат, начало которой перемещается вместе с вводом каждой точки. Таким образом, каждую новую точку можно определять относительно предыдущей. Кроме того, направление конструктивных линий определяется относительно двух последних точек. Все это позволяет создать вспомогательную ортогональную систему ввода даже в случае расположенной под углом секции здания. Мы называем работу с конструктивными линиями „локально-ортогональный ввод“. Кроме MicroFe, с конструктивными линиями работает программа ViCADo. Для поддержки надежного использования этой технологии в обеих системах, функции, относящиеся к конструктивным линиям в ViCADo и MicroFe, были взаимно согласованы.

    Параллельные функции

    В MicroFe 2005 и в более ранних версиях во время ввода можно было с помощью контекстного меню выполнять определенные построения. Курсор мыши надо было навести на линию или точку и для этой линии или точки вызвать нужные команды. Этот способ действия предполагал большое количество операций. В MicroFe 2006 все построения осуществляются с помощью панели инструментов Конструктивные линии/Улавливание. Операцию можно вызвать как с помощью щелчка клавишей мыши, так и с помощью комбинаций клавиш клавиатуры, которые приводятся в подсказке, появляющейся при наведении курсора на соответствующую кнопку. Каждый щелчок или нажатие клавиши запускает так называемую параллельную функцию. Актуальный ввод прерывается на время выполнения параллельной функции или до выхода из нее с помощью клавиши ESC. Затем прерванная функция продолжает свою работу.

    Комбинации клавиш

    Команды, вызываемые с помощью комбинаций клавиш для параллельных функций, согласованы с аналогичными командами ViCADo. Дополнительную информацию по этому вопросу можно найти в разделе документации „Горячие клавиши“, которая входит в поставочный комплект.

    7. Прерывание с помощью ESC

    Любой процесс вода может быть прерван с помощью клавиши ESC. При этом команда клавиши ESC является контекстной. Например: ввод новой области плиты / две вершины прямоугольной плиты уже введены, третья вершина должна быть сконструирована как точка пересечения двух линий, и первая линия уже выбрана. Повторное нажатие на клавишу ESC вызывает следующую последовательность действий: сначала прерывается процесс построения точки пересечения, затем удаляются две уже созданные вершины полигона и, наконец, осуществляется выход из режима ввода области плиты.

    8. DXF- и DWG-файлы

    Обмен данными между отдельными разработчиками проекта всегда играет большую роль. Часто обмен данными осуществляется на базе DXF- и DWG-файлов. В MicroFe 2006 загруженные DXF- или DWG-файлы копируются в актуальную директорию проекта, для того, чтобы в любой момент времени быть в распоряжении соответствующей FE-модели, а также быть доступными, если проект или FE-модель архивируется и снова распаковывается или, если она пересылается другому разработчику. (DXF-файл для этого сохраняется в директории <projekt>/<fe-modell>.fol/).

    Новые возможности GEN_3DIM в версии 2006

    1. Новое расчетное ядро

    Модифицированное расчетное ядро позволяет решать большие задачи быстрее и с меньшими затратами ресурсов. Например, объем необходимой оперативной памяти может быть снижен на порядок.

    2. Новая технология расчета на сейсмические воздействия (непосредственное определение перемещений и усилий)

    Работа с сейсмическими нагрузками существенно облегчена. Результаты сейсмических воздействий хранятся как перемещения и усилия, что позволяет избежать дополнительных перерасчетов при добавлении новых направлений воздействий и облегчает ввод исходных данных для определения РСУ.

    3. Генерация и расчет систем с несогласованными сетками

    Благодаря работе с несогласованными сетками, выполняется анализ расчетной схемы с различными размерами конструктивных элементов с использованием неискаженной сетки на стыке элементов. Применение элементов правильной формы дает возможность получить наиболее точный результат.

    4. Показ процента разрушенного материала (трещин) при анализе нелинейного расчета железобетонных конструкций

    При просмотре результатов нелинейного расчета железобетонных конструкций можно определить глубину развития трещин, что позволяет провести более подробный анализ работы элементов с учетом физически нелинейной работы материала.

    5. Решение задач устойчивости с учетом действия поперечных сил и моментов для стержневых элементов

    Учет всех компонентов напряженно-деформированного состояния позволяет уточнить решение задач устойчивости.

    6. Оцифровка эпюр армирования стержневых элементов

    Появилась дополнительная возможность получить информацию о результатах расчета арматуры в стержневых элементах во всех сечениях элементов в виде цифровых значений.

    7. Автоматическая проверка совпадающих узлов для различных групп кинематических гипотез (RIGI)

    Более точная обработка пересечений стен и плит при учете реальных размеров плит и стен позволила расширить область применения кинематических гипотез.

    8. Автоматическое распараллеливание расчетов (независимо от разбиения на подконструкции) для многопроцессорных компьютеров

    Новая возможность расчетного ядра позволяет использовать все ресурсы компьютера при общих расчетах, независимо от разбиения на подконструкции.

    Дополнительные возможности версии MicroFe 2005:

  • Обработка обобщенных нелинейных шарниров (связей), в том числе расчет на прогрессирующее разрушение
  • Решение задачи теплопроводности
  • Новая модель слоистых упругих оснований (ввод в позициях)
  • Новые позиции для узлов стержневых элементов
  • Возможность учета совместной работы стен и плит (автоматическое сгущение сетки для стен и плит и формирование кинематических гипотез при генерации)
  • Автоматическая генерация эксцентриситетов для плит с областями различной толщины и колонн с вутами
  • Конструктивные расчеты ж/б стержневых элементов как конструктивных элементов (ранее — как КЭ-элементов)
  • Определение главных и эквивалентных напряжений для граней элементов (три критерия)
  • Новый ввод плит переменной толщины и распределенных трапециевидных нагрузок для позиций
  • Новые возможности работы с комбинированными системами на уровне позиций
  • Решение динамических задач с локальными нелинейностями для кинематических и силовых воздействий (в том числе с неравномерным полем ускорений)
  • Вывод информации в PDF — формате
  • Просмотр относительных перемещений при показе деформации
