Назначение — выполняет расчеты строительных конструкций по СНиП и готовит проектную документацию для представления заказчику и в органы экспертизы:
расчет стальных конструкций (расчет балок, колонн сплошного и составного сечения, профнастила и узлов ферм из гнутых профилей);
расчет железобетонных конструкций (расчет балок, колонн, стен и плит: подбор арматуры, проверка сечений — в т.ч. тавровых и двутавровых, косое внецентренное сжатие, расчет круглых колонн и колонн с распределенной арматурой, трещиностойкость, проверка прогиба, расчет на смятие и продавливание);
расчет каменных и армокаменных конструкций (проверка сечений — прямоугольных и тавровых на центральное и внецентренное сжатие, растяжение, срез, трещиностойкость и смятие);
расчет фундаментов;
теплотехнический расчет (сопротивление теплопередаче и паропроницанию стен, покрытий, перекрытий и светопрозрачных конструкций);
другие строительные и машиностроительные расчеты.
Главное преимущество - на сегодня это единственная программа, в которой расчет оформляется в виде текстового документа (в формате Word), подобному созданному опытным конструктором вручную, что позволяет легко проконтролировать любую часть расчета.
Так выглядит фрагмент отчета, автоматически созданного программой:
Он включает:
все формулы (как в символьном виде, так и с подстановкой значений);
ссылки на номера формул и пункты СНиП;
перевод единиц измерения;
графические иллюстрации.
Возможна корректировка отчета, вставка таблиц, графиков, рисунков и т.д.
Что это дает:
Быстрая и качественная подготовка проектной документации, требуемой заказчиками и органами экспертизы.
Нет необходимости слепо доверять программе, ее можно легко проверить на каждом этапе расчета.
Основные возможности и преимущества NormCAD:
Программа позволяет выполнять большинство наиболее используемых в строительстве расчетов
Выдаются не только конечные или промежуточные результаты, а подробный отчет с формулами в привычном для понимания виде. Это помогает обоснованно разрешать спорные вопросы, повышает надежность расчетов.
Удобный ввод данных в режиме опроса. Программа сама определяет, какие данные еще не введены, и предлагает их ввести. Простые диалоговые окна.
Данные при вводе контролируются, но при всей простоте программа рассчитана на грамотных, понимающих расчетчиков.
Программа может служить в учебных целях, т.к. раскрывает всю последовательность расчета.
Расчет можно выполнять на основе готовых примеров из Пособий к СНиП.
Возможность расчета сечений произвольной формы.

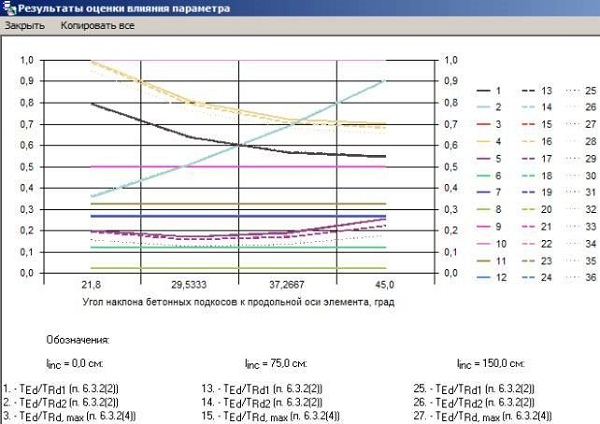

Возможность получения информации в виде графиков.
Подбор оптимальных значений параметров
Оценка таблиц результатов других программ на требования норм.
Открытый алгоритм расчетов. Встроенный язык программирования.
Отчет можно передать в Word с оформлением рамкой и основной надписью по ГОСТ.
Отчеты, подготовленные в программе, принимаются органами экспертизы.
Программу используют сотни проектных организаций.
Низкая стоимость.
Пример расчета: Подбор продольной арматуры изгибаемого элемента прямоугольного сечения (п. 3.18 Пособия к СНиП 2.03.01-84).

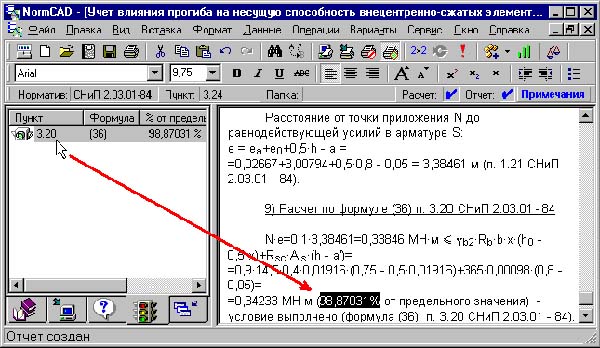

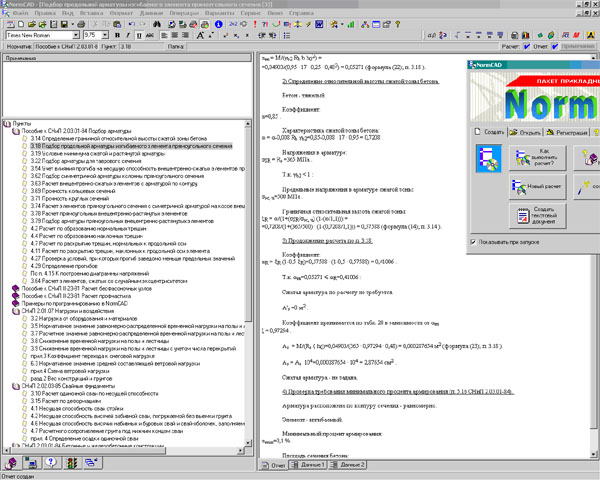

Копия экрана программы:
NormCAD 7.0.1 с новыми компонентами от 20 июля 2011г.
Основные изменения и дополнения версии NormCAD 7.0
В основной программе:

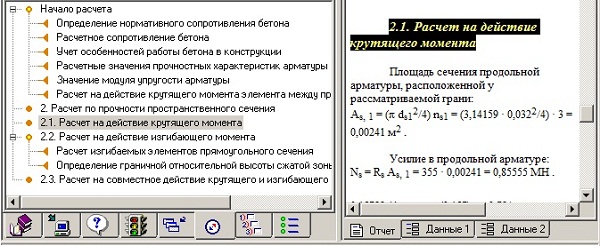

добавлена панель Навигация (показывает список или структуру содержания документов);

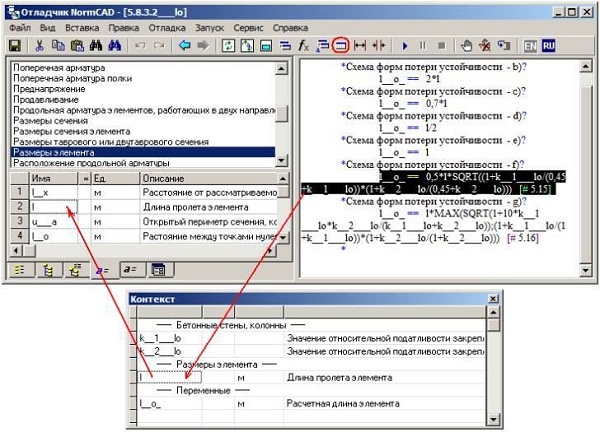

добавлена панель Контекст (обновляется при двойном щелчке по значениям переменных в формулах отчета):
упрощает поиск значений в тексте отчета;
позволяет найти место в отчете, где определяется выделенное значение;
выводит список переменных, используемых в формуле, с возможностью изменения их значений;
выводит список групп данных, содержащих переменные, используемые в формуле, с возможностью их редактирования;
выводит панель команд для работы с переменными (Поиск решения, Оценка влияния, Построить график).

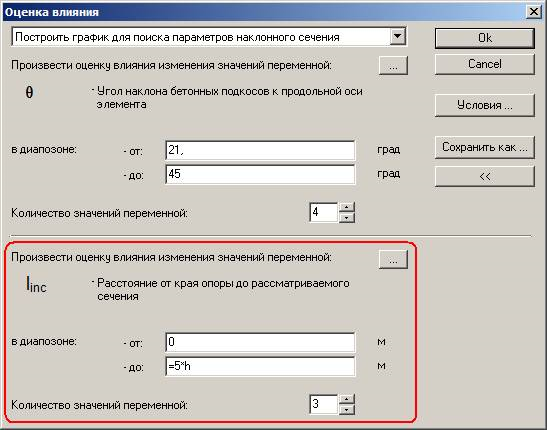

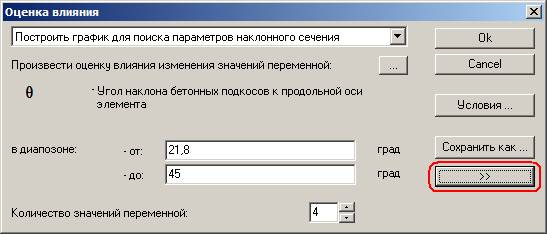

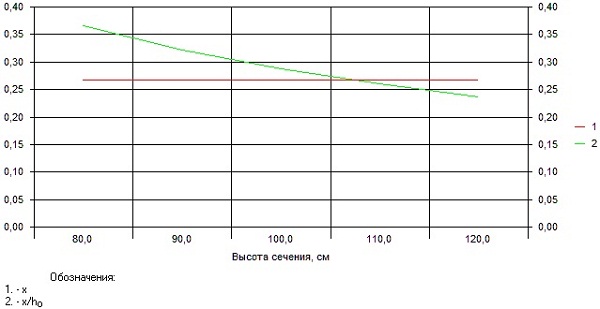

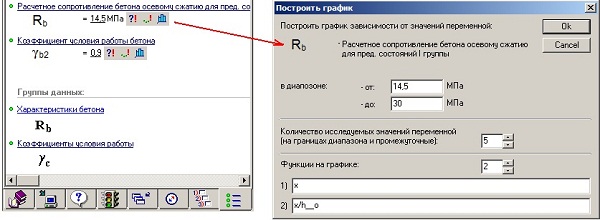

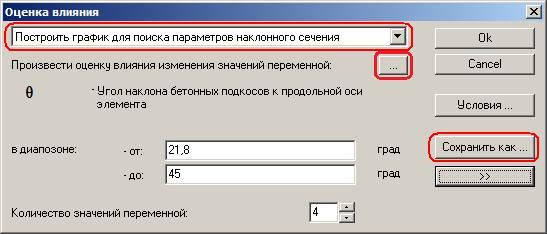

добавлена команда Построить график — для построения графиков функций в зависимости от значения выбранной переменной (в функцию можно включать любые переменные, используемые в расчете);

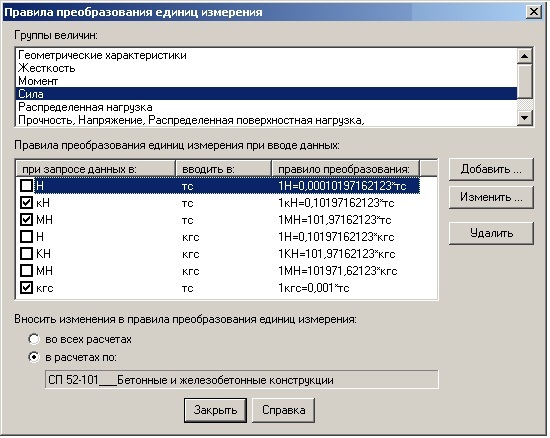

новая версия окна Правила преобразования единиц измерения;

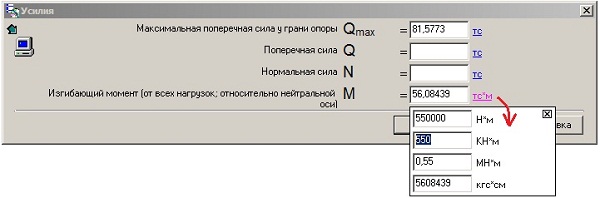

добавлены гиперссылки размерностей для ввода данных в выбранной размерности;

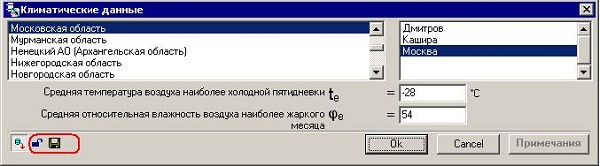

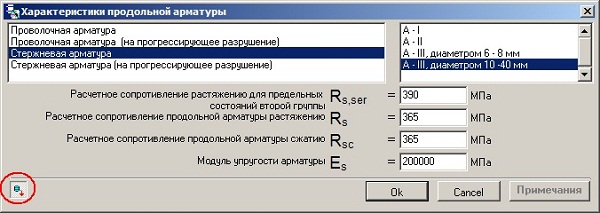

добавлена кнопка Из баз данных (в левом нижнем углу окна) — для выбора режима ввода данных:
1) из справочника;
2) ввод произвольных значений.
добавлена передача РСУ из программ Lira и LirARM;
поддержка Windows 7 x 64-bit.
В компонентах:
введен расчет по СП 50-102-2010 "Свайные фундаменты" или актуализированной редакции СНиП 2.02.03, включая:
расчет отдельных свай и свайных кустов по прочности и деформациям основания;
учет сейсмики;
учет сил морозного пучения;
расчет осадки в билинейной постановке.
введен расчет по СНБ 5.03.01-02 "Бетонные и железобетонные конструкции" (нормы Республики Беларусь с элементами европейских норм Eurocode) с примерами расчета;
введен расчет по СТО 52-117-2008 "Железобетонные пространственные конструкции покрытий и перекрытий":
расчет железобетонных сводов;
расчет железобетонных куполов с учетом:
-совместной работы с опорным кольцом;
-краевых эффектов при расчете по приближенной моментной теории;
-равномерного и неравномерного загружения.
введен учет СТО-008-02495342-2009 (сортамент);
добавлена утилита Учет региональных норм водопотребления для расчета по СНиП 2.04.01-85;
использование формул вместо таблиц при расчете напряжений для расчета осадок по СП 50-101;
новая версия программы NormFEM:
введена поддержка ZwCAD 2010;
ускорен расчет с учетом физической нелинейности;
введен учет совместной работы конструкций и основания с определением осадок по методу послойного суммирования:
-введены таблицы Слои грунта, Фундаменты, Соседние здания;
-в окне Параметры переключатель Учет нелинейности — при взаимодействием с основанием;
-пример расчета.
документирование расчетов сочетаний усилий с передачей таблиц результатов в MS Word с рамкой по ГОСТ (кнопка Отправить в Word в окне РСУ (РСН)); в таблицах результатов расчета введен столбец с указанием ссылки на нормы для основной проверки при расчете сочетаний или на номера сочетаний, используемых при оценке сочетания без выполнения расчета
автоматическая вставка таблиц в текст отчета в формате MS Excel (в частности при расчете нагрузок)
Изменения в среде программирования в NormCAD:
увеличен объем пользовательской базы данных, при котором ее регистрации не требуется, с 16 КБ до 32 КБ
введена возможность запуска заданий к пользовательским базам данных
Изменения в составе компонентов:
введен расчет по Пособию к СП 52-101-2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры» с примерами расчета
введен расчет по Пособию к СП 52-102-2004 «Предварительно напряженные железобетонные конструкции» с примерами расчета
в сортамент введены данные по ГОСТ 8732-78 и ГОСТ 10704-91
новая версия программы NormFEM (изменения в расчете с учетом физической нелинейности):
в панели Элементы выбор для групп элементов различных моделей работы:
с учетом физической нелинейности (по диаграммам СП 52-101);
добавлена панель Данные в порядке ввода с историей ввода данных и возможностью быстрого вызова последних окон, в которые вводились данные
добавлены кнопка и команда Изменить последние введенные данные с вызовом последнего окна, в которое вводились данные
в окне Новый расчет введены панели со значками групп нормативных документов и задач (что упрощает их поиск)
введена настройка комментария в тексте отчета по выполнению условий (настройка во вкладке Формат в окне Параметры)
введена возможность расчета сочетаний одновременно по нескольким видам шаблонов настроек (например, одновременный расчет сжатых и растянутых элементов) — выбор в окне Мастера передачи данных (вызывается из окна РСУ (РСН))
введены комплексные расчеты — объединяющие несколько видов расчета
Изменения в составе компонентов:
введен учет коэффициента условия работы, учитывающего сейсмическое воздействие
новая версия программы Деформационная модель:
увеличено количество расчетных участков
добавлена возможность ввода участков сечения с разными свойствами (может использоваться в расчетах на огнестойкость железобетонных элементов)
добавлена программа NormFEM для расчета методом конечных элементов усилий в элементах конструкций и передачи в программу NormCAD таблиц усилий для их комплексного расчета в окне РСУ (РСН)
Основные возможности программы NormFEM:
статический расчет плоских и пространственных конструкций
подбор сочетаний нагрузок и воздействий с учетом требований СНиП "Нагрузки и воздействия" и СНиП "Строительство в сейсмических районах", а также с учетом требований норм по расчету конструкций
передача сочетаний усилий и соответствующих коэффициентов условий работы в программу NormCAD для проверок в соответствии с нормативными документами по расчету стальных, алюминиевых, железобетонных и деревянных конструкций, стального профилированного настила и сталежелезобетонных перекрытий (СНиП, СП, ГОСТ, СТО и др.)
учет физической нелинейности (по деформационной модели СП 52-101-2003)
учет геометрической нелинейности (при предположении малых деформаций)
максимальное количество элементов или узлов не более 32000 — максимальная размерность решаемых задач 192000 (в демонстрационной версии не более 80 узлов в линейных расчетах и не более 20 узлов в нелинейных; без регистрации в ключе NormFEM работает в режиме демонстрационной версии)
расчет пластин ведется на основе использования модели перекрестной сети из стержневых элементов
расчетная схема элементов задается во внешнем графическом редакторе (AutoCAD или ZwCAD)
примеры расчета
28 июля 2008 г. выход новых компонентов для расчетов в NormCAD
Вышли базы для расчетов по:
СП 52-104 "Сталефибробетонные конструкции"
СТО 36554501-006-2006 "Правила по обеспечению огнестойкости : железобетонных конструкций"
СТО 0047-2005 "Перекрытия сталежезобетонные"
"Рекомендациям по проектированию монолитных железобетонных перекрытий со стальным профилированным настилом" 1987г.
30 декабря 2007 г.
Выход версии 5.4 программы NormCAD
Что нового:
Изменения в основной программе:
Рамка и штамп (при передаче отчета в MS Word) приведены в соответствие с ГОСТ (отличаются первая и последующие страницы).
В окне РСУ (РСН) добавлена кнопка для передачи таблицы результатов в MS Excel.
Цветовое оформление таблицы результатов РСУ (РСН) при передаче в MS Excel.
В окне документа NormCAD добавлена возможность введения дополнительных кнопок в нижнем правом углу окна (используется для вывода графических результатов при расчете по деформационной модели по СП 52-101 и СП 52-103).
Новый тип стандартных диалоговых окон для ввода данных в виде таблиц.
В стандартном окне для ввода данных введена строка примечания, относящегося к вводимой переменной.
В стандартном окне для ввода из баз данных:
введена возможность изменения ширины окна
настройка ширина списков
Использование символов юникод при оформлении отчета (в алгоритме можно писать UC<номер символа>).
Фильтры для шаблонов настроек в окне Мастера ввода табличных данных.
Изменения в составе компонентов:
Добавлено задание Расчет колонн в базе данных для расчета по СП 52-101
появилась возможность оценки таблиц сочетаний усилий для элементов произвольного сечения, рассчитываемых по деформационной модели
В базе данных по расчету по СП 52-101 введены расчеты по СП 52-103-2007 "Железобетонные монолитные конструкции зданий":
расчет плоских плит при совместном действии сочетаний поперечных сил и моментов Mx, My и Mxy
расчет стен с симметричным армированием при совместном действии усилий
расчет колонн по деформационной модели
Добавлена база данных для расчета по СНиП 2.04.01-85 "Внутренний водопровод и канализация зданий"

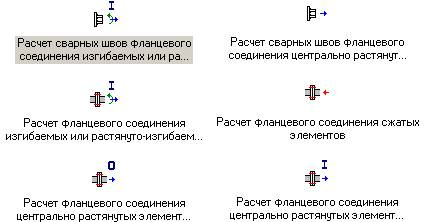

Добавлена база данных для расчета фланцевых соединений по Разделу 27 Пособия по проектированию стальных конструкций (к СНиП II-23-81*)
Добавлена база данных для расчета по ТСН МФ-97 МО "Проектирование, расчет и устройство мелкозаглубленных фундаментов малоэтажных жилых зданий в Московской области"
Новая версия программы "Деформационная модель" (учет прогиба и случайного эксцентриситета; изменено оформление отчета)
Новая версия программы "Общий случай" (введена подготовка подробного отчета)
Изменения в системе защиты:
Обновлены драйверы
Обновлен сетевой сервер
СОСТАВ основных комплектов NormCAD версии 5.3
NormCAD 5.3 (основная программа)
Руководство по NormCAD
Комплект "Строительство":
База данных для расчета по СНиП II-23-81 "Стальные конструкции"
База данных для расчета железобетонных конструкций по СНиП 2.03.01-84 "Бетонные и железобетонные конструкции"
База данных для расчета по Пособию по проектированию бетонных и железобетонных конструкций … без предварительного напряжения арматуры к СНиП 2.03.01-84 "Бетонные и железобетонные конструкции"
База данных для расчета по СНиП II-22-81 "Каменные и армокаменные конструкции"
База данных для расчета профнастила по Пособию к СНиП II-23-81 "Стальные конструкции"

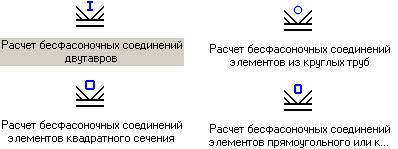

База данных для расчета бесфасоночных соединений ферм с элементами из труб прямоугольного сечения по Пособию к СНиП II-23-81 "Стальные конструкции"
База данных для расчета по СНиП II-3-79 "Строительная теплотехника" (разделы 2 и 6) — сопротивление теплопередаче и паропроницанию
База данных для расчета по СНиП 2.02.03-85 "Свайные фундаменты" (расчет центрально-нагруженных одиночных свай)
Программа <Общий случай> (общий случай расчета внецентренно-сжатых железобетонных элементов при любом сечении и армировании по СНиП 2.03.01-84)
База данных для расчета по СНиП 2.01.07 "Нагрузки и воздействия" (с учетом изменений 2003 г., расчет ветровых, снеговых нагрузок и др.)
База данных для расчета по СП 52-101-2003 "Бетонные и железобетонные конструкции" (с примерами расчета).
Программа <Деформационная модель> (расчет железобетонных элементов произвольного сечения на основе нелинейной деформационной модели СП 52-101-2003)
База данных для расчета по СП 53-102-2004 "Общие правила проектирования стальных конструкций"
База данных для расчета по СНиП 23-02-2003 "Тепловая защита зданий"
Программа <NCTerm> (расчет пространственных температурных полей)
База данных для расчета по СНиП II-25-80 "Деревянные конструкции"
База данных для расчета по СНиП 2.03.06-85 "Алюминиевые конструкции"
База данных для расчета оснований по СП 50-101 "Проектирование и устройство оснований и фундаментов" (без учета особых грунтовых условий)
База данных для оценочных расчетов по СНиП II-7-81 "Строительство в сейсмических районах"
New База данных для расчета по СП 50-102-2003 "Проектирование и устройство свайных фундаментов"
New База данных для расчета по Пособию к СНиП 2.09.03 по проектированию анкерных болтов
Дополнительные компоненты:
База данных для расчета железобетонных конструкций по СНиП 2.05.03-84 "Мосты и трубы"
База данных для теплотехнического расчета по СТО 00044807-001-2006 "Теплозащитные свойства ограждающих конструкций"
База данных для расчета предварительно напряженных железобетонных конструкций по Пособию к СНиП 2.03.01
New База данных для расчета по СП 52-102 "Предварительно напряженные железобетонные конструкции"
New Программа <Деформационная модель. Преднапряжение.> (расчет предварительно напряженных железобетонных элементов произвольного сечения на основе нелинейной деформационной модели СП 52-102)
Комплект "Строительство базовый":
База данных для расчета по СНиП II-23-81 "Стальные конструкции"
База данных для расчета железобетонных конструкций по СНиП 2.03.01-84 "Бетонные и железобетонные конструкции"
База данных для расчета по Пособию по проектированию бетонных и железобетонных конструкций … без предварительного напряжения арматуры к СНиП 2.03.01-84 "Бетонные и железобетонные конструкции"
База данных для расчета по СП 52-101-2003 "Бетонные и железобетонные конструкции" (с примерами расчета).
Программа <Деформационная модель> (расчет железобетонных элементов произвольного сечения на основе нелинейной деформационной модели СП 52-101-2003)
База данных для расчета по СП 53-102-2004 "Общие правила проектирования стальных конструкций"
Новое в версии 5.3 от 20 мая 2007г:
Изменения в основной программе:
Мастер ввода табличных данных. Предназначен для ввода сочетаний исходных данных из других расчетных программ. Вызывается кнопкой из окна РСУ (РСН).
Приведен пример ввода в NormCAD сочетаний усилий из программы SCAD.
Изменения порядка оценки сочетаний исходных данных (команда Расчет РСУ (РСН) меню Сервис):
введен учет разгружающего действия усилий (возможного, например, при расчете внецентренно-сжатых элементов)
добавлена возможность оценки сочетаний по параметрам, вычисляемым по формуле, например, e = M / N
добавлена возможность оценки сочетаний по параметрам, которые служат только для оценки сочетаний (могут быть полученны из других расчетных программ)
приводятся пояснения порядка оценки сочетаний в NormCAD
В окне РСУ (РСН) добавлены кнопки Показать максимальные значения и Показать предельные значения
Изменено окно Параметры анализа РСУ (РСН).
Добавлено окно Переменные по умолчанию, вызываемое из окна Параметры анализа РСУ (РСН).
Изменения в составе компонентов:
Добавлена база данных для расчета по СП 50-102-2003 "Проектирование и устройство свайных фундаментов", включая:
расчет на совместное действие вертикальной и горизонтальной сил и момента
расчет одиночных свай по прочности и осадке
расчет групп свай
Добавлена база данных для расчета по Пособию к СНиП 2.09.03 по проектированию анкерных болтов
Добавлена база данных для расчета по СП 52-102 "Предварительно напряженные железобетонные конструкции"
Программа <Деформационная модель. Преднапряжение.> (расчет предварительно напряженных железобетонных элементов произвольного сечения на основе нелинейной деформационной модели СП 52-102)
Изменения в системе защиты:
Обновлены драйверы
Новая версия NormCAD 5.2 от 1 февраля 2007г.
Что нового:
Изменения в основной программе:
Введена передача условий в документ из документа, на основе которого он создан. Передаются только условия, не противоречащие условиям по-умолчанию. Переданные условия выделяются синим цветом.
Введена возможность сортировки в списках условий расчета.
Добавлена кнопка "Выделить цветом" для выделения цветом выбранного текста в отчете (может использоваться для выделения замечаний).
Добавлена кнопка "Сообщение об ошибке" для подготовки и отправления разработчикам замечаний и сообщений о найденных ошибках (с включением в сообщение всех необходимых файлов).
Увеличен допустимый объем баз данных NormCAD; увеличено допустимое количество переменных (требуется для работы со СНиП "Мосты и трубы").
Введена команда Автотестирование (меню Операции) для поиска ошибок в базах данных NormCAD.
Изменения в составе компонентов:
Добавлена база данных для расчета железобетонных конструкций по СНиП "Мосты и трубы".
Добавлена база данных для теплотехнического расчета по СТО 00044807-001-2006 "Теплозащитные свойства ограждающих конструкций".
СТО 00044807-001-2006 утвержден Российским обществом инженеров строительства (РОИС), ЦНИИСК им В.А. Кучеренко — филиал ФГУП НИЦ <Строительство>, НИИЖБ и др.
Выдержка из СТО 00044807-001-2006:
"В соответствии с изменениями № 3 СНиП II-3-79* <Строительная теплотехника>, введенными 1995 г., требуемый уровень теплозащитных качеств наружных стен необоснованно завышен в 3-3,5 раза.
В большинстве регионов страны его можно обеспечить применением только мягких утеплителей с недостаточно изученной долговечностью в климатических условиях России. Расходы на ремонт таких стен значительно превышают экономию от снижения энергозатрат на отопление зданий.
Введенный в действие СНиП 23-02-2003 <Тепловая защита зданий> взамен СНиП II-3-79* не решил возникших проблем, поскольку в нем сохранены те же завышенные требования к теплозащитным качествам наружных стен зданий. Сложилось положение, при котором новая система нормирования теплозащитных качеств наружных ограждающих конструкций не удовлетворяет современную строительную практику и ограничивает применение новых отечественных теплоэффективных, долговечных, огнестойких керамических, ячеистобетонных, полистиролбетонных, пенополиуретановых (с наполнителями), легких керамзитобетонных материалов, альтернативных мягким минераловатным, пенополистирольным. Это обусловило необходимость разработки данного стандарта."
Исправления в утилитах для общего случая расчета железобетонных конструкций и расчета по деформационной модели.
В базе данных для расчета по СП 52-101-2003 <Бетонные и железобетонные конструкции без предварительного напряжения арматуры> введен учет арматуры класса А500СП в соответствие с СТО 36554501-005-2006 "Применение арматуры класса А500СП в железобетонных конструкциях", разработанного в дополнение к СП 52-101-2003
Достоинства арматуры класса А500СП:
профиль заметно отличается от используемых в РФ и за рубежом, что снижает вероятность ошибочного попадания в конструкцию арматуры низшего класса
на 3,5% увеличены расчетные сопротивления растяжению и сжатию
уменьшена на 12 % базовая длина анкеровки стержней
Введены следующие расчеты по СП 52-101-2003 <Бетонные и железобетонные конструкции без предварительного напряжения арматуры>:
Расчет изгибаемого элемента прямоугольного сечения на основе деформационной модели
Расчет внецентренно-сжатого элемента прямоугольного сечения на основе деформационной модели
Определение требуемой длины анкеровки
Требования к толщине защитного слоя бетона
Прогиб балки с жесткой заделкой по концам прямоугольного сечения при равномерно-распределенной нагрузке
Прогиб балки с жесткой заделкой по концам таврового сечения при равномерно-распределенной нагрузке
Прогиб балки с жесткой заделкой и шарниром на опорах прямоугольного сечения при равномерно-распределенной нагрузке
Прогиб балки с жесткой заделкой и шарниром на опорах таврового сечения при равномерно-распределенной нагрузке
Изменения в системе защиты:
Возобновлена защита без использования электронных ключей (только для экспортных поставок)
Изменено окно регистрации
Примеры расчета строительных конструкций в программе NormCAD
