NIPVSMDrill (Версия 5.1)
Перейти

Проектирование Горизонтально Направленного Бурения

Горизонтально направленное бурение (HDD) является одной из наиболее быстро развивающихся технологий бестраншейной прокладки трубопроводов. Эта технология предоставляет возможность пересечения дамб, заболоченных территорий, рек, а также других сооружений, которые должны остаться не нарушенными в результате прокладки кабелей, трубопроводов или туннелей малого сечения. Кроме того, технология HDD минимизирует влияние процесса строительства на территориях плотной застройки. Технология горизонтально направленного бурения активно используется в Нидерландах с 80-х годов. Компания GeoDelft была привлечена к разработке бестраншейных технологий с 70-х годов. В результате исследований были созданы первые нормы проектирования для HDD технологии, а так же компьютерная программа. Начиная с первой версии программы MDrill, выпущенной в1995 году, программа рассчитывает минимальные и максимальные значения давления жидкости при бурении на разных этапах строительства. Программа MDrill так же может рассчитывать напряжения в трубопроводах из разных материалов в строительный и эксплуатационный периоды.

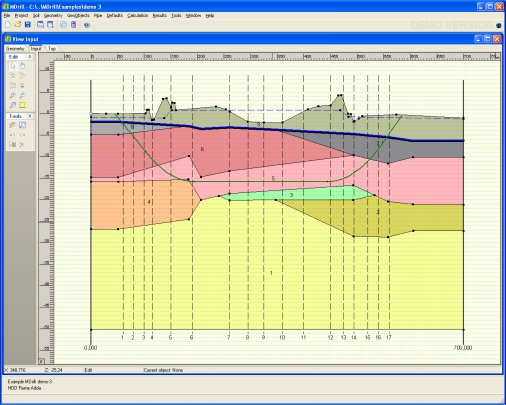

Программа MDrill позволяет быстро проектировать форму трубопровода, проложенного по HDD технологии. Технология горизонтально направленного бурения (HDD) включает три этапа прокладки:

  • Направляющее бурение
  • Расширение начальной направляющей скважины
  • Затягивание трубопровода

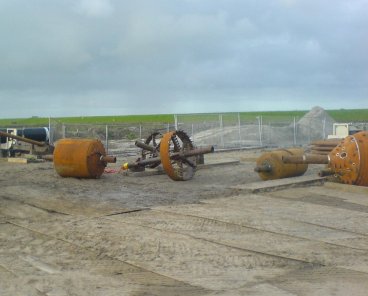

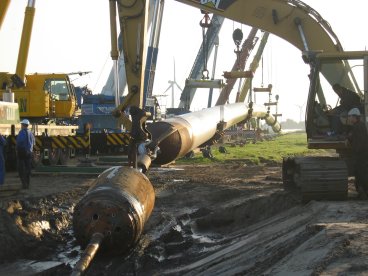

Начальная скважина называется направляющей скважиной. Диаметр направляющей скважины увеличивается с помощью расширителя. В зависимости от требуемого конечного диаметра скважина может быть расширена за несколько этапов с помощью расширителей с разными диаметрами. В завершение в скважину затягивается трубопровод.

Во время всех этапов бурения в скважину закачивается под давлением жидкость. Основной функцией жидкости является транспортирование выработки грунта из забоя на поверхность. Для выполнения функций транспортирования необходимо определенное минимальное давление в жидкости. Однако давление жидкости в скважине не должно превышать определенного максимального значения. Максимальное значение связано с прочностью окружающего скважину грунта. Если максимальное давление превышено, может произойти разрыв. При проектировании, помимо давления в жидкости, имеют значения и другие факторы. Прочность трубопровода во время затягивания и его прочность при эксплуатации должны быть достаточными для восприятия усилий, действующих на трубопровод.

Модули программы

Программа MDrill поставляется как стандартный модуль, который в дальнейшем может быть расширен другими модулями, включающими два дополнительных приложения, связанных с прокладкой трубопроводов:

*) модули будут доступны в версии 6
