ПК ЛИРА-САПР включает следующие основные функции:

  • развитую интуитивную графическую среду пользователя;
  • препроцессор "САПФИР-конструкции";
  • набор многофункциональных процессоров;
  • развитую библиотеку конечных элементов, позволяющую создавать компьютерные модели практически любых конструкций: стержневые плоские и пространственные схемы, оболочки, плиты, балки-стенки, массивные конструкции, мембраны, тенты, а также комбинированные системы, состоящие из конечных элементов различной мерности (плиты и оболочки подпертые ребрами, рамно-связевые системы, плиты на упругом основании и др.);
  • расчет на ветровые нагрузки с учетом пульсации и сейсмические воздействия по нормативам стран СНГ, Европы, Африки, Азии и США;
  • расчет на различные виды динамических воздействий (сейсмика, ветер с учетом пульсации, вибрационные нагрузки, импульс, удар, ответ-спектр);
  • конструирующие системы железобетонных и стальных элементов в соответствии с нормативами стран СНГ, Европы и США;
  • редактирование баз стальных сортаментов;
  • связь с другими графическими и документирующими системами (AutoCAD, ArchiCAD, Revit Structure, Teklal и др.) на основе файлов DXF, LiraKM, IFC;
  • развитую систему помощи, удобную систему документирования;
  • возможность изменения языка (русский/английский) интерфейса и/или документирования на любом этапе работы;
  • различные системы единиц измерения и их комбинации.

Кроме того, ПК ЛИРА-САПР обладает рядом дополнительных уникальных возможностей:

  • быстродействующие алгоритмы составления и решения систем уравнений;
  • суперэлементное моделирование с визуализацией на всех этапах расчета, позволяющее снять какие бы то ни было ограничения на размер решаемой задачи. Имеются примеры расчета конструкций, суперэлементные модели которых содержали свыше 1 млн. неизвестных;
  • модули учета физической нелинейности на основе различных нелинейных зависимостей s-e , обеспечивающие возможность компьютерного моделирования процесса нагружения как моно-, так и би-материальных конструкций, с прослеживанием развития трещин, проявлением деформаций ползучести и текучести, вплоть до получения картины разрушения конструкции;
  • модули учета геометрической нелинейности, позволяющие определить большие перемещения конструкций с неизменяемой формой, а также установить первоначальную равновесную форму изменяемых конструкций — отдельных канатов, вантовых ферм, висячих вантовых покрытий, тентов, мембран.
  • большой набор специальных конечных элементов, позволяющий составлять адекватные компьютерные модели для сложных и неординарных сооружений. Например: конечный элемент, моделирующий податливость узлов; конечный элемент, моделирующий работу грунта за пределами конструкции; конечный элемент, моделирующий натяжное устройство (форкопф) и позволяющий обеспечивать заданное первоначальное натяжение контура конструкции или находить необходимое натяжение, обеспечивающее заданную геометрию (например, тента).
  • специализированный процессор МОСТ, позволяющий строить поверхности влияния в назначенных пользователем элементах мостовой конструкции от подвижной нагрузки, определяет невыгодные сочетания усилий и перемещений;
  • специализированный процессор МОНТАЖ-плюс, позволяющий отслеживать напряженное состояние сооружения в процессе его возведения, как-то: многократное изменение расчетной схемы, установка и удаление временных опор и т.п. Этот процессор позволяет также проводить компьютерное моделирование возведения высотных зданий из монолитного железобетона с учетом изменений жесткости и прочности бетона, вызванных временным замораживанием уложенной смеси и другими факторами;
  • специализированный процессор Динамика плюс, реализующий метод прямого интегрирования уравнений движения по времени и позволяющий производить компьютерное моделирование поведения конструкции под динамическими нагрузками, в том числе с учетом нелинейности.
  • специализированная система КМ-САПР, позволяющая в автоматизированном режиме получать рабочие чертежи КМ (маркировочные схемы, ведомости элементов, узлы, спецификации). В отличие от многочисленных графических систем (AdvanceSteel, StruCad, Bocad, RealSteel и мн. др.) ориентированных только на автоматизацию графики при проектировании стальных конструкций, технологическая цепочка ЛИРА-САПР – СТК-САПР – КМ-САПР позволяет рассчитать, подобрать (проверить) и унифицировать сечения стальных элементов и конструкции узлов с последующим получением чертежей КМ;
  • специализированная система ГРУНТ, позволяющая по данным инженерно-геологических изысканий (расположение и характеристика скважин) строить трехмерную модель грунтового основания с последующим определением переменных по области фундаментной плиты коэффициентов пастели по различным методикам;
  • специализированная система ВАРИАЦИИ МОДЕЛЕЙ, позволяющая в рамках одной задачи варьировать жесткостными характеристиками элементов и граничными условиями (при сохранении топологии системы), что обеспечивает учет таких факторов как изменение жесткости грунтового основания при динамических (в том числе и сейсмических) воздействиях, форс-мажорный выход из строя отдельных элементов при решении задач устойчивости к прогрессирующему обрушению и др.
  • специализированная система МЕТЕОР (Интеграция задач — развитие системы "Вариации моделей"), дающая возможность интегрировать задачи, которые объединяет общая топология (координаты узлов, конечно-элементная схема, геометрия сечений). Задачи могут иметь различные нагружения, жесткости, граничные условия. Это обеспечивает учет таких факторов как изменение жесткости грунтового основания при динамических (в том числе и сейсмических) воздействиях, форс-мажорный выход из строя отдельных элементов при решении задач устойчивости к прогрессирующему обрушению и др.

ПК ЛИРА-САПР является непрерывно развивающейся системой: не реже 3-4 месяцев в рамках функционирующей версии выкладываются новые релизы, учитывающие отдельные пожелания пользователей, исключающие допущенные неточности, реализующие некоторые модернизации и усовершенствования.

Не реже 1,5-2,5 лет выходят в свет новые версии, адаптированные к новым операционным средам и техническим платформам, содержащие новые функции и системы, учитывающие новые подходы САП

Специализированные графические системы

(не входят в стандартные комплекты)

Системы:

Система МОНТАЖ-плюс

Позволяет провести компьютерное моделирование процесса возведения конструкции, проследив последовательное изменение конструктивной схемы, установку и снятие монтажных нагрузок.

Имеется возможность на отдельных этапах расчета изменять жесткостные характеристики элементов, что может оказаться полезным при необходимости учета постепенного набора прочности бетоном или изменения прочности и жесткости железобетонных элементов в результате замораживания – размораживания.

На определенных стадиях возведения имеется возможность проводить расчет в физически — и геометрически нелинейной постановке.

В рамках применения системы МОНТАЖ-плюс имеется возможность моделировать процесс предварительного натяжения конструкции (вантовые конструкции, анкера шпунтовых ограждений и др.)

Отдельные возможности системы МОНТАЖ-плюс продемонстрированы в разделе «Избранные объекты»: пример №… (колонна), пример №… (котлован).

При моделировании жизненного цикла сооружения окончательно возведенная конструкция с «замороженными» напряжениями ползучести, полученными на основе системы МОНТАЖ-плюс, может служить стартовой стадией для дальнейшего расчета на нагрузки, соответствующие эксплуатационной стадии.

Система МОСТ

Система МОСТ ориентирована на расчет мостовых конструкций (балочные, арочные, вантовые, висячие) и позволяет получить поверхности влияния усилий в заданном сечении от подвижной нагрузки.

На основе полученных усилий составляются расчетные сочетания усилий или расчетные сочетания нагружений.

Для проектировщика мостовых конструкций плодотворным является использование результатов расчета полученных в системе МОСТ в программах входящих в пакет прикладных программ МОСТОВЫЕ КОНСТРУКЦИИ, где имеется возможность по полученным обобщенным усилиям в сечении пролетного строения определить напряжения и рассчитать на прочность и устойчивость отдельные участки: участок стенки, участок стенки с примыкающим ребром, участок плиты проезжей части с учетом местной нагрузки и т.д.

Система ДИНАМИКА-плюс

Система ДИНАМИКА-плюс в отличие от расчета на динамические воздействия, реализованного в линейном процессоре на основе методов спектрального анализа, позволяет рассчитать на динамические воздействия нелинейно деформируемые конструкции – конструкции с односторонними связями, физически нелинейные системы, имеющие зависимость s-e в виде диаграммы Прандтля. Реализован метод прямого интегрирования. На основе системы ДИНАМИКА-плюс легко провести компьютерное моделирование поведения нелинейно деформируемой конструкции от динамического воздействия во времени.

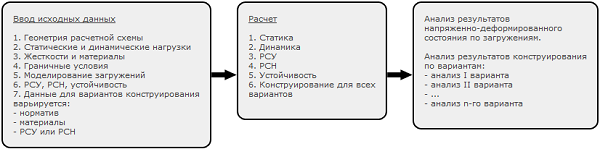

Система МЕТЕОР (Интеграция задач — развитие системы "Вариации моделей")

Cистема дает возможность интегрировать задачи, которые объединяет общая топология (координаты узлов, конечно-элементная схема, геометрия сечений). Задачи могут иметь различные нагружения, жесткости, граничные условия. Интегрированная задача будет содержать топологию, жесткости, варианты конструирования базовой задачи и результаты расчетов всех задач. Для такой интегрированной задачи задаются и вычисляются единые РСУ, на основании которых осуществляется конструирование по заданным вариантам. Например: создается общая для всех задач конечно-элементная схема. В первой задаче выполняется расчет на постоянные и длительно действующие нагрузки. Во второй задаче — расчет на сейсмические и ветровые воздействия с измененными характеристиками грунтового основания (коэффициенты постели С1 и С2). В третьей — расчет на заданные перемещения (подработки, осадки). Пользователь создает интегрированную задачу для получения единых РСУ по этим трем задачам. Прежняя система ВАРИАЦИИ МОДЕЛЕЙ является частным случаем новой системы.

h2]Система КМ-САПР Предназначена для получения в автоматизированном режиме полного набора рабочих чертежей КМ.

На основе информации импортируемой из ВИЗОР-САПР (конструктивная схема, рассчитанные и унифицированные сечения элементов, рассчитанные и унифицированные конструкции узлов).

Производится построение монтажной схемы элементов, ведомости элементов, чертежей узлов, необходимых примечаний, спецификации. Пользователь имеет возможность управлять компоновкой чертежей, расположением на них схем, отдельных деталей, таблиц, примечаний.

Система КМ-САПР является стартовой для организации конверторов ПК ЛИРА-САПР с другими графическими системами стальных конструкций (Bocad, RealSteel, AdvanceSteel).

Система КМ-САПР предоставляет пользователю возможность расчета и проектирования с последующим вычерчиванием широкого набора узлов металлических конструкций, который непрерывно пополняется.

Система ГРУНТ

Ориентирована на автоматическое определение переменного по области фундаментной плиты коэффициента постели.

По данным инженерно-геологических изысканий площадки строительства (расположение и характеристики скважин) производится построение трехмерной модели грунта. В соответствии с этой моделью по всей области плиты определяются значения вертикальных напряжений, зависящих от нагрузок на плиту и близлежащие здания, а также вычисляется глубина сжимаемой толщи и осадка.

Осадки могут быть вычислены по схеме линейно упругого полупространства в соответствии с положениями СНиП 2.02.01-83* и СП 50-101- 2004.

Коэффициенты постели могут быть вычислены по трем методикам.

По желанию пользователя в автоматическом режиме может быть организован итерационный процесс, уточняющий давление на грунт под подошвой проектируемой плиты.

Пользователь имеет возможность просмотреть расположение слоев в произвольных вертикальных и горизонтальных срезах грунтового массива, а также картину изополей коэффициентов постели.

Величины коэффициентов постели для каждого конечного элемента автоматически передаются в общую компьютерную модель для дальнейшего расчета конструкции совместно с грунтовым основанием.

Рекомендуемые системные требования

Процессор

Intel Core i5 или AMD FX/Athlon/Phenom X4

Оперативная память

4Gb и больше

Жесткий диск

Для полной установки ПК ЛИРА-САПР 2016 требуется до 500 MB. Для расчета необходимо не менее 10 Gb свободного места, в зависимости от размера задачи

Видеоадаптер

Для комфортной работы рекомендуется видеоадаптер с подержкой OpenGL

Мышь

или другое совместимое указательное устройство.

Порты

Для работы с локальным ключом защиты, на компьютере должен быть как минимум один свободный USB порт для установки ключа. При использовании сетевой защиты, компьютер должен быть подключен к локальной сети

ЛИРА-САПР 2016

Новые возможности и функции ПК ЛИРА-САПР 2016

Многофункциональный программный комплекс ЛИРА-САПР реализует технологию информационного моделирования зданий (BIM) и ориентирован для проектирования и расчета строительных и машиностроительных конструкций различного назначения.
  • Расчет выполняется на статические (силовые и деформационные) и динамические воздействия.
  • Выполняется подбор или проверка сечений стальных и железобетонных конструкций.
  • Выдаются эскизы рабочих чертежей КМ и отдельных железобетонных элементов.

Функциональные возможности

Реализация технологии информационного моделирования зданий (BIM)

ЛИРА-САПР реализует технологию информационного моделирования зданий (BIM) и ориентирована на проектирование и расчет строительных конструкций. Реализация технологии BIM обеспечивается нативной связью с другими архитектурными, расчетными, графическими и документирующими системами (САПФИР-3D, Revit Structure, AutoCAD, ArchiCAD, Advance Steel, BoCAD, Allplan, STARK ES, Gmsh, MS Word, MS Excel, GLAZER и др.) на основе DXF, MDB, STP, SLI, MSH, STL, OBJ, IFC и др. файлов.

Развитая интуитивная графическая среда

пользователя с возможностью 3D-визуализации расчетной схемы на всех этапах синтеза и анализа. Мощная система диагностики. Многочисленные виды представления результатов решения задачи — в графическом (изополя, эпюры, деформированные схемы, анимация форм колебаний) и табличном (перемещения, напряжения, усилия, РСУ, РСН, результаты подбора арматуры в железобетонных элементах и сечений стальных элементов) позволят быстро провести необходимый анализ. Режим вариантного проектирования — в одной задаче пользователь может варьировать сечениями элементов, материалами, нормативами.

Интерфейс пользователя нового поколения

Синтез расчетной схемы здания или сооружения на основе управляемой процедуры преобразования 3D и 2D архитектурных моделей, созданных в различных графических программах: САПФИР-3D, Allplan, Revit, AutoCAD и др.

Мощный многофункциональный процессор,

реализующий быстродействующие алгоритмы составления и решения систем уравнений с порядком до нескольких миллионов неизвестных. Процессор функционирует в 64-х и 32-х разрядных режимах с использованием многоядерности современных компьютеров.

Расчет на различные виды динамических воздействий:

сейсмика, ветер с учетом пульсации, вибрационные нагрузки, импульс, удар, ответ-спектр, сейсмика на основе акселерограмм. Для сейсмических воздействий реализованы нормы Украины, России, Казахстана, Азербайджана, Грузии, Франции, Алжира и др.

Проверка прочности

Позволяет по усилиям в сечении, найденным в процессе решения задачи, определить главные и эквивалентные напряжения и осуществить проверку по различным теориям прочности: наиболее главные напряжения, наиболее главные деформации, наиболее касательные напряжения, энергетическая теория Губера-Мизеса-Генки, теории Мора, Друкера-Прагера, Писаренко-Лебедева, Кулона-Мора, Боткина, Гениева.

Развитая библиотека КЭ

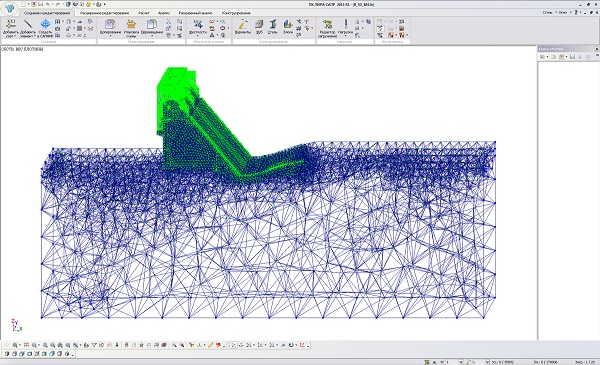

Развитая библиотека конечных элементов позволяет создавать компьютерные модели практически любых конструкций: плоских и пространственных рам, балок стенок, изгибаемых плит, оболочек, массивных тел, а также комбинированных систем — плит и оболочек подпертых ребрами, плит на грунтовом основании, каркасных конструкций зданий, системы "надземное строение — фундаментные конструкции — грунтовое основание" и мн. др.

Специальные конечные элементы

Большой набор специальных конечных элементов, позволяющих составлять адекватные компьютерные модели для сложных и неординарных сооружений. Например: конечный элемент, моделирующий податливость узлов; конечный элемент, моделирующий работу грунта за пределами конструкции; конечный элемент, моделирующий натяжное устройство (форкопф) и позволяющий обеспечивать заданное первоначальное натяжение конструкции или находить необходимое натяжение, обеспечивающее заданную геометрию (например, тента или вантовой сети).

Проектирование железобетонных и стальных конструкций

Проверка и подбор сечений железобетонных и стальных элементов в соответствии с действующими в мире нормативами. Выполнение рабочих чертежей стадии КМ и КЖ.

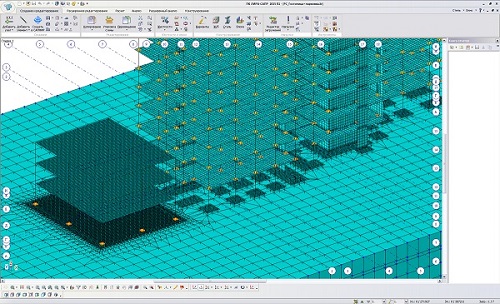

Суперэлементное моделирование

с визуализацией на всех этапах расчета, позволяющее в ряде случаев ускорить решение задачи и снизить влияние плохой обусловленности большеразмерной матрицы.

Физическая нелинейность

Модули учета физической нелинейности на основе различных нелинейных зависимостей σ-ε, обеспечивающие возможность компьютерного моделирования процесса нагружения как моно-, так и би-материальных конструкций, с прослеживанием развития трещин, проявлением деформаций ползучести и текучести, вплоть до получения картины разрушения конструкции.

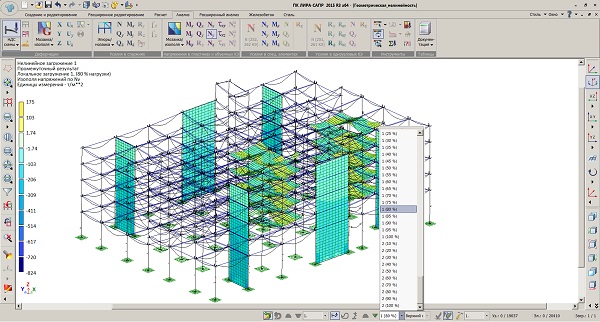

Геометрическая нелинейность

Модули учета геометрической нелинейности, позволяющие рассчитывать как конструкции изначально геометрически неизменяемые (гибкие плиты и балки, гибкие фермы и др.), так и конструкции изначально геометрически изменяемые, для расчета которых необходимо вначале определить равновесную форму под заданный вид нагрузки (отдельные канаты, вантовые фермы, вантовые покрытия, тенты, мембраны и др.).

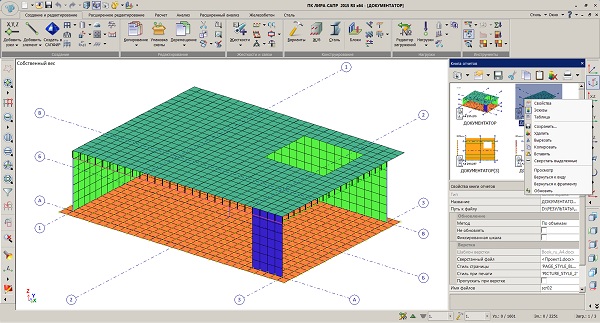

Специализированный документатор,

позволяющий формировать отчет, состоящий из текстовой, табличной и графической информации. Режим интерактивных копий экрана позволяет осуществлять фиксацию и возврат к фрагменту расчетной схемы, а также выполнять автоматическое обновление изображений после ее изменения (перенумерация, перетриангуляция, смена конфигурации изображаемого объекта)

Возможности программного комплекса ЛИРА-САПР расширены за счет специализированных расчетно-графических систем и процессоров.

Единая графическая среда (ВИЗОР-САПР)

Препроцессор (САПФИР-КОНСТРУКЦИИ)

МКЭ процессоры (Статика Динамика Устойчивость)

Расчет железобетонных конструкций (АРМ-САПР)

Расчет металлических конструкций (СТК-САПР)

Локальный режим армирования (ЛАРМ-САПР)

Редактируемый сортамент стального проката (РС-САПР)

Конструктор Сечений (КС-САПР)

Конструктор Тонкостенных Сечений (КТС-САПР)

Дополнительные специализированные расчетно-графические системы

ГРУНТ

Интеграция задач (МЕТЕОР, развитие системы ВАРИАЦИЯ МОДЕЛЕЙ)

МОНТАЖ плюс

МОСТ

ДИНАМИКА плюс

САПФИР 2016

Рабочие чертежи КМ (КМ-САПР)

ИСТОРИЯ

Новые возможности и функции ПК ЛИРА-САПР 2015

Новый релиз ЛИРА-САПР 2015 R4: основные изменения

Новый релиз ЛИРА-САПР 2015 R3: основные изменения

Новый релиз ЛИРА-САПР 2015 R2: Перечень основных изменений и доработок

Новые возможности ПК "Лира-САПР 2014»

ЛИРА-САПР 2013

Новые возможности и функции ПК "ЛИРА-САПР 2013»

Визор-САПР

  • Разработан вариант ВИЗОР-САПР 2013 для 64-хразрядных операционных систем, использующий для работы программы всю доступную оперативную память, превышающую 3 Гб, а также позволяющий работать со схемами размерностью более 1 млн. конечных элементов.
  • Существенно упрощена работа пользователя с визуальным представлением расчетных схем в окне программы. Реализована возможность вращения, зуммирования, панорамирования изображений с использованием мыши. Вращение схемы без искажения может выполняться с помощью движения мыши при нажатой правой клавише. Дополнительно, удерживая клавишу ALT и указав курсором на узел схемы, можно выполнять вращение вокруг этого узла. Удерживая клавишу SHIFT, можно перейти в режим ПАНОРАМЫ, а удерживая клавишу CTRL — в режим ZOOM (увеличить/уменьшить).
  • Разработан новый Редактор загружений, который расширяет возможности для их создания и редактирования, упрощает процедуры формирования РСУ и РСН, повышает удобство работы с монтажными и послемонтажными загружениями. Диалог "Редактирование загружений" предоставляет следующие возможности:
    • задавать имя и вид каждого загружения, для использования в дальнейшем при создании таблиц РСУ и РСН;
    • добавлять новое загружение в конец или вставлять в любую позицию списка загружений;
    • удалять любое загружение;
    • менять загружения местами (упорядочивать список).
    Внимание! Любая из вышеперечисленных операций приводит к автоматической перегенерации всех существующих таблиц, связанных с номерами загружений, таких как Таблицы РСН, РСУ, таблица динамических загружений, таблица учета статических загружений, таблицы нелинейных и монтажных загружений и т.п. Диалог "Редактирование загружений" дает полную информацию об истории загружений, их виде и типе, количестве и характеристиках приложенных нагрузок и т.п. Расширены возможности формирования расчетных сочетаний нагрузок (РСН), допустимое количество увеличено до 1000 сочетаний.
  • Трещины в железобетонных стержнях и пластинах
  • Дополнена выводимая информация по результатам нелинейного расчета, добавлена подробная информация о параметрах трещин в железобетонных стержнях и пластинах.
  • Реализован пакетный запуск задач на расчет.
  • Добавлена возможность использовать препроцессор САПФИР-КОНСТРУКЦИИ в качестве средства создания нового фрагмента лировской расчетной схемы.
  • Реализована автоматическая смена вида курсора в зависимости от текущего режима работы со схемой. Это повышает наглядность работы, обеспечивая пользователю дополнительную идентификацию выбранного режима и выполняемых действий.
  • Добавлена возможность включать/исключать визуализацию объектов схемы (узлов и элементов), а также отображение на схеме нагрузок по их виду (см. новую закладку во флагах рисования).
  • Реализована операция возврата на предшествующее состояние фрагментации схемы.
  • Расширена возможность настраивать стиль, размер и цвет шрифтов для различных видов выводимой информации (более 10 новых настраиваемых наборов).
  • Введена автоматическая активация диалоговых окон при наведении на них курсора.
  • Расширена функциональность при отметке узлов и элементов:
    • инверсная отметка объектов схемы дополнена возможностью только отмечать (удерживая CTRL) или только снимать отметку (удерживая SHIFT);
    • добавлена возможность отмечать все узлы и элементы, лежащие на одной строительной отметке или принадлежащие одной строительной оси, указывая на эту отметку/ось курсором;
    • введен опциональный режим видимости отмеченных узлов и элементов, скрытых вышележащими объектами расчетной схемы (см. новую опцию во флагах рисования);
    • реализовано восстановление предшествующего состояния отметки узлов и элементов схемы после отмены выделения.
  • Введены новые сервисные функции при задании исходных данных:
    • выделение вновь созданных объектов (узлов и элементов) цветом, возможность их автоматической отметки (см. новую опцию во флагах рисования);
    • выделение узлов и элементов, изменивших свои свойства вследствие произведенной над ними операции, посредством укрупнения узлов или утолщения линий, визуализирующих эти элементы.
  • Все диалоги задания свойств объектов расчетной схемы, работающие со списками, получили опцию "Список для фрагмента", что значительно облегчает работу во фрагменте. Кроме этого, теперь все списки Полифильтра автоматически реагируют на фрагментацию/восстановление схемы.
  • Жесткие вставки для стержней теперь можно задавать как в локальной, так и в глобальной системе координат.
  • При задании трапециевидной нагрузки на стержень, в случае ее приложения на всю длину, нагрузку можно связать с длиной стержня, не задавая ее привязки.
  • Модифицированы диалоги задания объединений перемещений и абсолютно жестких тел, расширена их функциональность.
  • Значительно расширены возможности операции "Копирования загружений" — теперь пользователь при копировании может указывать только элементы определенного типа, а также только нагрузки определенного вида и направления с заданным коэффициентом преобразования.
  • Дополнена функциональность операции "Задание собственного веса". Для элементов с различными типами жесткостей собственный вес может задаваться с соответствующими коэффициентами надежности по нагрузке. В случае изменения жесткостных характеристик элементов предусмотрено автоматическое обновление их собственного веса.
  • Списки нагрузок в "Полифильтре" и диалоге задания нагрузок автоматически сортируются по виду нагрузки и ее интенсивности.
  • Расширены возможности визуального представления результатов для стержневых элементов в виде мозаик. Толщина линии мозаики, проходящей вдоль стержня, может теперь задаваться пользователем, что бывает необходимо для вывода читаемых изображений на цветной принтер. Мозаики на стержневых элементах могут быть представлены в двух режимах: равномерное увеличение толщины линий, а также неравномерное, когда не только интенсивность цвета, но и толщина линии мозаики пропорциональны значению выводимого параметра (см. новую закладку во флагах рисования).
  • Расширены возможности подписывания значений на эпюрах усилий для стержневых элементов. Теперь пользователь может получить эпюры в трех вариантах:
    • подробно (выводятся все значения в каждом расчетном сечении, без наложения значений друг на друга);
    • выводится только одно (большее по модулю) значение на концах элементов, к которым примыкают другие стержневые элементы со своими значениями;
    • выводятся только экстремальные значения для непрерывных последовательных групп (цепочек) стержневых элементов.
  • Оптимизирована шкала результатов армирования. Введена опция "По умолчанию", которая работает независимо от опций "Обновлять шкалу во фрагменте" и "Обновлять шкалу в режиме Увеличить". Реализована реакция на смену единиц измерения для армирования.
  • В диалоге "Информация об элементе" добавлены новые закладки:
    • результаты работы подбора и проверки стальных сечений;
    • информация о стержнях с переменной по длине жесткостью для каждого расчетного сечения.

    МКЭ-процессор

    Продолжается наращивание наукоемкости программного комплекса. В предыдущей версии были реализованы улучшенный алгоритм расчета на динамические воздействия по акселелограмам, новая инженерная нелинейность, ряд новых конечных элементов. В этой версии:
    • Реализована более эффективная методика расчета на устойчивость:
      • теперь можно задавать произвольное количество форм потери устойчивости (больше 3-х);
      • добавлена возможность поиска форм с коэффициентами запаса устойчивости в заданном диапазоне (например, пользователя интересуют все формы с коэффициентами запаса от 0 до 2.5);
      • добавлена возможность поиска форм потери устойчивости с отрицательным коэффициентом запаса устойчивости для поиска слабых мест конструкций при смене знака усилий. Актуально для конструкций в состоянии невесомости (например системы развертывания спутников в космосе);
      • параметры чувствительности теперь вычисляются для каждой формы (а не только для 1-й);
      • в ряде случаев при расчете на устойчивость таких конструкций как мачтово-вантовые системы, мембраны с гибким контуром и др., новая методика может давать более адекватные результаты.
    • Реализована процедура определения параметров НДС для сечения железобетонного стержня " положение нейтральной оси; эпюра сжатого бетона; глубина, ширина и расстояние между трещинами. Для пластинчатых элементов в верхнем и нижнем слоях определяется направление трещин, расстояние между ними, глубина и ширина раскрытия.
    • Реализована инженерная нелинейность для ВСЕХ норм по железобетону (СНиП 2.03.01-84*; ТСН 102-00*; ДСТУ 3760-98; СНиП 52-01-2003; EUROCODE2; ТКП/ОР 45-5-03-«200; ДБН В.2.6-98.2009; СП 63.13330.2012).

    Арм-САПР

    • Реализован расчет железобетонных конструкций по нормам СП 63.13330.2012 "Бетонные и железобетонные конструкции. (актуализированная редакция СНиП 52-01-2003»). Основные отличия от СП 52-101-2003 " расчет поперечной арматуры для внецентренно сжатых и растянутых стержневых элементов, подбор арматуры для пластинчатых элементов, реализация расчета элементов из высокопрочных бетонов.
    • Реализован подбор арматуры с использованием всех преимуществ характерных для 64-х разрядных операционных систем.
    • Для локального режима армирования добавлен подбор арматуры для стержней с переменными по длине сечениями. Появилась возможность передачи пояснительной записки в формат программы Microsoft Word.
    • Добавлена возможность экспорта результатов подбора арматуры в программу Allplan.
    • Реализовано конструирование круглых колонн.
    • Значительно ускорен расчет поперечной арматуры на продавливание.

    Грунт

    • Значительно ускорен расчет коэффициентов постели C1, C2 в системе ГРУНТ в ЛИРА-САПР 2013 за счет использования многопоточности, доступной в современных многоядерных и многопроцессорных компьютерах.
    • Дополнительного ускорения расчета C1, C2, можно добиться, используя новую возможность объединения близких по величине нагрузок. Такой прием делает расчет С1, С2 еще на порядок быстрее.
    • Еще больше ускорить расчет можно, уменьшив количество точек, в которых вычисляются коэффициенты C1, C2.
    • Теперь вычисление можно выполнять не только в центре каждого конечного элемента, но и в узлах разряженной прямоугольной сети, шаг которой выбирает пользователь. С1, С2 в конечных элементах в этом случае получается интерполяцией.
    • Реализована возможность вычисления C1, C2 для фундаментных плит на свайном основании. реализована процедура определения осадок существующих сооружений близко расположенных от строящегося здания. Все объекты могут иметь произвольные контуры в плане, различные отметки подошв фундаментов, различные конструкции основания " свайное, естественное, комбинированное (релиз июнь-июль 2013).
    • Новая возможность сохранения результатов расчета позволяет не терять изополя осадок, C1, C2 и др. при закрытии и последующем открытии файла модели грунта.

    СТК-САПР

    В предыдущих версиях ЛИРА-САПР был реализован расчет сложных и составных сечений (более 50 типов) на основе СНиП II-23-81* (СП 16.13330.2011). В этой версии конструирующей системы СТК-САПР реализован расчет также и узлов стальных конструкций по Актуализированной редакции СНиП II-23-81* (СП 16.13330.2011). Теперь все сечения и узлы в СТК-САПР можно рассчитывать как по СНиП, так и по СП. Перечень узлов СТК-САПР включает:
    • узлы ферм из уголков (8 узлов)
    • примыкание второстепенной балки (4 узла)
    • стык балок: на накладках со сваркой, на накладках на болтах, на фланцах (7 узлов)
    • примыкания балки к колонне: жесткие, шарнирные и фланцевые (12 узлов)
    • стык колонн на высокопрочных болтах
    • примыкание уголковых связей (3 узла)
    • шарнирные и жесткие базы колонн (10 узлов)

    всего 45 узлов.

    В расчете стальных узлов предусмотрена возможность, как проверки, так и подбора элементов, составляющих узел. Результатом расчета узла является отчет, в котором указаны проценты использования прочности/устойчивости каждого элемента, составляющего узел, что дает полную картину его работы и позволяет смоделировать узел оптимально. Уникальной особенностью расчета узлов в СТК-САПР является то, что для каждого приведенного в отчете числа можно отследить, как оно было получено, используя инновационную технологию открытого расчета — трассировку. Технология трассировки расчета позволяет просмотреть весь алгоритм нахождения каждого процента использования, просмотреть все формулы как в символьном, так и в цифровом виде с необходимыми пояснениями и гиперссылками, что позволяет полностью восстановить предпосылки и ход расчета узла. В отличие от других программ, где результатом расчета узла является вывод "проходит или не проходит" или выдаются невнятные рекомендации, в системе СТК-САПР пользователь на основе выдаваемой информации самостоятельно может сделать вывод, какой элемент узла надо усилить или заменить тип узла.

    Узел, рассчитанный в СТК-САПР имеет свое графическое отображение в среде программы KM-САПР, которая является надстройкой над AutoCAD, что позволяет, при необходимости, подключить весь арсенал возможностей, предоставляемых данной графической системой.

    КМ-САПР выполняет построение пространственной модели рассчитанного узла и всех необходимых чертежей, что позволяет визуально оценить результаты расчета, а также использовать данную модель узла при подготовке чертежей стадии КМ.

    САПФИР-КОНСТРУКЦИИ

    • Реализована 64-х разрядная версия программы
    • Реализованы режимы ручного и автоматического "выравнивания" аналитической модели для объектов "плита", "стена" и "проем" при неизменной физической модели.
    • Добавлена возможность отсечения плоскостью общего положения физических и аналитических моделей стен, перекрытий, балок, колонн и др.
    • Разработан "Полифильтр" для выделения объектов по совокупности параметров: тип, материал, сечение, марка и др.
    • Редактирование параметров элементов: текст, штриховка, размер, полилиния на чертеже. Возможность группового редактирования параметров объектов на чертежах.
    • Для видов документирования помещенных на чертеж, добавлена возможность "рассыпать" их на элементарные примитивы, с возможностью их дальнейшего редактирования на чертеже.
    • Добавлена возможность задания масштаба для значений размеров на чертеже.
    • Добавлена возможность задания масштаба текстуры для штриховки на чертеже.
    • Реализована возможность задания пользовательского типа и веса линий.
    • Библиотека пользовательских типов линий представлена в виде редактируемых файлов. Вес линии задает толщину линии, зависящую от масштаба вида.
    • Для объектов полилиния и балка реализован механизм разделения объекта на фрагменты и слияние фрагментов в единый объект.
    • Для стен реализован механизм слияния отдельных фрагментов в единую стену.
    • Реализован строчный формульный калькулятор в диалоге ввода координат.
    • Усовершенствован экспорт чертежей, получаемых в САПФИР, САПФИР-Конструкции, САПФИР-ЖБК в AutoCAD на базе dxf-формата. Сейчас "доводка" в AutoCADе требует минимальных усилий.

    САПФИР-ЖБК

    Функциональные возможности подсистемы САПФИР-ЖБК существенно расширены. Разработаны новые диалоговые инструменты, благодаря которым, теперь можно осуществлять конструирование не только плит перекрытий, но и диафрагм жёсткости " несущих железобетонных стен.

    Как и ранее для плит, для диафрагм можно импортировать результаты прочностного расчёта и подбора арматуры, выполненного в ПК ЛИРА-САПР. Специальные режимы визуализации позволяют увидеть результаты в трёхмерном пространстве проектируемого здания в виде мозаики совместно с изображением конструктивных элементов. Пользователь управляет цветовой шкалой, контролирует режимы визуализации и направление стержней.

    Пользователь может выделять вертикальные плети геометрически идентичных стен, назначать диафрагмам со сходными характеристиками армирования одинаковые марки (выполнять унификацию в автоматизированном режиме).

    Для каждой марки диафрагмы выполняется построение изополей максимальной площади арматуры с учётом результатов расчёта армирования для всех экземпляров данной марки. Расчетное армирование может быть показано в виде изополей или мозаики по двум направлениям для обеих граней диафрагмы, а также по максимальной площади, взятой из двух граней, по которой выполняется дальнейшее конструирование.

    В пределах каждой диафрагмы может быть выделено несколько зон размещения арматурных стержней, каждая из которых характеризуется определённым диаметром, шагом размещения и формой стержней.

    Предусмотрена возможность армирования также отдельными стержнями различной формы.

    Конструирование выполняется в автоматизированном режиме с возможностью ручного редактирования диаметра, шага, привязки и величины отгиба арматурных стержней. Предусматриваются арматурные выпуски, в том числе, вразбежку.

    Программа обеспечивает контроль необходимой площади арматуры, визуализирует участки, где армирование недостаточно, подсвечивает мозаику недоармирования в соответствии с текущей шкалой.

    На схеме армирования диафрагмы автоматически обозначаются контуры проёмов, линии примыкания других диафрагм, швы бетонирования на стыке с плитами перекрытий, наносятся основные размеры.

    Для обрамления отверстий и усиления краёв предусмотрен инструмент, позволяющий решить эти задачи несколькими щелчками мыши. При этом имеется возможность гибкой доводки результатов вручную.

    Гибкий контроль конструктивных требований обеспечивается многочисленными опциями и настройками. Зоны армирования и отдельные стержни обозначаются выносками. Доступен инструмент нанесения дополнительных размеров и обозначений в ручном и автоматизированном режимах.

    Для повышения наглядности схем и чертежей армирования цвет и вес линий, обозначающих арматурные стержни, может зависеть от диаметра. Также предусмотрен режим визуализации арматуры "в теле" на разрезах и в 3D. Опционно диаметр стержней может отображаться в текущем масштабе.

    Инструмент "Разрез/сечение" на развёртке диафрагмы позволяет задать положение секущей плоскости и получить вертикальные и горизонтальные разрезы, в заданном масштабе отражающие расположение арматуры. На разрезах доступны функции графического редактирования, позволяющие изменить положение (привязку) и размеры зон армирования и арматурных деталей.

    Инструмент "Арматурные детали" позволяет размещать прямые, Г-образные и П-образные стержни (по одному или с повторением) в плитах перекрытий и в диафрагмах жёсткости, в частности, в узлах стыковки. Он же обеспечивает обрамление отверстий в плитах и диафрагмах, усиление краёв и стыков Ж/Б элементов.

    На любом этапе конструирования диафрагмы можно получить спецификацию арматуры, информацию о среднем расходе стали на кубометр бетона. Спецификация арматуры может быть помещена на лист чертежа в виде таблицы по нажатию одной кнопки. Аналогично формируются и размещаются на чертеже диафрагмы ведомость деталей (с эскизами и размерами), ведомость расхода стали и блок примечаний.

    В новой версии существенно повышена графическая выразительность чертежей. На чертежах армирования можно применить линии различных типов, в том числе, созданных пользователем. Вес линий определяет печатаемую толщину согласно масштабу вида по таблице, управляемой пользователем. Отдельное диалоговое окно позволяет выполнить настройку цвета и веса линий в соответствии с диаметром арматуры.

    Армирование диафрагм можно увидеть на плане и в 3D виде. На плане и в 3D можно указывать арматурные стержни с помощью мыши и выделять зоны армирования и группы деталей для контроля их свойств и редактирования параметров (индивидуального и группового).

    Узлы стыковки диафрагм обозначаются на плане. Узел в укрупнённом масштабе представляется в отдельном виде, где его можно графически редактировать: разместить арматурные детали, нанести необходимые обозначения, надписи и размеры, установить границы отсечения видимой области. Все изменения, вносимые на чертеже узла, автоматически учитываются в других видах и спецификациях диафрагм. Вид узла можно поместить на лист чертежа. Масштаб любого вида можно скорректировать, как до, так и после размещения на листе чертежа.

    Работая с планом этажа в режиме армирования, можно получить общую спецификацию арматуры на все диафрагмы этажа. Опционно стержни малых диаметров могут быть представлены как погонаж с учётом перерасхода на нахлёст.

    Справочная система расширена и дополнена. Добавлен целый ряд других эффективных функций, реализующих многочисленные пожелания пользователей и рекомендации экспертов.

    ТЕХНОЛОГИЯ РАСЧЕТА В НОВОЙ ИНТЕГРИРОВАННОЙ СРЕДЕ ПОЛЬЗОВАТЕЛЯ (начиная с декабря 2011)

    ПК ЛИРА-САПР является непрерывно развивающейся системой: не реже 3-4 месяцев в рамках функционирующей версии выкладываются новые релизы, учитывающие отдельные пожелания пользователей, исключающие допущенные неточности, реализующие некоторые модернизации и усовершенствования.

    Не реже 1,5-2,5 лет выходят в свет новые версии, адаптированные к новым операционным средам и техническим платформам, содержащие новые функции и системы, учитывающие новые подходы САПР.

    Системы:

    • ВИЗОР-САПР
    • САПФИР-КОНСТРУКЦИИ
    • ПРОЦЕССОРЫ
    • АРМ-САПР
    • ЛАРМ-САПР
    • СТК-САПР
    • РС-САПР
    • КС-САПР
    • КТС-САПР

    Система ГРУНТ

    (не входит в стандартные комплекты)

    Ориентирована на автоматическое определение переменного по области фундаментной плиты коэффициента постели.

    По данным инженерно-геологических изысканий площадки строительства (расположение и характеристики скважин) производится построение трехмерной модели грунта. В соответствии с этой моделью по всей области плиты определяются значения вертикальных напряжений, зависящих от нагрузок на плиту и близлежащие здания, а также вычисляется глубина сжимаемой толщи и осадка.

    Осадки могут быть вычислены по схеме линейно упругого полупространства в соответствии с положениями СНиП 2.02.01-83* и СП 50-101- 2004.

    Коэффициенты постели могут быть вычислены по трем методикам.

    По желанию пользователя в автоматическом режиме может быть организован итерационный процесс, уточняющий давление на грунт под подошвой проектируемой плиты.

    Пользователь имеет возможность просмотреть расположение слоев в произвольных вертикальных и горизонтальных срезах грунтового массива, а также картину изополей коэффициентов постели.

    Величины коэффициентов постели для каждого конечного элемента автоматически передаются в общую компьютерную модель для дальнейшего расчета конструкции совместно с грунтовым основанием.

    Специализированные графические системы

    (не входят в стандартные комплекты)

    Система МОНТАЖ-плюс

    Позволяет провести компьютерное моделирование процесса возведения конструкции, проследив последовательное изменение конструктивной схемы, установку и снятие монтажных нагрузок.

    Имеется возможность на отдельных этапах расчета изменять жесткостные характеристики элементов, что может оказаться полезным при необходимости учета постепенного набора прочности бетоном или изменения прочности и жесткости железобетонных элементов в результате замораживания – размораживания.

    На определенных стадиях возведения имеется возможность проводить расчет в физически — и геометрически нелинейной постановке.

    В рамках применения системы МОНТАЖ-плюс имеется возможность моделировать процесс предварительного натяжения конструкции (вантовые конструкции, анкера шпунтовых ограждений и др.)

    Отдельные возможности системы МОНТАЖ-плюс продемонстрированы в разделе «Избранные объекты»: пример №… (колонна), пример №… (котлован).

    При моделировании жизненного цикла сооружения окончательно возведенная конструкция с «замороженными» напряжениями ползучести, полученными на основе системы МОНТАЖ-плюс, может служить стартовой стадией для дальнейшего расчета на нагрузки, соответствующие эксплуатационной стадии.

    Система МОСТ

    Система МОСТ ориентирована на расчет мостовых конструкций (балочные, арочные, вантовые, висячие) и позволяет получить поверхности влияния усилий в заданном сечении от подвижной нагрузки.

    На основе полученных усилий составляются расчетные сочетания усилий или расчетные сочетания нагружений.

    Для проектировщика мостовых конструкций плодотворным является использование результатов расчета полученных в системе МОСТ в программах входящих в пакет прикладных программ МОСТОВЫЕ КОНСТРУКЦИИ, где имеется возможность по полученным обобщенным усилиям в сечении пролетного строения определить напряжения и рассчитать на прочность и устойчивость отдельные участки: участок стенки, участок стенки с примыкающим ребром, участок плиты проезжей части с учетом местной нагрузки и т.д.

    Система ДИНАМИКА-плюс

    Система ДИНАМИКА-плюс в отличие от расчета на динамические воздействия, реализованного в линейном процессоре на основе методов спектрального анализа, позволяет рассчитать на динамические воздействия нелинейно деформируемые конструкции – конструкции с односторонними связями, физически нелинейные системы, имеющие зависимость s-e в виде диаграммы Прандтля. Реализован метод прямого интегрирования. На основе системы ДИНАМИКА-плюс легко провести компьютерное моделирование поведения нелинейно деформируемой конструкции от динамического воздействия во времени.

    Система ВАРИАЦИИ МОДЕЛЕЙ

    Система ВАРИАЦИИ МОДЕЛЕЙ позволяет в рамках одной расчетной схемы варьировать не только нагрузкой (традиционный расчет), но и жесткостными характеристиками и условиями опирания (при неизменной топологии). Полученные усилия от различных нагружений, с различными вариациями жесткостей и условий опирания объединяются и могут быть включены в традиционную цепочку автоматизированного проектирования (РСУ или РСН – КОНСТРУИРУЮЩАЯ СИСТЕМА – ЭСКИЗЫ ЧЕРТЕЖЕЙ).

    Применение этой системы может быть полезно при расчете на сейсмические воздействия с увеличенными жесткостными характеристиками грунтового основания, при расчете конструкций с различными вариантами расположения карстов, в ряде случаев при расчете на форс-мажорные нагрузки и др.

    Система КМ-САПР

    Предназначена для получения в автоматизированном режиме полного набора рабочих чертежей КМ.

    На основе информации импортируемой из ВИЗОР-САПР (конструктивная схема, рассчитанные и унифицированные сечения элементов, рассчитанные и унифицированные конструкции узлов).

    Производится построение монтажной схемы элементов, ведомости элементов, чертежей узлов, необходимых примечаний, спецификации. Пользователь имеет возможность управлять компоновкой чертежей, расположением на них схем, отдельных деталей, таблиц, примечаний.

    Система КМ-САПР является стартовой для организации конверторов ПК ЛИРА-САПР с другими графическими системами стальных конструкций (Bocad, RealSteel, AdvanceSteel).

    Система КМ-САПР предоставляет пользователю возможность расчета и проектирования с последующим вычерчиванием широкого набора узлов металлических конструкций, который непрерывно пополняется.

Поиск по сайту
Подписка на новости
Подробно о подписке
Наш телефон
(383) 363-04-57
многоканальный

Продукты » Строительные конструкции. Расчет оснований » ЛИРА-САПР
Электронная почта: info@nipvs.ru
Телефон: (383) 363-04-57
Copyright © 2008—2019 ООО «НИП-Информатика Восток»
rax.ru: показано число хитов за 24 часа, посетителей за 24 часа и за сегодня
